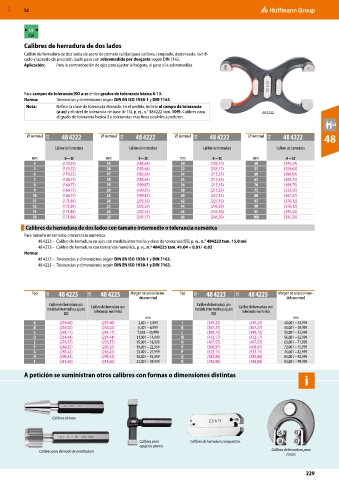

Page 1367 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

L8
Cal
Calibres de herradura de dos lados
Calibre de herradura de dos lados de acero de primera calidad para calibres, templado, destensado, rectifi-
cado y lapeado de precisión. Lado pasa con sobremedida por desgaste según DIN 7163.
Aplicación: Para la comprobación de ejes para ajustar la holgura, el paso o la sobremedida.

Para campos de tolerancia ISO a-zc en los grados de tolerancia básica 6-13.
Norma: Tolerancias y dimensiones según DIN EN ISO 1938-1 y DIN 7163.
Nota: Definir la clase de tolerancia deseada. En el pedido, indicar el campo de tolerancia
(a-zc) y el nivel de tolerancia de base (6-13), p. ej., n.° 484222 tam. 10f9. Calibres para 48 4222
el grado de tolerancia básica 5 y tolerancias más finas posibles a petición.

⌀ nominal 48B 48 4222 ⌀ nominal 48B 48 4222 ⌀ nominal 48B 48 4222 ⌀ nominal 48B 48 4222 48

Calibre de herradura Calibre de herradura Calibre de herradura Calibre de herradura
mm a − zc mm a − zc mm a − zc mm a − zc
4 (179,22) 15 (183,64) 30 (205,77) 50 (245,59)
5 (179,22) 16 (183,64) 32 (205,77) 55 (259,60)
6 (179,22) 17 (183,64) 34 (215,35) 60 (280,99)
7 (160,77) 18 (183,64) 35 (215,35) 65 (309,75)
8 (160,77) 19 (199,87) 36 (215,35) 70 (309,75)
9 (160,77) 20 (199,87) 38 (215,35) 75 (333,35)
10 (160,77) 22 (199,87) 40 (227,15) 80 (367,27)
11 (171,84) 24 (203,55) 42 (227,15) 85 (376,12)
12 (171,84) 25 (203,55) 44 (245,59) 90 (376,12)
13 (171,84) 26 (203,55) 45 (245,59) 95 (395,30)
14 (171,84) 28 (205,77) 46 (245,59) 100 (395,30)
Calibres de herradura de dos lados con tamaño intermedio o tolerancia numérica
Para tamaño intermedio o tolerancia numérica.
48 4223 – Calibre de herradura en ejes con medida intermedia y clase de tolerancia ISO, p. ej., n.° 484223 tam. 15,8 m6
48 4225 – Calibre de herradura con tolerancia numérica, p. ej., n.º 484225 tam. 41,04 + 0,01/ -0,02
Norma:
48 4223 – Tolerancias y dimensiones según DIN EN ISO 1938-1 y DIN 7163.
48 4225 – Tolerancias y dimensiones según DIN EN ISO 1938-1 y DIN 7163.

Tipo 48B 48 4223 48B 48 4225 Margen de selección me- Tipo 48B 48 4223 48B 48 4225 Margen de selección me-
dida nominal dida nominal
Calibre de herradura con Calibre de herradura con
medida intermedia y ajuste Calibre de herradura con medida intermedia y ajuste Calibre de herradura con
tolerancia numérica
tolerancia numérica
ISO ISO
mm mm
A (259,60) (259,60) 3,001 – 5,999 J (339,25) (339,25) 40,001 – 43,999
B (250,02) (250,02) 6,001 – 6,999 K (367,27) (367,27) 44,001 – 49,999
C (241,17) (241,17) 7,001 – 10,999 L (399,72) (399,72) 50,001 – 55,999
D (254,44) (254,44) 11,001 – 14,999 M (432,17) (432,17) 56,001 – 62,999
E (276,57) (276,57) 15,001 – 18,999 N (467,57) (467,57) 63,001 – 71,999
F (280,25) (280,25) 19,001 – 22,999 O (508,87) (508,87) 72,001 – 75,999
G (285,42) (285,42) 23,001 – 27,999 P (522,15) (522,15) 76,001 – 82,999
H (299,42) (299,42) 28,001 – 32,999 Q (542,80) (542,80) 83,001 – 92,999
I (318,60) (318,60) 33,001 – 39,999 R (542,80) (542,80) 93,001 – 99,999
A petición se suministran otros calibres con formas o dimensiones distintas
i

Calibres cónicos

Calibres para Calibres de herradura compuestos.
agujeros planos.
Calibres para dentado de entalladura. Calibres de herradura para
roscas
