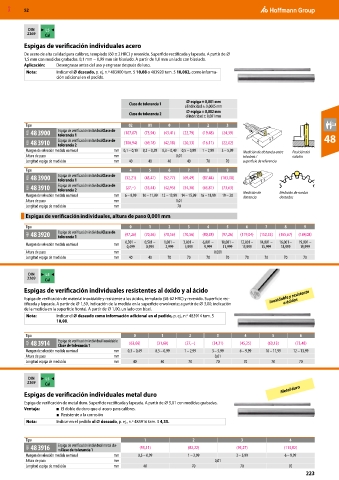

Page 1361 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

DIN L5
2269
Cal
Espigas de verificación individuales acero
De acero de alta calidad para calibres, templado (60 ± 2 HRC) y revenido. Superficie rectificada y lapeada. A partir de ⌀
1,5 mm con medidas grabadas. 0,1 mm − 0,99 mm sin biselado. A partir de 1,0 mm un lado con biselado.
Aplicación: Desengrasar antes del uso y engrasar después del uso.
Nota: Indicar el ⌀ deseado, p. ej. n.º 483900 tam. 5 10,08 o 483920 tam. 5 10,082, como informa-
ción adicional en el pedido.

⌀ espiga ± 0,001 mm
Clase de tolerancia 1
cilindricidad ± 0,0005 mm
⌀ espiga ± 0,002 mm
Clase de tolerancia 2
cilindricidad ± 0,001 mm
Tipo 02 01 0 1 2 3
48A 48 3900 Espiga de verificación individualClase de (107,07) (73,94) (43,41) (22,79) (19,48) (24,39) 48
tolerancia 1
48A 48 3910 Espiga de verificación individualClase de (100,94) (69,18) (42,18) (20,33) (16,11) (22,02)
tolerancia 2
Margen de selección medida nominal mm 0,1 – 0,19 0,2 – 0,29 0,3 – 0,49 0,5 – 0,99 1 – 2,99 3 – 5,99 Medición de distancia entre Posición del
Altura de paso mm 0,01 taladros / taladro
Longitud espiga de medición mm 40 40 40 40 70 70 superficie de referencia
Tipo 4 5 6 7 8 9
48A 48 3900 Espiga de verificación individualClase de (32,21) (43,41) (52,77) (69,49) (87,44) (103,08)
tolerancia 1
48A 48 3910 Espiga de verificación individualClase de (27,–) (35,44) (42,95) (54,30) (63,81) (73,63)
tolerancia 2
Margen de selección medida nominal mm 6 – 9,99 10 – 11,99 12 – 13,99 14 – 15,99 16 – 18,99 19 – 20 Medición de Medición de ruedas
distancia
dentadas
Altura de paso mm 0,01
Longitud espiga de medición mm 70
Espigas de verificación individuales, altura de paso 0,001 mm
Tipo 0 1 2 3 4 5 6 7 8 9
48A 48 3920 Espiga de verificación individualClase de (97,26) (70,56) (70,56) (70,56) (80,38) (97,26) (119,04) (150,33) (165,67) (184,08)
tolerancia 1
0,301 – 0,501 – 1,001 – 3,001 – 6,001 – 10,001 – 12,001 – 14,001 – 16,001 – 19,001 –
Margen de selección medida nominal mm
0,499 0,999 2,999 5,999 9,999 11,999 13,999 15,999 18,999 19,999
Altura de paso mm 0,001
Longitud espiga de medición mm 40 40 70 70 70 70 70 70 70 70

DIN L5
2269
Cal
Espigas de verificación individuales resistentes al óxido y al ácido
Espiga de verificación de material inoxidable y resistente a los ácidos, templado (58-62 HRC) y revenido. Superficie rec- Inoxidable y resistente
a ácidos
tificada y lapeada. A partir de ⌀ 1,50, indicación de la medida en la superficie envolvente; a partir de ⌀ 3,00, indicación
de la medida en la superficie frontal. A partir de ⌀ 1,00, un lado con bisel.
Nota: Indicar el ⌀ deseado como información adicional en el pedido, p. ej., n.º 483914 tam. 5
10,08.

Tipo 0 1 2 3 4 5 6
48A 48 3914 Espiga de verificación individual inoxidable (63,66) (31,60) (27,–) (34,21) (45,25) (60,13) (73,48)
Clase de tolerancia 1
Margen de selección medida nominal mm 0,3 – 0,49 0,5 – 0,99 1 – 2,99 3 – 5,99 6 – 9,99 10 – 11,99 12 – 13,99
Altura de paso mm 0,01
Longitud espiga de medición mm 40 40 70 70 70 70 70

DIN L5
2269
Cal Metal duro
Espigas de verificación individuales metal duro
Espiga de verificación de metal duro. Superficie rectificada y lapeada. A partir de ⌀ 5,01 con medidas grabadas.
Ventaja: ■ El doble de duro que el acero para calibres.
■ Resistente a la corrosión
Nota: Indicar en el pedido el ⌀ deseado, p. ej., n.º 483916 tam. 3 4,35.

Tipo 1 2 3 4
48A 48 3916 Espiga de verificación individual metal du- (95,11) (82,22) (93,27) (113,82)
roClase de tolerancia 1
Margen de selección medida nominal mm 0,5 – 0,99 1 – 2,99 3 – 5,99 6 – 9,99
Altura de paso mm 0,01
Longitud espiga de medición mm 40 70 70 70
223
