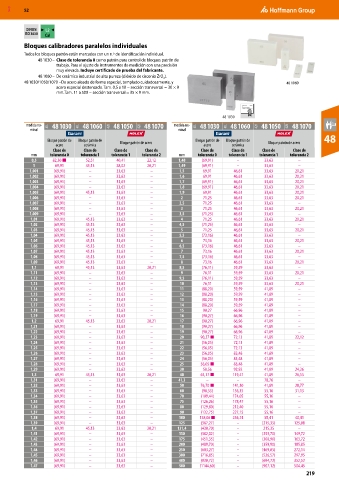

Page 1357 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

DIN EN L2
ISO 3650
Cal
Bloques calibradores paralelos individuales
Todos los bloques patrón están marcados con un n.º de identificación individual.
48 1030 – Clase de tolerancia 0 como patrón para control de bloques patrón de
trabajo. Para el ajuste de instrumentos de medición con una precisión
muy elevada. Incluye certificado de prueba del fabricante.
48 1060 – De cerámica industrial de alta pureza (dióxido de circonio ZrO ).
2
48 1030/1050/1070 – De acero aleado de forma especial, templado cuidadosamente, y 48 1060
acero especial destensado. Tam. 0,5 a 10 − sección transversal = 30 × 9
mm.Tam. 11 a 500 − sección transversal = 35 × 9 mm.

48 1030
medida no- 41L 48 1030 41L 48 1060 42K 48 1050 42K 48 1070 medida no- 41L 48 1030 41L 48 1060 42K 48 1050 42K 48 1070
minal minal
48
Bloque patrón de Bloque patrón de Bloque patrón de acero Bloque patrón de Bloque patrón de Bloque patrón de acero
acero cerámica acero cerámica
Clase de Clase de Clase de Clase de Clase de Clase de Clase de Clase de
mm tolerancia 0 tolerancia 1 tolerancia 1 tolerancia 2 mm tolerancia 0 tolerancia 1 tolerancia 1 tolerancia 2
0,5 82,30 ■ 52,51 40,41 22,12 1,48 (69,91) – 33,63 –
1 69,91 45,13 28,02 20,21 1,49 (69,91) – 33,63 –
1,001 (69,91) – 33,63 – 1,5 69,91 46,61 33,63 20,21
1,002 (69,91) – 33,63 – 1,6 69,91 46,61 33,63 20,21
1,003 (69,91) – 33,63 – 1,7 (69,91) 46,61 33,63 20,21
1,004 (69,91) – 33,63 – 1,8 (69,91) 46,61 33,63 20,21
1,005 (69,91) 45,13 33,63 – 1,9 69,91 46,61 33,63 20,21
1,006 (69,91) – 33,63 – 2 71,25 46,61 33,63 20,21
1,007 (69,91) – 33,63 – 2,5 71,25 46,61 33,63 –
1,008 (69,91) – 33,63 – 3 71,25 46,61 33,63 20,21
1,009 (69,91) – 33,63 – 3,5 (71,25) 46,61 33,63 –
1,01 (69,91) 45,13 33,63 – 4 71,25 46,61 33,63 20,21
1,02 (69,91) 45,13 33,63 – 4,5 (71,25) 46,61 33,63 –
1,03 (69,91) 45,13 33,63 – 5 71,25 46,61 33,63 20,21
1,04 (69,91) 45,13 33,63 – 5,5 (73,16) 46,61 33,63 –
1,05 (69,91) 45,13 33,63 – 6 73,16 46,61 33,63 20,21
1,06 (69,91) 45,13 33,63 – 6,5 (73,16) 46,61 33,63 –
1,07 (69,91) 45,13 33,63 – 7 73,16 46,61 33,63 20,21
1,08 (69,91) 45,13 33,63 – 7,5 (73,16) 46,61 33,63 –
1,09 (69,91) 45,13 33,63 – 8 73,16 46,61 33,63 20,21
1,1 69,91 45,13 33,63 20,21 8,5 (76,11) 59,59 33,63 –
1,11 (69,91) – 33,63 – 9 76,11 59,59 33,63 20,21
1,12 (69,91) – 33,63 – 9,5 (76,11) 59,59 33,63 –
1,13 (69,91) – 33,63 – 10 76,11 59,59 33,63 20,21
1,14 (69,91) – 33,63 – 11 (88,20) 59,59 41,89 –
1,15 (69,91) – 33,63 – 12 (88,20) 59,59 41,89 –
1,16 (69,91) – 33,63 – 13 (88,20) 59,59 41,89 –
1,17 (69,91) – 33,63 – 14 (88,20) 59,59 41,89 –
1,18 (69,91) – 33,63 – 15 90,27 66,96 41,89 –
1,19 (69,91) – 33,63 – 16 (90,27) 66,96 41,89 –
1,2 69,91 45,13 33,63 20,21 17 (90,27) 66,96 41,89 –
1,21 (69,91) – 33,63 – 18 (90,27) 66,96 41,89 –
1,22 (69,91) – 33,63 – 19 (90,27) 66,96 41,89 –
1,23 (69,91) – 33,63 – 20 90,27 ■ 72,13 41,89 22,12
1,24 (69,91) – 33,63 – 21 (56,05) 72,13 41,89 –
1,25 (69,91) – 33,63 – 22 (56,05) 72,13 41,89 –
1,26 (69,91) – 33,63 – 23 (56,05) 83,48 41,89 –
1,27 (69,91) – 33,63 – 24 (56,05) 83,48 41,89 –
1,28 (69,91) – 33,63 – 25 56,05 ■ 83,48 41,89 –
1,29 (69,91) – 33,63 – 30 58,56 92,92 41,89 24,26
1,3 69,91 45,13 33,63 20,21 40 64,17 ■ 119,47 41,89 26,55
1,31 (69,91) – 33,63 – 41,3 – – 78,76 –
1,32 (69,91) – 33,63 – 50 76,70 ■ 141,30 41,89 28,77
1,33 (69,91) – 33,63 – 60 (98,53) 156,35 55,16 31,13
1,34 (69,91) – 33,63 – 70 (109,44) 174,05 55,16 –
1,35 (69,91) – 33,63 – 75 (126,26) 178,47 55,16 –
1,36 (69,91) – 33,63 – 80 (129,80) 212,40 55,16 –
1,37 (69,91) – 33,63 – 90 (132,75) 227,15 55,16 –
1,38 (69,91) – 33,63 – 100 138,06 ■ 236,74 58,41 40,41
1,39 (69,91) – 33,63 – 125 (367,27) – (215,35) 125,08
1,4 69,91 45,13 33,63 20,21 131,4 (430,70) – 215,35 –
1,41 (69,91) – 33,63 – 150 (382,02) – (253,70) 149,72
1,42 (69,91) – 33,63 – 175 (451,35) – (300,90) 163,72
1,43 (69,91) – 33,63 – 200 (489,70) – (359,90) 185,85
1,44 (69,91) – 33,63 – 250 (603,27) – (469,05) 272,14
1,45 (69,91) – 33,63 – 300 (716,85) – (526,57) 297,95
1,46 (69,91) – 33,63 – 400 (930,72) – (694,72) 352,52
1,47 (69,91) – 33,63 – 500 (1144,60) – (907,12) 504,45
