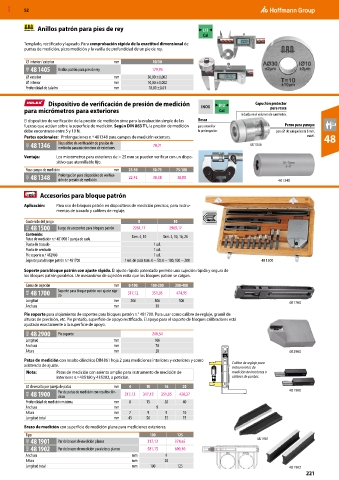

MXD 52

Anillos patrón para pies de rey L13
Cal
Templado, rectificado y lapeado. Para comprobación rápida de la exactitud dimensional de
puntas de medición, picos medición y la varilla de profundidad de un pie de rey.

⌀ interior / exterior mm 10/30
48B 48 1405 Anillos patrón para pies de rey 179,95
⌀ exterior mm 30,00 ±0,002
⌀ interior mm 10,00 ±0,002
Profundidad de taladro mm 10,00 ±0,01

Dispositivo de verificación de presión de medición INOX B12 Capuchón protector
para micrómetros para exteriores Cal para rosca
incluido en el volumen de suministro.
El dispositivo de verificación de la presión de medición sirve para la evaluación simple de las Rosca
fuerzas que actúan sobre la superficie de medición. Según DIN 863 T1, la presión de medición para atornillar Perno para yunque
debe encontrarse entre 5 y 10 N. la prolongación. para ⌀ de yunque hasta 8 mm,
Partes opcionales: Prolongaciones n.º 481348 para campos de medición extensos. móvil. 48
42K 48 1346 Dispositivo de verificación de presión de 70,21 48 1346
medición para micrómetros de exteriores
Ventaja: Los micrómetros para exteriores de > 25 mm se pueden verificar con un dispo-
sitivo que atornillable fijo.
Para campo de medición mm 25-50 50-75 75-100
42K 48 1348 Prolongación para dispositivo de verifica- 22,42 30,38 38,80 48 1348
ción de presión de medición

Accesorios para bloque patrón
Aplicación: Para uso de bloques patrón en dispositivos de medición precisos, para instru-
mentos de trazado y calibres de reglaje.
Contenido del juego 8 10
48B 48 1500 Juego de accesorios para bloques patrón 2261,17 2969,17
Contenido: Tam. 4, 10 Tam. 4, 10, 16, 20
Patas de medición n.º 481900 1 pareja de cada
Punta de trazado 1 ud.
Punta de centrado 1 ud.
Pie soporte n.º 482900 1 ud.
Soporte para bloque patrón n.º 481700 1 ud. de cada tam. 0 − 50; 0 − 100; 100 − 200 48 1500

Soporte para bloque patrón con ajuste rápido. El ajuste rápido patentado permite una sujeción rápida y segura de
los bloques patrón paralelos. Un mecanismo de sujeción evita que los bloques patrón se caigan.
Gama de sujeción mm 0-100 100-200 200-400
48B 48 1700 Soporte para bloque patrón con ajuste rápi- 317,12 351,05 474,95
do
Longitud mm 206 306 506 48 1700
Anchura mm 30
Pie soporte para alojamiento de soportes para bloques patrón n.° 481700. Para usar como calibre de reglaje, gramil de
alturas de precisión, etc. Pie pintado, superficie de apoyo rectificada. El apoyo para el soporte de bloques calibradores está
ajustado exactamente a la superficie de apoyo.
48B 48 2900 Pie soporte 248,54
Longitud mm 106
Anchura mm 70
Altura mm 28 48 2900
Patas de medición con resalto cilíndrico DIN 861 hoja 2 para mediciones interiores y exteriores y como
asistencia de ajuste. Calibre de reglaje para
instrumentos de
Nota: Patas de medición con asiento amplio para instrumento de medición de medición de interiores o
interiores n.º 435180 y 435202, a petición. calibres de puntas.
⌀ de resalto por pareja de patas mm 4 10 16 20 0-100 48 1900
48B 48 1900 Par de patas de medición con resalto cilín- 317,12 317,12 351,05 420,37
drico
Profundidad de medición máxima mm 8 15 20 40
Anchura mm 9
Altura mm 7 9 9 10
Longitud total mm 43 50 55 75
Brazo de medición con superficie de medición plana para mediciones exteriores.
Tipo 100 125
48B 48 1901 Par de brazos de medición planos 317,12 374,65 48 1901
48B 48 1902 Par de brazos de medición paralelos y planos 581,15 690,30
Anchura mm 9
Altura mm 20
Longitud total mm 100 125 48 1902
221
