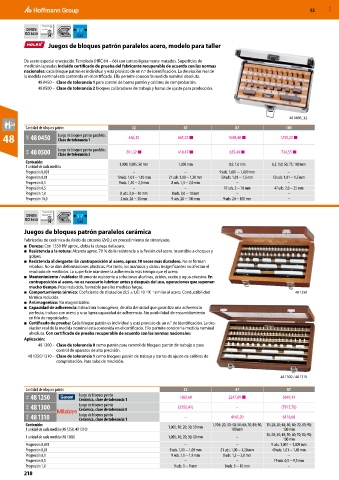

Page 1356 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

DIN EN S17
ISO 3650
Cal
Juegos de bloques patrón paralelos acero, modelo para taller

De acero especial envejecido. Templado (HRC 64 − 66) con cantos ligeramente matados. Superficies de
medición lapeadas.Incluido certificado de prueba del fabricante recuperable de acuerdo con las normas
nacionales: cada bloque patrón es individual y está provisto de un n.º de identificación. La desviación real de
la medida nominal está contenida en el certificado. Ello permite conocer la medida nominal absoluta.
48 0450 – Clase de tolerancia 1 para control de barras patrón y calibres de comprobación.
48 0500 – Clase de tolerancia 2 bloques calibradores de trabajo y barras de ajuste para producción.

48 0450_32

Cantidad de bloques patrón 32 47 87 103
48 42K 48 0450 Juego de bloques patrón paralelos 466,10 665,22 ■ 1038,40 ■ 1255,22 ■
Clase de tolerancia 1

42K 48 0500 Juego de bloques patrón paralelos 291,32 ■ 414,47 ■ 625,40 ■ 734,55 ■
Clase de tolerancia 2
Contenido: 1,000; 1,005; 50 mm 1,005 mm 0,5; 1,0 mm 0,5; 1,0; 50; 75; 100 mm
1 unidad de cada medida
Progresión 0,001 – – 9 uds. 1,001 − 1,009 mm –
Progresión 0,01 10 uds. 1,01 − 1,10 mm 21 uds. 1,00 − 1,20 mm 50 uds. 1,01 − 1,5 mm 50 uds. 1,01 − 1,5 mm
Progresión 0,1 9 uds. 1,20 − 2,0 mm 8 uds. 1,3 − 2,0 mm – –
Progresión 0,5 – – 17 uds. 2 − 10 mm 47 uds. 2,0 − 25 mm
Progresión 1,0 8 uds. 3,0 − 10 mm 8 uds. 3,0 − 10 mm – –
Progresión 10,0 2 uds. 20 − 30 mm 9 uds. 20 − 100 mm 9 uds. 20 − 100 mm –

DIN EN S17
ISO 3650
Cal
Juegos de bloques patrón paralelos cerámica
Fabricados de cerámica de óxido de circonio (ZrO ) en procedimiento de sinterizado.
2
■ Dureza: Con 1350 HV aprox., dobla la dureza del acero.
■ Resistencia a la rotura: Alcanza aprox. 70 % de la resistencia a la flexión del acero. Insensible a choques y
golpes.
■ Resistencia al desgaste: En contraposición al acero, aprox.10 veces más duradero. No se forman
rebabas. No se dan deformaciones plásticas. Por tanto, los arañazos y daños insignificantes no afectan el
resultado de medición. La superficie mantiene la adherencia más tiempo que el acero.
■ Mantenimiento / cuidado: Altamente resistente a soluciones alcalinas, ácidos, aceite y agua abrasiva. En
contraposición al acero, no es necesario lubricar antes y después del uso, operaciones que suponen
mucho tiempo. Peso reducido, favorable para las medidas largas.
−6
−1
■ Comportamiento térmico: Coeficiente de dilatación (9,5 ±1,0) 10 K similar al acero. Conductibilidad 48 1250
térmica reducida.
■ Antimagnético: No magnetizable.
■ Capacidad de adherencia: Estructura homogénea, de alta densidad que garantiza una adherencia
perfecta, incluso con acero, y una ligera capacidad de adherencia. Sin posibilidad de ensamblamiento
en frío de rugosidades.
■ Certificado de prueba: Cada bloque patrón es individual y está provisto de un n.° de identificación. La des-
viación real de la medida nominal está contenida en el certificado. Ello permite conocer la medida nominal
absoluta. Con certificado de prueba recuperable de acuerdo con las normas nacionales:
Aplicación:
48 1300 – Clase de tolerancia 0 como patrón para control de bloques patrón de trabajo o para
control de aparatos de alta precisión.
48 1250/1310 – Clase de tolerancia 1 como bloques patrón de trabajo y barras de ajuste de calibres de
comprobación. Para salas de medición.

48 1300 / 48 1310

Cantidad de bloques patrón 32 47 87
41L 48 1250 Juego de bloques patrón 1380,60 2247,89 ■ 3649,14
Cerámica, clase de tolerancia 1
44A 48 1300 Juego de bloques patrón (2350,41) – (7915,70)
Cerámica, clase de tolerancia 0
44A 48 1310 Juego de bloques patrón – 4143,20 6116,68
Cerámica, clase de tolerancia 1
Contenido: 1,005; 10; 20; 30; 50 mm 1,005; 20; 30; 40; 50; 60; 70; 80; 90; 10; 20; 30; 40; 50; 60; 70; 80; 90;
1 unidad de cada medida (48 1250, 48 1310) 100 mm 100 mm
10; 20; 30; 40; 50; 60; 70; 80; 90;
1 unidad de cada medida (48 1300) 1,005; 10; 20; 30; 60 mm –
100 mm
Progresión 0,001 – – 9 uds. 1,001 − 1,009 mm
Progresión 0,01 9 uds. 1,01 − 1,09 mm 21 uds. 1,00 − 1,20 mm 49 uds. 1,01 − 1,49 mm
Progresión 0,1 9 uds. 1,1 − 1,9 mm 8 uds. 1,3 − 2,0 mm –
Progresión 0,5 – – 19 uds. 0,5 − 9,5 mm
Progresión 1,0 9 uds. 1 − 9 mm 8 uds. 3 − 10 mm –
218
