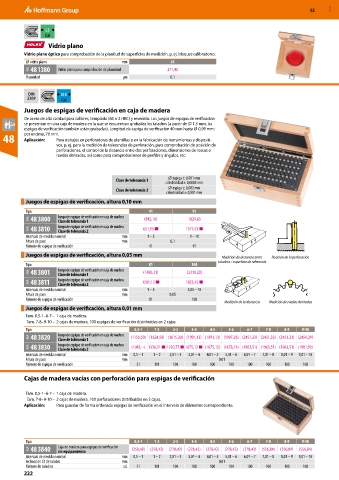

Page 1360 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

L3
Cal
Vidrio plano
Vidrio plano óptico para comprobación de la planitud de superficies de medición, p. ej. bloques calibradores.
⌀ vidrio plano mm 45
42K 48 1380 Vidrio plano para comprobación de planeidad 271,40
Planeidad µm 0,1

DIN S18
2269
Cal
Juegos de espigas de verificación en caja de madera
De acero de alta calidad para calibres, templado (60 ± 2 HRC) y revenido. Los juegos de espigas de verificación
se presentan en una caja de madera en la que se encuentran grabadas los taladros (a partir de ⌀ 1,5 mm, las
espigas de verificación también están grabadas). Longitud de espiga de verificación 40 mm hasta ⌀ 0,99 mm;
48 por encima, 70 mm. Para trabajos en perforadoras de plantillas o en la fabricación de herramientas y dispositi-
Aplicación:
vos, p. ej. para la medición de tolerancias de perforación, para comprobación de posición de
perforaciones, el control de la distancia entre dos perforaciones, dimensiones de roscas o
ruedas dentadas, así como para comprobaciones de perfiles y ángulos, etc.

⌀ espiga ± 0,001 mm
Clase de tolerancia 1
cilindricidad ± 0,0005 mm
⌀ espiga ± 0,002 mm
Clase de tolerancia 2
cilindricidad ± 0,001 mm
Juegos de espigas de verificación, altura 0,10 mm
Tipo 41 91
48A 48 3800 Juego de espigas de verificación en caja de madera (842,16) 1820,85
Clase de tolerancia 1
48A 48 3810 Juego de espigas de verificación en caja de madera 651,95 ■ 1377,53 ■
Clase de tolerancia 2
Intervalo de medida nominal mm 1 – 5 1 – 10
Altura de paso mm 0,1
Número de espigas de verificación 41 91
Juegos de espigas de verificación, altura 0,05 mm Medición de distancia entre Posición de la perforación
taladros / superficie de referencia
Tipo 81 100
48A 48 3801 Juego de espigas de verificación en caja de madera (1480,31) (2310,20)
Clase de tolerancia 1
48A 48 3811 Juego de espigas de verificación en caja de madera 1201,12 ■ 1825,45 ■
Clase de tolerancia 2
Intervalo de medida nominal mm 1 – 5 5,05 – 10
Altura de paso mm 0,05
Número de espigas de verificación 81 100
Medición de la distancia Medición de ruedas dentadas
Juegos de espigas de verificación, altura 0,01 mm
Tam. 0,5-1–6-7 – 1 caja de madera.
Tam. 7-8–9-10 – 2 cajas de madera, 100 espigas de verificación distribuidas en 2 cajas.
Tipo 0,5-1 1-2 2-3 3-4 4-5 5-6 6-7 7-8 8-9 9-10
48A 48 3820 Juego de espigas de verificación en caja de madera (1150,50) (1624,50) (1615,30) (1991,13) (1991,13) (1997,26) (2451,33) (2451,33) (2451,33) (2454,39)
Clase de tolerancia 1
48A 48 3830 Juego de espigas de verificación en caja de madera (1083,–) 1336,11 ■ 1320,77 ■ 1675,12 ■ (1675,12) (1678,19) (1963,51) (1963,51) (1963,51) (1981,92)
Clase de tolerancia 2
Intervalo de medida nominal mm 0,5 – 1 1 – 2 2,01 – 3 3,01 – 4 4,01 – 5 5,01 – 6 6,01 – 7 7,01 – 8 8,01 – 9 9,01 – 10
Altura de paso mm 0,01
Número de espigas de verificación 51 101 100 100 100 100 100 100 100 100
Cajas de madera vacías con perforación para espigas de verificación

Tam. 0,5-1–6-7 – 1 caja de madera.
Tam. 7-8–9-10 – 2 cajas de madera, 100 perforaciones distribuidas en 2 cajas.
Aplicación: Para guardar de forma ordenada espigas de verificación en el intervalo de diámetros correspondiente.

Tipo 0,5-1 1-2 2-3 3-4 4-5 5-6 6-7 7-8 8-9 9-10
48A 48 3840 Caja de madera para espigas de verificación (258,48) (278,42) (278,42) (278,42) (278,42) (278,42) (278,42) (556,84) (556,84) (556,84)
sin equipamiento
Intervalo de medida nominal mm 0,5 – 1 1 – 2 2,01 – 3 3,01 – 4 4,01 – 5 5,01 – 6 6,01 – 7 7,01 – 8 8,01 – 9 9,01 – 10
Inclinación ⌀ de taladro mm 0,01
Número de taladros ud. 51 101 100 100 100 100 100 100 100 100
