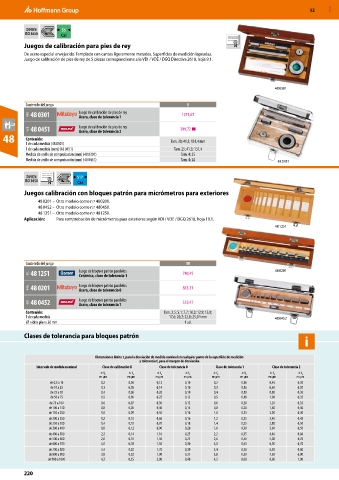

Page 1358 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

DIN EN S5
ISO 3650
Cal
Juegos de calibración para pies de rey
De acero especial envejecido. Templado con cantos ligeramente matados. Superficies de medición lapeadas.
Juego de calibración de pies de rey de 5 piezas correspondiente a la VDI / VDE / DGQ Directiva 2618, hoja 9.1.

48 0301

Contenido del juego 5

44A 48 0301 Juego de calibración de pies de rey 1275,67
Acero, clase de tolerancia 1
42K 48 0451 Juego de calibración de pies de rey 399,72 ■
Acero, clase de tolerancia 2
48 Contenido:
1 de cada medida (48 0301) Tam. 30; 41,3; 131,4 mm
1 de cada medida (mm) (48 0451) Tam. 25; 41,3; 131,4
Medida de anillo de comprobación (mm) (48 0301) Tam. 4; 25
Medida de anillo de comprobación (mm) (48 0451) Tam. 4; 20 48 0451

DIN EN S17
ISO 3650
Cal
Juegos calibración con bloques patrón para micrómetros para exteriores
48 0201 – Otro modelo como n.º 480200.
48 0452 – Otro modelo como n.º 480450.
48 1251 – Otro modelo como n.º 481250.
Aplicación: Para comprobación de micrómetros para exteriores según VDI / VDE / DGQ 2618, hoja 10.1.
48 1251

Contenido del juego 10

41L 48 1251 Juego de bloques patrón paralelos 740,45 48 0201
Cerámica, clase de tolerancia 1
44A 48 0201 Juego de bloques patrón paralelos 833,31
Acero, clase de tolerancia 0

42K 48 0452 Juego de bloques patrón paralelos 532,47
Acero, clase de tolerancia 1
Contenido: Tam. 2,5; 5,1; 7,7; 10,3; 12,9; 15,0;
1 de cada medida 17,6; 20,2; 22,8; 25,0^mm 48 0452
⌀ vidrio plano 30 mm 1 ud.

Clases de tolerancia para bloques patrón
i

Dimensiones límite t e para la desviación de medida nominal en cualquier punto de la superficie de medición
y tolerancia t v para el margen de desviación
Intervalo de medida nominal Clase de calibración K Clase de tolerancia 0 Clase de tolerancia 1 Clase de tolerancia 2
± t e ± t v ± t e ± t v ± t e ± t v ± t e ± t v
en μm en μm en μm en μm en μm en μm en μm en μm
de 0,5 a 10 0,2 0,05 0,12 0,10 0,2 0,16 0,45 0,30
de 10 a 25 0,3 0,05 0,14 0,10 0,3 0,16 0,60 0,30
de 25 a 50 0,4 0,06 0,20 0,10 0,4 0,18 0,80 0,30
de 50 a 75 0,5 0,06 0,25 0,12 0,5 0,18 1,00 0,35
de 75 a 100 0,6 0,07 0,30 0,12 0,6 0,20 1,20 0,35
de 100 a 150 0,8 0,08 0,40 0,14 0,8 0,20 1,60 0,40
de 150 a 200 1,0 0,09 0,50 0,16 1,0 0,25 2,00 0,40
de 200 a 250 1,2 0,10 0,60 0,16 1,2 0,25 2,40 0,45
de 250 a 300 1,4 0,10 0,70 0,18 1,4 0,25 2,80 0,50
de 300 a 400 1,8 0,12 0,90 0,20 1,8 0,30 3,60 0,50
de 400 a 500 2,2 0,14 1,10 0,25 2,2 0,35 4,40 0,60
de 500 a 600 2,6 0,16 1,30 0,25 2,6 0,40 5,00 0,70
de 600 a 700 3,0 0,18 1,50 0,30 3,0 0,45 6,00 0,70
de 700 a 800 3,4 0,20 1,70 0,30 3,4 0,50 6,50 0,80
de 800 a 900 3,8 0,20 1,90 0,35 3,8 0,50 7,50 0,90
de 900 a 1000 4,2 0,25 2,00 0,40 4,2 0,60 8,00 1,00
