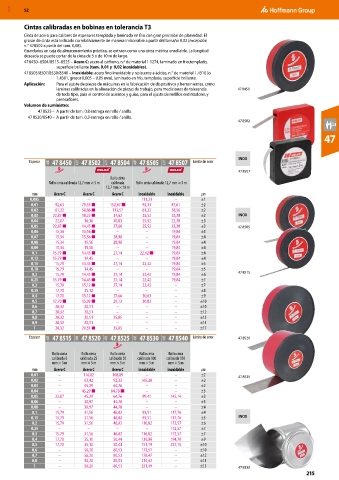

MXD 52

Cintas calibradas en bobinas en tolerancia T3
Cinta de acero para calibres de espesores templada y laminada en frío con gran precisión de planeidad. El
grosor de cinta está indicado correlativamente de manera imborrable a partir del tamaño 0,02 (excepción
n.° 478502 a partir del tam. 0,08).
Guardados en caja de almacenamiento práctica, se extraen como una cinta métrica enrollable. La longitud
deseada se puede cortar de la cinta de 5 o de 10 m de largo.
47 8450–8504/8515–8525 – Acero C: acero al carbono, n.º de material 1.1274, laminado en frío,templado,
superficie brillante (tam. 0,01 y 0,02 inoxidables).
47 8505/8507/8530/8540 – Inoxidable: acero fino inoxidable y resistente a ácidos, n.° de material 1.4310 (o
1.4301, grosor 0,005 – 0,05 mm), laminado en frío, templado, superficie brillante.
Aplicación: Para el ajuste de piezas de máquinas en la fabricación de dispositivos y herramientas, como
láminas calibradas en la alineación de piezas de trabajo, para mediciones de tolerancia 47 8450
de todo tipo, para el control de asientos y guías, para el ajuste de rodillos entintadores y
prensadores.
Volumen de suministro:
47 8525 – A partir de tam. 0,8 entrega en rollo / anillo.
47 8530/8540 – A partir de tam. 0,3 entrega en rollo / anillo.
47 8502

47

INOX
Espesor 48B 47 8450 42H 47 8502 42H 47 8504 48B 47 8505 42H 47 8507 Límite de error
47 8507
Rollo cinta
Rollo cinta calibrada 12,7 mm × 5 m calibrada Rollo cinta calibrada 12,7 mm × 5 m
12,7 mm × 10 m
mm Acero C Acero C Acero C inoxidable inoxidable µm
0,005 – – – 111,21 – ±1
0,01 92,63 79,35 ■ 152,67 ■ 92,33 87,61 ±2
0,02 61,22 58,86 ■ 113,57 61,22 58,56 ±2
0,03 22,87 ■ 18,22 ■ 37,62 25,52 22,28 ±2 INOX
0,04 22,87 16,38 30,83 25,52 22,28 ±3
0,05 22,87 ■ 14,45 ■ 27,66 25,52 22,28 ±3 47 8505
0,06 15,34 15,56 ■ – – 19,84 ±3
0,07 15,34 15,56 ■ 28,98 – 19,84 ±4
0,08 15,34 15,56 28,98 – 19,84 ±4
0,09 15,34 15,56 – – 19,84 ±4
0,1 15,79 ■ 14,45 ■ 27,14 22,42 ■ 19,84 ±4
0,12 15,79 ■ 14,45 – – 19,84 ±4
0,15 15,79 14,45 ■ 27,14 22,42 19,84 ±5
0,18 15,79 14,45 – – 19,84 ±5
0,2 15,79 14,45 ■ 27,14 22,42 19,84 ±6 47 8515
0,25 15,79 ■ 14,45 ■ 27,14 22,42 19,84 ±7
0,3 15,79 15,12 ■ 27,14 22,42 – ±7
0,35 17,70 15,12 – – – ±8
0,4 17,70 15,12 ■ 27,66 30,83 – ±9
0,5 17,70 ■ 15,93 ■ 29,13 30,83 – ±10
0,6 28,32 20,51 – – – ±10
0,7 28,32 20,51 – – – ±12
0,8 28,32 20,51 35,85 – – ±13
0,9 28,32 20,51 – – – ±13
1 28,32 20,51 ■ 35,85 – – ±17
Espesor 48B 47 8515 48B 47 8520 48B 47 8525 48B 47 8530 48B 47 8540 Límite de error 47 8520

Rollo cinta Rollo cinta Rollo cinta Rollo cinta Rollo cinta
calibrada 6 calibrada 25 calibrada 50 calibrada 100 calibrada 150
mm × 5 m mm × 5 m mm × 5 m mm × 5 m mm × 5 m
mm Acero C Acero C Acero C inoxidable inoxidable µm
0,01 – 116,82 168,89 – – ±2 47 8525
0,02 – 63,42 92,33 165,20 – ±2
0,03 – 45,29 64,76 – – ±2
0,04 – 45,29 ■ 64,76 ■ – – ±3
0,05 22,87 45,29 64,76 99,41 145,14 ±3
0,06 – 30,97 44,70 – – ±3
0,08 – 30,97 44,70 – – ±4
0,1 15,79 31,56 46,02 93,51 137,76 ±4
0,15 15,79 31,56 46,02 93,51 137,76 ±5 INOX
0,2 15,79 31,56 46,02 116,82 172,57 ±6
0,25 – – – – 172,57 ±7
0,3 15,79 31,56 46,02 116,82 172,57 ±7
0,4 17,70 35,10 50,44 130,98 194,70 ±9
0,5 17,70 35,10 50,44 151,19 227,15 ±10
0,6 – 56,20 80,53 172,57 – ±10
0,7 – 56,20 80,53 178,47 – ±12
0,8 – 56,20 80,53 214,62 – ±13
1 – 56,20 80,53 251,49 – ±13 47 8530
215
