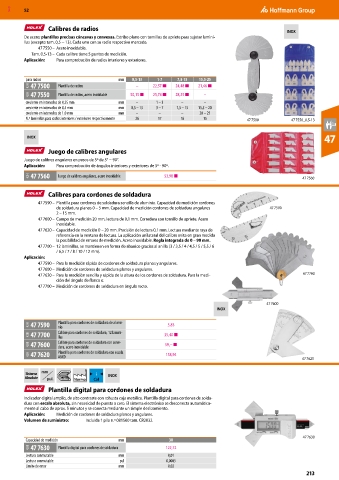

MXD 52

Calibres de radios
INOX
De acero; plantillas precisas cóncavas y convexas. Estribo plano con tornillos de apriete para sujetar lamini-
llas (excepto tam. 0,5 − 13). Cada uno con su radio respectivo marcado.
47 7550 – Acero inoxidable.
Tam. 0,5-13 – Cada calibre tiene 5 puntos de medición.
Aplicación: Para comprobación de radios interiores y exteriores.

para radios mm 0,5-13 1-7 7,5-15 15,5-25
42H 47 7500 Plantilla de radios – 22,57 ■ 24,48 ■ 21,46 ■
42H 47 7550 Plantilla de radios, acero inoxidable 50,15 ■ 25,74 ■ 28,25 ■ –
creciente en intervalos de 0,25 mm mm – 1 – 3 – –
creciente en intervalos de 0,5 mm mm 0,5 – 13 3 – 7 7,5 – 15 15,5 – 20
creciente en intervalos de 1,0 mm mm – – – 20 – 25
N.º laminillas para radios interiores / exteriores respectivamente 26 17 16 15 47 7500 47 7550_0,5-13

INOX 47

Juego de calibres angulares
Juego de calibres angulares en pasos de 5º de 5° − 90°.
Aplicación: Para comprobación de ángulos interiores y exteriores de 5º - 90º.
42H 47 7560 Juego de calibres angulares, acero inoxidable 53,98 ■ 47 7560

Calibres para cordones de soldadura
47 7590 – Plantilla para cordones de soldadura sencilla de aluminio. Capacidad de medición cordones
de soldadura planos 0 – 5 mm. Capacidad de medición cordones de soldadura angulares 47 7590
2 – 15 mm.
47 7600 – Campo de medición 20 mm, lectura de 0,1 mm. Corredera con tornillo de apriete. Acero
inoxidable.
47 7620 – Capacidad de medición 0 – 20 mm. Precisión de lectura 0,1 mm. Lectura mediante raya de
referencia en la ventana de lectura. La aplicación unilateral del calibre evita en gran medida
la posibilidad de errores de medición. Acero inoxidable. Regla integrada de 0 – 90 mm.
47 7700 – 12 laminillas, se mantienen en forma de abanico gracias al anillo (3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6
/ 6,5 / 7 / 8 / 10 / 12 mm).
Aplicación:
47 7590 – Para la medición rápida de cordones de soldadura planos y angulares.
47 7600 – Medición de cordones de soldadura planos y angulares.
47 7620 – Para la medición sencilla y rápida de la altura de los cordones de soldadura. Para la medi- 47 7700
ción del ángulo de flanco α.
47 7700 – Medición de cordones de soldadura en ángulo recto.

47 7600
INOX

42H 47 7590 Plantilla para cordones de soldadura de alumi- 5,83
nio
42H 47 7700 Calibre para cordones de soldadura, 12 lamini- 35,40 ■
llas
42H 47 7600 Calibre para cordones de soldadura con corre- 59,– ■
dera, acero inoxidable
42H 47 7620 Plantilla para cordones de soldadura con escala 138,94 47 7620
ABCD

Sistema mm i INOX
Absolute pul.
Norma Cal
Plantilla digital para cordones de soldadura
Indicador digital amplio, de alto contraste con robusta caja metálica. Plantilla digital para cordones de solda-
dura con escala absoluta, sin necesidad de puesta a cero. El sistema electrónico se desconecta automática-
mente al cabo de aprox. 5 minutos y se conecta mediante un simple deslizamiento.
Aplicación: Medición de cordones de soldadura planos y angulares.
Volumen de suministro: Incluida 1 pila n.º 081560 tam. CR2032.

47 7630
Capacidad de medición mm 30
42H 47 7630 Plantilla digital para cordones de soldadura 122,72
Lectura conmutable mm 0,01
Lectura conmutable pul 0,0005
Límite de error mm 0,02
