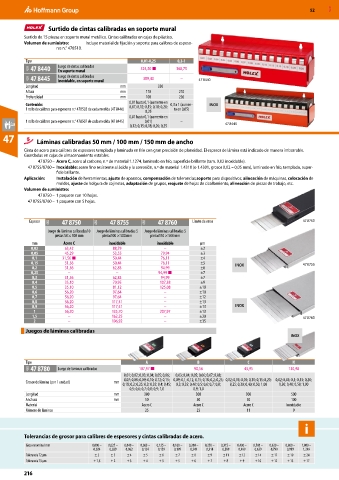

52 MXD

Surtido de cintas calibradas en soporte mural
Surtido de 15 piezas en soporte mural metálico. Cintas calibradas en cajas de plástico.
Volumen de suministro: Incluye material de fijación y soporte para calibres de espeso-
res n.° 478510.

Tipo 0,01-0,25 0,3-1
42H 47 8440 Juego de cintas calibradas 324,50 ■ 368,75
En soporte mural
42H 47 8445 Juego de cintas calibradas 389,40 – 47 8440
Inoxidable, en soporte mural
Longitud mm 330
Altura mm 110 210
Profundidad mm 100 220
0,01 hasta 0,1 (aumento en
Contenido: 0,01) 0,12; 0,15; 0,18; 0,20; 0,3 a 1 (aumen- INOX
1 rollo de calibres para espesores n.º 478502 de cada medida (47 8440) to en 0,05)
0,25
0,01 hasta 0,1 (aumento en
1 rollo de calibres para espesores n.° 478507 de cada medida (47 8445) 0,01) – 47 8445
0,12; 0,15; 0,18; 0,20; 0,25
47 Láminas calibradas 50 mm / 100 mm / 150 mm de ancho

Cinta de acero para calibres de espesores templada y laminada en frío con gran precisión de planeidad. El espesor de lámina está indicado de manera imborrable.
Guardadas en cajas de almacenamiento estables.
47 8750 – Acero C, acero al carbono, n.º de material 1.1274, laminado en frío, superficie brillante (tam. 0,02 inoxidable).
47 8755/8760 – Inoxidable: acero fino resistente al ácido y la corrosión, n.º de material 1.4310 (o 1.4301, grosor 0,02 – 0,05 mm), laminado en frío, templado, super-
ficie brillante.
Aplicación: Instalación de herramientas, ajuste de aparatos, compensación de tolerancias,soporte para dispositivos, alineación de máquinas, colocación de
moldes, ajuste de holgura de cojinetes, adaptación de grupos, reajuste de hojas de cizallamiento, alineación de piezas de trabajo, etc.
Volumen de suministro:
47 8750 – 1 paquete con 10 hojas.
47 8755/8760 – 1 paquete con 5 hojas.

Espesor 48B 47 8750 48B 47 8755 48B 47 8760 Límite de error 47 8750
Juego de láminas calibradas10 Juego de láminas calibradas 5 Juego de láminas calibradas 5
piezas 50 × 300 mm piezas100 × 500 mm piezas150 × 500 mm
mm Acero C inoxidable inoxidable µm
0,02 63,42 88,79 – ±2
0,05 45,29 53,55 79,94 ±3
0,1 31,56 ■ 50,44 76,11 ±4
0,15 31,56 50,44 76,11 ±5 INOX 47 8755
0,2 31,56 62,83 94,99 ±6
0,25 – – 94,99 ■ ±7
0,3 31,56 62,83 94,99 ±7
0,4 35,10 70,95 107,38 ±9
0,5 35,10 81,12 125,08 ±10
0,6 56,20 97,64 – ±10
0,7 56,20 97,64 – ±12
0,8 56,20 117,41 – ±13
0,9 56,20 117,41 – ±13 INOX
1 56,20 135,70 207,97 ±13
1,5 – 162,25 – ±20 47 8760
2 – 196,92 – ±35
Juegos de láminas calibradas
INOX

Tipo A B C N
48B 47 8780 Juego de láminas calibradas 107,97 ■ 90,56 43,95 130,98
0,01; 0,02; 0,03; 0,04; 0,05; 0,06; 0,03; 0,04; 0,05; 0,06; 0,07; 0,08;
0,07; 0,08; 0,09; 0,10; 0,12; 0,15; 0,09; 0,1; 0,12; 0,15; 0,18; 0,2; 0,25; 0,02; 0,03; 0,05; 0,10; 0,15; 0,20; 0,02; 0,05; 0,1; 0,15; 0,20;
Grosor de lámina (por 1 unidad) mm
0,18; 0,2; 0,25; 0,3; 0,35; 0,4; 0,45; 0,3; 0,35; 0,40; 0,5; 0,6; 0,7; 0,8; 0,25; 0,30; 0,40; 0,50; 1,00 0,30; 0,40; 0,50; 1,00
0,5; 0,6; 0,7; 0,8; 0,9; 1,0 0,9; 1,0
Longitud mm 300 300 300 500
Anchura mm 50 50 50 100
Material Acero C Acero C Acero C Inoxidable
Número de láminas 25 23 11 9
i

Tolerancias de grosor para calibres de espesores y cintas calibradas de acero.
Grosor nominal mm 0,000 – 0,025 – 0,040 – 0,063 – 0,125 – 0,160 – 0,200 – 0,250 – 0,315 – 0,400 – 0,500 – 0,630 – 0,800 – 1,000 –
0,024 0,039 0,062 0,124 0,159 0,199 0,249 0,314 0,389 0,499 0,629 0,799 0,999 1,249
Tolerancia T2 µm ± 2 ± 3 ± 4 ± 5 ± 6 ± 7 ± 8 ± 9 ± 11 ± 12 ± 14 ± 17 ± 19 ± 24
Tolerancia T3 µm ± 1,5 ± 2 ± 3 ± 4 ± 5 ± 5 ± 6 ± 7 ± 8 ± 9 ± 10 ± 12 ± 13 ± 17
