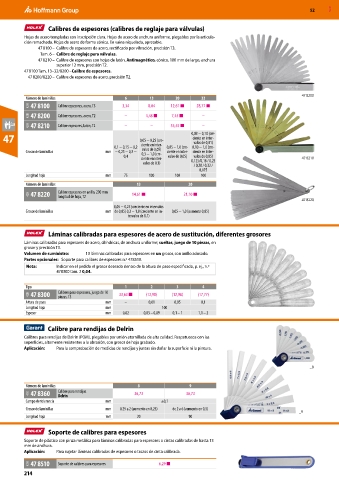

52 MXD

Calibres de espesores (calibres de reglaje para válvulas)
Hojas de acero templadas con inscripción clara. Hojas de acero de anchura uniforme, plegables por la articula-
ción remachada. Hojas de acero de forma cónica. En vaina niquelada, apretable.
47 8100 – Calibre de espesores de acero, rectificado por vibración, precisión T3.
Tam. 6 – Calibre de reglaje para válvulas.
47 8210 – Calibre de espesores con hojas de latón. Antimagnético, cónico, 100 mm de largo, anchura
superior 12 mm, precisión T2.
47 8100 Tam. 13–32/8200 –Calibre de espesores.
47 8200/8220 – Calibre de espesores de acero, precisión T2.

47 8200
Número de laminillas 6 13 20 32
42H 47 8100 Calibre espesores, acero, T3 3,34 8,04 12,61 ■ 28,77 ■
42H 47 8200 Calibre espesores, acero, T2 – 4,48 ■ 7,45 ■ –
42H 47 8210 Calibre espesores, latón, T2 – – 35,55 ■ –
47 0,05 − 0,25 (cre- 0,03 − 0,10 (cre-
ciente en inter-
valos de 0,01)
0,1 − 0,15 − 0,2 ciente en inter- 0,05 – 1,0 (cre- 0,10 − 1,0 (cre-
Grosor de laminillas mm − 0,25 − 0,3 − valos de 0,05) ciente en inter- ciente en inter-
0,3 − 1,0 (cre-
0,4 valos de 0,05) valos de 0,05)
ciente en inter- 0,125/0,18 / 0,23 47 8210
valos de 0,1)
/ 0,28 / 0,32 /
0,075
Longitud hoja mm 75 100 100 100
Número de laminillas 13 20
42H 47 8220 Calibre espesores en anillo, 200 mm 14,61 ■ 21,10 ■
longitud de hoja, T2
47 8220
0,05 − 0,25 (creciente en intervalos
Grosor de laminillas mm de 0,05) 0,3 − 1,0 (creciente en in- 0,05 − 1,0 (aumento 0,05)
tervalos de 0,1)

Láminas calibradas para espesores de acero de sustitución, diferentes grosores

Láminas calibradas para espesores de acero, cilíndricas, de anchura uniforme; sueltas, juego de 10 piezas, en
grosor y precisión T3.
Volumen de suministro: 10 láminas calibradas para espesores en un grosor, con anillo adosado.
Partes opcionales: Soporte para calibres de espesores n.º 478510.
Nota: Indicar en el pedido el grosor deseado dentro de la altura de paso especificada, p. ej., n.º
478300 tam. 2 0,04.

Tipo 1 2 3 4
42H 47 8300 Calibres para espesores, juego de 10 33,63 ■ (12,98) (12,98) (17,77)
piezas, T3
Altura de paso mm – 0,01 0,05 0,1
Longitud hoja mm 100
Espesor mm 0,02 0,03 – 0,09 0,1 – 1 1,1 – 2

Calibre para rendijas de Delrin
Calibres para rendijas de Delrin (POM), plegables por unión atornillada de alta calidad. Respetuosos con las
superficies, altamente resistentes a la abrasión, con grosor de hoja grabado.
Aplicación: Para la comprobación de medidas de rendijas y juntas sin dañar la superficie ni la pintura.

_8

Número de laminillas 8 9
41K 47 8360 Calibre para rendijas 36,73 36,73
Delrin
Campo de tolerancia mm ±0,1
Grosor de laminillas mm 0,25 a 2 (aumento en 0,25) de 2 a 6 (aumento en 0,5)
_9
Longitud hoja mm 20 90

Soporte de calibres para espesores
Soporte de plástico con pinza metálica para láminas calibradas para espesores o cintas calibradas de hasta 13
mm de anchura.
Aplicación: Para sujetar láminas calibradas de espesores o trozos de cinta calibrada.

42H 47 8510 Soporte de calibres para espesores 6,29 ■
