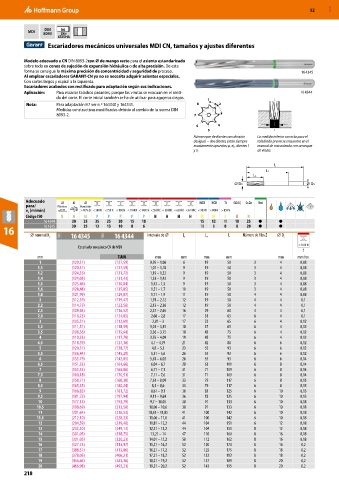

52 MXD

DIN
MDI 8093 h6
DIN
6535 HA
Escariadores mecánicos universales MDI CN, tamaños y ajustes diferentes

Modelo adecuado a CN DIN 8093-2con ⌀ de mango recto para el asiento estandarizado
sobre todo en conos de sujeción de expansión hidráulica o de alta precisión. De esta
forma se consigue la máxima precisión de concentricidad y seguridad de proceso. 16 4345
Al emplear escariadores GARANT-CN ya no se necesita adquirir asientos especiales.
Con cortes largos y espiral a la izquierda.
Escariadores acabados con rectificado para adaptación según sus indicaciones.
Aplicación: Para escariar taladros pasantes, porque las virutas se evacuan en el senti- 16 4344
do del corte. El corte inicial también se ha de utilizar para agujeros ciegos.
1
Nota: Para adaptación H7 ver n.º 164340 y 164341. 8 2
Medidas constructivas modificadas debido al cambio de la norma DIN
8093-2. 7
6 4
5
Número par de dientes con división La medida inferior correcta para el
desigual − dos dientes están siempre taladrado previo se encuentra en el
exactamente opuestos; p. ej., dientes 1 manual de mecanizado con arranque
y 5. de viruta.

L
L1
Lc
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
16 4344 30 25 35 25 20 15 10 15 12 10 10 25 ● ●
●
●

8
16 4345
30
10
25
20
16 ⌀ nominal D C 10N 16 4345 13 10N 13 16 4344 6 Intervalo de ⌀ L c 10 L 1 8 8 L 8 Número de filos Z ⌀ D s
< 1100 N
Escariador mecánico CN de MDI
f
mm TiAlN mm mm mm mm mm mm/rev.
1 (120,51) (127,59) 0,95 – 1,06 6 19 50 3 4 0,08
1,1 (120,51) (127,59) 1,07 – 1,18 9 19 50 3 4 0,08
1,2 (124,35) (131,72) 1,19 – 1,32 9 19 50 3 4 0,08
1,4 (124,05) (131,43) 1,33 – 1,42 9 19 50 3 4 0,08
1,5 (123,46) (130,84) 1,43 – 1,5 9 19 50 3 4 0,08
1,6 (128,48) (135,85) 1,51 – 1,7 10 19 50 3 4 0,08
1,8 (121,99) (129,07) 1,71 – 1,9 11 19 50 4 4 0,08
2 (112,39) (119,47) 1,91 – 2,12 12 19 50 4 4 0,1
2,2 (114,75) (122,58) 2,13 – 2,36 12 19 50 4 4 0,1
2,5 (109,44) (116,52) 2,37 – 2,65 16 29 60 4 4 0,1
2,8 (116,23) (124,05) 2,66 – 2,8 17 33 65 6 4 0,1
3 (105,31) (112,69) 2,81 – 3 17 33 65 6 4 0,12
3,2 (111,51) (118,59) 3,01 – 3,35 18 37 65 6 4 0,12
3,5 (108,56) (115,64) 3,36 – 3,75 18 43 75 6 4 0,12
4 (110,33) (117,70) 3,76 – 4,09 19 45 75 6 4 0,12
4,5 (118,59) (127,30) 4,1 – 4,79 21 42 80 6 6 0,12
5 (120,51) (128,77) 4,8 – 5,3 23 55 93 6 6 0,12
5,5 (136,44) (145,29) 5,31 – 5,6 26 55 93 6 6 0,12
6 (133,79) (142,05) 5,61 – 6,03 26 55 93 6 6 0,14
6,5 (151,33) (161,66) 6,04 – 6,7 28 63 101 6 8 0,14
7 (153,55) (163,88) 6,71 – 7,1 31 71 109 6 8 0,14
7,5 (160,18) (170,51) 7,11 – 7,6 31 71 109 6 8 0,14
8 (158,71) (168,30) 7,61 – 8,09 33 79 117 6 8 0,15
8,5 (165,35) (180,24) 8,1 – 8,6 33 79 117 6 8 0,15
9 (166,83) (181,72) 8,61 – 9,1 36 83 125 6 10 0,15
9,5 (181,72) (197,94) 9,11 – 9,69 36 83 125 6 10 0,15
10 (177,15) (192,79) 9,7 – 10,05 38 91 133 6 10 0,18
10,5 (198,69) (213,58) 10,06 – 10,6 38 91 133 6 10 0,18
11 (201,64) (216,53) 10,61 – 11,05 41 100 142 6 10 0,18
11,5 (212,10) (228,33) 11,06 – 11,8 41 100 142 6 10 0,18
12 (204,59) (219,48) 11,81 – 12,2 44 104 151 6 12 0,18
13 (233,50) (249,13) 12,21 – 13,2 44 104 151 8 12 0,18
14 (301,05) (318,75) 13,21 – 14 47 110 160 8 16 0,18
15 (301,05) (320,23) 14,01 – 15,2 50 112 162 8 16 0,18
16 (327,74) (343,97) 15,21 – 16,2 52 120 170 8 16 0,2
17 (388,51) (415,06) 16,21 – 17,2 52 125 175 8 18 0,2
18 (378,05) (406,21) 17,21 – 18,2 52 132 182 8 18 0,2
19 (456,66) (483,36) 18,21 – 19,2 52 137 189 8 20 0,2
20 (466,98) (492,21) 19,21 – 20,2 52 143 195 8 20 0,2
218
