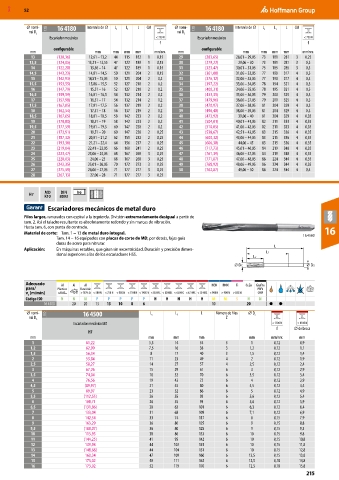

Page 215 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

⌀ nomi- 12O 16 4180 Intervalo de ⌀ L c L 1 L CM ⌀ nomi- 12O 16 4180 Intervalo de ⌀ L c L 1 L CM
nal D C nal D C
Escariador mecánico < 750 N Escariador mecánico < 750 N
f f
configurable configurable
mm mm mm mm mm mm/rev. mm mm mm mm mm mm/rev.
13 (120,36) 12,61 – 13,2 44 115 182 1 0,15 29 (283,65) 28,01 – 29,05 73 181 281 3 0,25
13,5 (124,05) 13,21 – 13,55 47 122 189 1 0,15 30 (279,22) 29,06 – 30 73 181 281 3 0,3
14 (122,28) 13,56 – 14 47 122 189 1 0,15 31 (323,47) 30,01 – 31,05 75 185 285 3 0,3
14,5 (143,23) 14,01 – 14,5 50 121 204 2 0,15 32 (361,08) 31,06 – 32,05 77 190 317 4 0,3
15 (142,93) 14,51 – 15,05 50 121 204 2 0,2 33 (376,12) 32,06 – 33,05 77 190 317 4 0,3
15,5 (153,55) 15,06 – 15,5 52 127 210 2 0,2 34 (397,22) 33,06 – 34,05 78 194 321 4 0,3
16 (147,79) 15,51 – 16 52 127 210 2 0,2 35 (400,31) 34,06 – 35,05 78 195 321 4 0,3
16,5 (159,59) 16,01 – 16,5 54 132 214 2 0,2 36 (433,35) 35,06 – 36,05 79 200 325 4 0,3
17 (157,98) 16,51 – 17 54 132 214 2 0,2 37 (479,96) 36,06 – 37,05 79 200 325 4 0,3
17,5 (167,85) 17,01 – 17,5 56 137 219 2 0,2 38 (470,97) 37,06 – 38,05 81 204 329 4 0,3
18 (162,54) 17,51 – 18 56 137 219 2 0,2 39 (496,48) 38,06 – 39,05 81 204 329 4 0,3
18,5 (167,85) 18,01 – 18,5 58 142 223 2 0,2 40 (473,92) 39,06 – 40 81 204 329 4 0,35
19 (170,80) 18,51 – 19 58 142 223 2 0,2 41 (504,01) 40,01 – 41,05 82 211 333 4 0,35
19,5 (177,59) 19,01 – 19,5 60 147 228 2 0,2 42 (510,05) 41,06 – 42,05 82 211 333 4 0,35
20 (173,91) 19,51 – 20 60 147 228 2 0,25 43 (538,67) 42,51 – 43,05 83 215 336 4 0,35
21 (187,32) 20,01 – 21,2 62 151 232 2 0,25 44 (600,32) 43,06 – 44,05 83 215 336 4 0,35
22 (193,38) 21,21 – 22,4 64 156 237 2 0,25 45 (606,38) 44,06 – 45 83 215 336 4 0,35
23 (219,04) 22,41 – 23,05 66 160 241 2 0,25 46 (717,73) 45,01 – 46,05 84 219 340 4 0,35
24 (223,47) 23,06 – 24,05 68 167 268 3 0,25 47 (761,39) 46,06 – 47,05 84 219 340 4 0,35
25 (228,03) 24,06 – 25 68 167 268 3 0,25 48 (771,87) 47,06 – 48,05 86 224 344 4 0,35
26 (242,35) 25,01 – 26,05 70 172 273 3 0,25 49 (768,92) 48,06 – 49,05 86 224 344 4 0,35
27 (275,39) 26,06 – 27,05 71 177 277 3 0,25 50 (762,87) 49,06 – 50 86 224 344 4 0,4
28 (267,13) 27,06 – 28 71 177 277 3 0,25

MD DIN h6
H7 K10 8093

Escariadores mecánicos de metal duro
Filos largos, ranurados con espiral a la izquierda. División extremadamente desigual a partir de
tam. 2. Así el taladro resultante es absolutamente redondo y sin marcas de vibración.
Hasta tam. 6, con punta de centrado. 16
Material de corte: Tam. 1 − 13 de metal duro integral. 16 4500
Tam. 14 − 16 equipados con placas de corte de MD; por detrás, fajas guía
duras de acero para nitrurar. L
Aplicación: En máquinas estables, que giran sin excentricidad. Duración y precisión dimen-
sional superiores a las de los escariadores HSS. L1
Lc
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N N
16 4500 20 20 13 13 10 8 6 10 20 ● ●
⌀ nomi- 11O 16 4500 L c L 1 L Número de filos ⌀ D s
nal D C Z
Escariador mecánico MD < 1100 N < 1100 N
f ⌀ de broca
H7
mm mm mm mm mm mm/rev. mm
1 61,22 5,5 14 34 3 1 0,12 0,9
1,2 62,99 7,5 16 38 3 1,2 0,12 1,1
1,5 56,34 8 17 40 3 1,5 0,12 1,4
2 53,84 11 23 49 4 2 0,12 1,9
2,5 58,27 14 27 57 4 2,5 0,12 2,4
3 67,26 15 29 61 6 3 0,12 2,9
3,5 74,04 18 32 70 6 3,5 0,12 3,4
4 76,56 19 43 75 6 4 0,12 3,9
4,5 (89,97) 21 45 80 6 4,5 0,12 4,4
5 89,97 23 52 86 6 5 0,12 4,9
5,5 (112,55) 26 55 93 6 5,6 0,12 5,4
6 108,71 26 55 93 6 5,6 0,12 5,9
6,5 (131,86) 28 62 101 6 6,3 0,12 6,4
7 133,04 31 68 109 6 7,1 0,12 6,9
8 142,34 33 74 117 6 8 0,15 7,9
9 163,29 36 80 125 6 9 0,15 8,8
9,5 (188,07) 36 80 125 6 9 0,15 9,3
10 115,93 38 86 133 6 10 0,15 9,8
11 (144,25) 41 95 142 6 10 0,15 10,8
12 139,98 44 102 151 6 10 0,15 11,8
13 (148,68) 44 104 151 6 10 0,15 12,8
14 160,34 47 109 160 6 12,5 0,15 13,8
15 173,02 50 111 162 6 12,5 0,18 14,8
16 173,02 52 119 170 6 12,5 0,18 15,8
