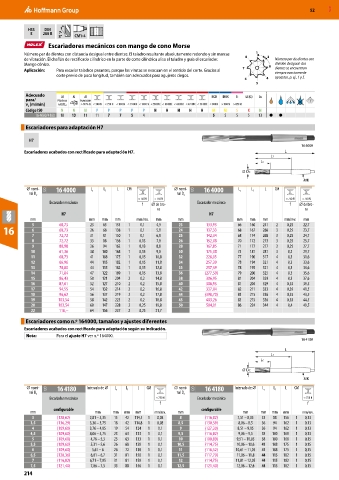

Page 214 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

HSS DIN
E 208 B 7-
8° CM1-4
Escariadores mecánicos con mango de cono Morse
Número par de dientes con distancia desigual entre dientes. El taladro resultante absolutamente redondo y sin marcas 1
de vibración. El chaflán de rectificado cilíndrico en la parte de corte cilíndrica alisa el taladro y guía el escariador. 8 2 Número par de dientes con
Mango cónico. división desigual: dos
Aplicación: Para escariar taladros pasantes, porque las virutas se evacuan en el sentido del corte. Gracias al 7 dientes se encuentran
siempre exactamente
corte previo de poca longitud, también son adecuados para agujeros ciegos. opuestos, p. ej., 1 y 5.
6 4
5
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
16 4000/ 4180 18 13 11 11 7 7 5 4 5 5 5 5 13 ● ●
Escariadores para adaptación H7

H7
16 4000
Escariadores acabados con rectificado para adaptación H7. L
L1
Lc
DC
MK
⌀ nomi- 12O 16 4000 L c L 1 L CM ⌀ nomi- 12O 16 4000 L c L 1 L CM
nal D C nal D C
< 750 N < 750 N < 750 N < 750 N
Escariador mecánico f ⌀ de bro- Escariador mecánico f ⌀ de bro-
ca ca
H7 H7
mm mm mm mm mm/rev. mm mm mm mm mm mm/rev. mm
5 68,73 23 63 133 1 0,1 4,9 23 133,93 66 160 241 2 0,25 22,7
16 6 7 68,73 26 68 138 1 1 0,1 5,8 24 137,33 68 167 268 3 3 0,25 23,7
31
24,7
72,72
68
142,34
174
0,25
268
25
150
81
0,1
6,8
8 72,72 33 88 156 1 0,13 7,8 26 152,08 70 172 273 3 0,25 25,7
9 80,98 36 94 162 1 0,13 8,8 28 167,85 71 177 277 3 0,25 27,7
10 61,36 38 100 168 1 0,15 9,8 30 175,38 73 181 281 3 0,3 29,7
11 68,73 41 108 175 1 0,15 10,8 32 228,03 77 190 317 4 0,3 31,6
12 66,96 44 115 182 1 0,15 11,8 34 257,39 78 194 321 4 0,3 33,6
13 70,80 44 115 182 1 0,15 12,8 35 257,39 78 195 321 4 0,3 34,6
14 71,84 47 122 189 1 0,15 13,8 36 (277,59) 79 200 325 4 0,3 35,6
15 86,43 50 121 204 2 0,2 14,8 38 306,95 81 204 329 4 0,3 37,6
16 87,61 52 127 210 2 0,2 15,8 40 306,95 81 204 329 4 0,35 39,5
17 94,55 54 132 214 2 0,2 16,8 42 337,04 82 211 333 4 0,35 41,5
18 96,62 56 137 219 2 0,2 17,8 44 (398,70) 83 215 336 4 0,35 43,5
19 103,54 58 142 223 2 0,2 18,8 45 403,26 83 215 336 4 0,35 44,5
20 103,54 60 147 228 2 0,25 19,8 50 504,01 86 224 344 4 0,4 49,5
22 118,– 64 156 237 2 0,25 21,7
Escariadores como n.º 164000, tamaños y ajustes diferentes
Escariadores acabados con rectificado para adaptación según su indicación.
Nota: Para el ajuste H7 ver n.º 164000.
16 4180
L
L1
Lc
DC
MK
⌀ nomi- 12O 16 4180 Intervalo de ⌀ L c L 1 L CM ⌀ nomi- 12O 16 4180 Intervalo de ⌀ L c L 1 L CM
nal D C nal D C
Escariador mecánico < 750 N Escariador mecánico < 750 N
f f
configurable configurable
mm mm mm mm mm mm/rev. mm mm mm mm mm mm/rev.
3 (128,62) 2,81 – 3,35 15 42 114,5 1 0,08 8 (116,82) 7,51 – 8,05 33 88 156 1 0,13
3,5 (136,29) 3,36 – 3,75 18 42 114,8 1 0,08 8,5 (130,39) 8,06 – 8,5 36 94 162 1 0,13
4 (109,60) 3,76 – 4,05 19 54 124 1 0,1 9 (127,30) 8,51 – 9,05 36 94 162 1 0,13
4,5 (109,60) 4,06 – 4,75 23 63 133 1 0,1 9,5 (116,82) 9,06 – 9,5 38 100 168 1 0,13
5 (109,60) 4,76 – 5,3 23 63 133 1 0,1 10 (100,89) 9,51 – 10,05 38 100 168 1 0,15
5,5 (109,60) 5,31 – 5,6 26 68 138 1 0,1 10,5 (114,75) 10,06 – 10,6 41 108 175 1 0,15
6 (109,60) 5,61 – 6 26 72 138 1 0,1 11 (116,52) 10,61 – 11,05 41 108 175 1 0,15
6,5 (120,36) 6,01 – 6,7 31 81 150 1 0,1 11,5 (117,70) 11,06 – 11,8 44 115 182 1 0,15
7 (116,82) 6,71 – 7,05 31 81 150 1 0,1 12 (114,75) 11,81 – 12,05 44 115 182 1 0,15
7,5 (121,40) 7,06 – 7,5 33 88 156 1 0,1 12,5 (121,40) 12,06 – 12,6 44 115 182 1 0,15
214
