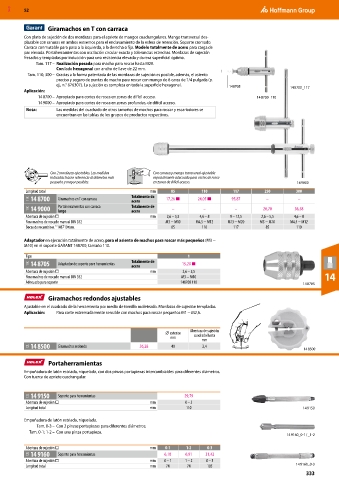

MXD 52

Giramachos en T con carraca
Con plato de sujeción de dos mordazas para el apriete de mangos cuadrangulares. Mango transversal des-
plazable con ranuras en ambos extremos para el enclavamiento de la esfera de retención. Soporte cromado.
Carraca conmutable para paso a la izquierda, a la derecha o fija. Modelo totalmente de acero para carga de
par elevada. Portaherramientas con oscilación circular exacta y tolerancias estrechas. Mordazas de sujeción
fresadas y templadas por inducción para una resistencia elevada y dureza superficial óptima.
Tam. 117 – Realización pesada para macho para roscar hasta M20.
Con lado hexagonal con ancho de llave de 22 mm.
Tam. 110; 300 – Gracias a la forma patentada de las mordazas de sujeción es posible, además, el asiento
preciso y seguro de puntas de macho para roscar con mango de 6 caras de 1/4 pulgada (p.
ej., n.° 676307). La sujeción es completa en toda la superficie hexagonal. 148705 14 8700_117
Aplicación:
14 8700 – Apropiado para cortes de rosca en zonas de difícil acceso. 14 8700_110
14 9000 – Apropiado para cortes de rosca en zonas profundas, de difícil acceso.
Nota: Las medidas del cuadrado de otros tamaños de machos para roscar y escariadores se
encuentran en las tablas de los grupos de productos respectivos.

Con 2 mordazas ajustables. Las medidas Con carraca y mango transversal ajustable
indicadas hacen referencia al diámetro más especialmente adecuado para cortes de rosca
pequeño y mayor posibles. en zonas de difícil acceso. 14 9000
Longitud total mm 85 110 117 250 300
11K 14 8700 Giramachos en T con carraca Totalmente de 17,26 ■ 24,05 ■ 95,87 – –
acero
11K 14 9000 Portaherramientas con carraca Totalmente de – – – 26,70 36,58
largo
acero
Abertura de sujeción □ mm 2,6 – 5,5 4,6 – 8 9 – 12,5 2,6 – 5,5 4,6 – 8
Para machos de roscado manual DIN 352 M3 − M10 M4,5 − M12 M13 − M20 M3 − M10 M4,5 − M12
Bocas de recambio n.° 148710 tam. 85 110 117 85 110
Adaptador en ejecución totalmente de acero, para el asiento de machos para roscar más pequeños (M3 −
M10) en el soporte GARANT 148700, tamaño 110.

Tipo 1
11K 14 8705 Adaptador de soporte para herramientas Totalmente de 15,20 ■
acero
Abertura de sujeción □ mm 2,6 – 5,5
Para machos de roscado manual DIN 352 M3 − M10 14
Adecuado para soporte 148700 110 14 8705

Giramachos redondos ajustables

Ajustable en el cuadrado de la herramienta por medio de tornillo moleteado. Mordazas de sujeción templadas.
Aplicación: Para corte extremadamente sensible con machos para roscar pequeños M1 − M2,6.

Abertura de sujeción
⌀ exterior cuadrado hasta
mm
mm
12L 14 8500 Giramachos redondo 36,28 40 2,4 14 8500

Portaherramientas
Empuñadura de latón estriada, niquelada, con dos pinzas portapiezas intercambiables para diferentes diámetros.
Con tuerca de apriete cuadrangular.

12L 14 9150 Soporte para herramientas 29,79
Abertura de sujeción □ mm 0 – 3
Longitud total mm 110 14 9150

Empuñadura de latón estriada, niquelada.
Tam. 0-3 – Con 2 pinzas portapiezas para diferentes diámetros.
Tam. 0-1; 1-2 – Con una pinza portapieza.
14 9160_0-1 / _1-2

Abertura de sujeción □ mm 0-1 1-2 0-3
12L 14 9160 Soporte para herramientas 6,18 6,91 31,42
Abertura de sujeción □ mm 0 – 1 1 – 2 0 – 3
Longitud total mm 74 74 105 14 9160_0-3
