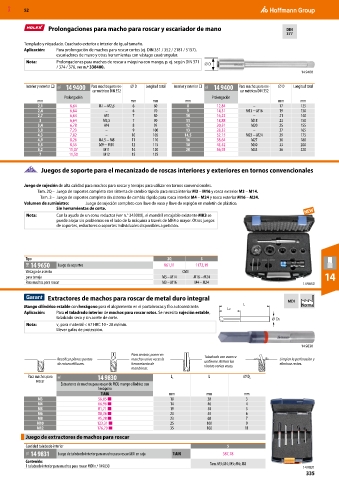

MXD 52

Prolongaciones para macho para roscar y escariador de mano DIN
377
Templado y niquelado. Cuadrado exterior e interior de igual tamaño.
Aplicación: Para prolongación de machos para roscar cortos (ej. DIN 351 / 352 / 2181 / 5157),
escariadores de mano y otras herramientas con vástago cuadrangular.
Nota: Prolongaciones para machos de roscar a máquina con mango, p. ej. según DIN 371 ⌀ D
/ 374 / 376, ver n.º 338400.
14 9400

Interior y exterior □ 12L 14 9400 Para machos para ros- ⌀ D Longitud total Interior y exterior □ 12L 14 9400 Para machos para ros- ⌀ D Longitud total
car métricos DIN 352 car métricos DIN 352
Prolongación Prolongación
mm mm mm mm mm mm
2,1 6,64 M1 − M2,6 6 60 8 12,84 – 17 125
2,4 6,64 – 6 70 9 14,31 M13 − M16 19 130
2,7 6,64 M3 7 80 10 16,22 – 21 140
3 6,64 M3,5 7 90 11 18,88 M18 23 150
3,4 6,78 M4 8 95 12 20,51 M20 25 155
3,8 7,23 – 9 100 13 28,32 – 27 165
4,3 7,82 – 10 105 14,5 32,15 M22 − M24 29 175
4,9 8,26 M4,5 − M8 11 110 16 38,64 M27 30 180
5,5 8,55 M9 − M10 12 115 18 43,52 M30 33 200
6,2 11,07 M11 14 120 20 56,93 M33 36 220
7 11,50 M12 15 125

Juegos de soporte para el mecanizado de roscas interiores y exteriores en tornos convencionales

Juego de sujeción de alta calidad para machos para roscar y terrajas para utilizar en tornos convencionales.
Tam. 2Q – Juego de soportes completo con sistema de cambio rápido para rosca interior M3 – M16 y rosca exterior M3 – M14.
Tam. 3 – Juego de soportes completo sin sistema de cambio rápido para rosca interior M4 – M24 y rosca exterior M16 – M24.
Volumen de suministro: Juego de sujeción completo con llave de vaso y llave de espigón en maletín de plástico.
Sin herramientas de corte.
Nota: Con la ayuda de un cono reductor (ver n.° 343000), el mandril encajable existente MK3 se
puede alojar sin problemas en el lado de la máquina a través de MK4 o mayor. Otros juegos
de soportes, reductores o soportes individuales disponibles a petición.

Tipo 2Q 3
14B 14 9650 Juego de soportes 961,11 1172,19
Vástago de asiento CM3
para terraja M3 – M14 M16 – M24 14
Para machos para roscar M3 – M16 M4 – M24 14 9650

Extractores de machos para roscar de metal duro integral MDI

Mango cilíndrico estable con hexágono para el alojamiento en el portabrocas y filo autocentrante. LC L Norma
Aplicación: Para el taladrado interior de machos para roscar rotos. Se necesita sujeción estable,
taladrado seco y sin aceite de corte. DS
Nota: v para material < 67 HRC 10 - 28 m/min.
c
Llevar gafas de protección.
14 9830
Para centrar, poner en
Rectificar planos puntos marcha varias veces la Taladrado con avance Limpiar la perforación y
uniforme. Retirar las
de rotura oblicuos. herramienta de virutas varias veces. eliminar restos.
mandrinar.
Para machos para 11L 14 9830 L c L ⌀ D s
roscar
Extractores de machos para roscar de MDI, mango cilíndrico con
hexágono
TiAlN mm mm mm
M3 56,05 ■ 10 38 3
M4 66,96 ■ 14 46 4
M5 81,71 ■ 19 50 5
M6 88,36 ■ 23 50 6
M8 95,28 ■ 23 60 7
M10 123,31 ■ 25 100 9
M12 176,70 ■ 35 100 11
Juego de extractores de machos para roscar
Cantidad taladrado interior 5
11L 14 9831 Juego de taladrado interior para macho para roscar MDI en caja TiAlN 387,78
Contenido: Tam. M3; M4; M5; M6; M8
1 taladrado interior para machos para roscar MDI n.º 149830 14 9831
