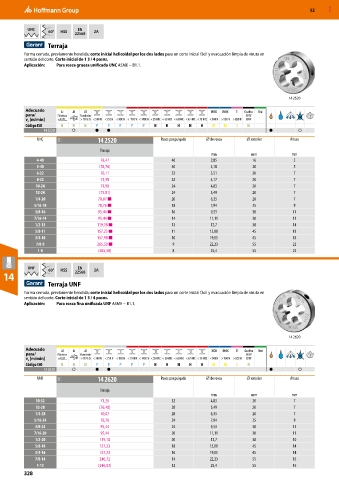

Page 328 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

UNC 60° HSS EN 2A
22568
Terraja
Forma cerrada, previamente hendida; corte inicial helicoidal por los dos lados para un corte inicial fácil y evacuación limpia de viruta en
sentido del corte. Corte inicial de 1 3 / 4 pasos.
Aplicación: Para rosca gruesa unificada UNC ASME − B1.1.

14 2520

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
14 2520 ○ ● ● ● ○
UNC 11K 14 2520 Pasos por pulgada ⌀ de rosca ⌀ exterior Altura
Terraja
mm mm mm
4-40 78,47 40 2,85 16 5
5-40 (78,76) 40 3,18 20 5
6-32 76,11 32 3,51 20 7
8-32 71,98 32 4,17 20 7
10-24 71,98 24 4,83 20 7
12-24 (75,81) 24 5,49 20 7
1/4-20 70,07 ■ 20 6,35 20 7
5/16-18 78,76 ■ 18 7,94 25 9
3/8-16 95,44 ■ 16 9,53 30 11
7/16-14 95,44 ■ 14 11,11 30 11
1/2-13 119,18 ■ 13 12,7 38 14
5/8-11 157,23 ■ 11 15,88 45 18
3/4-10 157,98 ■ 10 19,05 45 18
7/8-9 265,50 ■ 9 22,23 55 22
1-8 (265,50) 8 25,4 55 22

UNF 60° HSS EN 2A
14 22568

Terraja UNF
Forma cerrada, previamente hendida; corte inicial helicoidal por los dos lados para un corte inicial fácil y evacuación limpia de viruta en
sentido del corte. Corte inicial de 1 3 / 4 pasos.
Aplicación: Para rosca fina unificada UNF ASME − B1.1.

14 2620

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
14 2620 ○ ● ● ● ○
UNF 11K 14 2620 Pasos por pulgada ⌀ de rosca ⌀ exterior Altura

Terraja
mm mm mm
10-32 71,25 32 4,83 20 7
12-28 (76,40) 28 5,49 20 7
1/4-28 70,07 28 6,35 20 7
5/16-24 78,76 24 7,94 25 9
3/8-24 95,44 24 9,53 30 11
7/16-20 95,44 20 11,11 30 11
1/2-20 119,18 20 12,7 38 10
5/8-18 157,23 18 15,88 45 14
3/4-16 157,23 16 19,05 45 14
7/8-14 240,72 14 22,23 55 16
1-12 (246,03) 12 25,4 55 16
328
