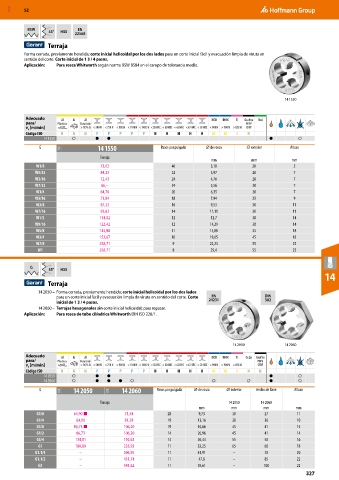

MXD 52

BSW 55° HSS EN
22568
Terraja
Forma cerrada, previamente hendida; corte inicial helicoidal por los dos lados para un corte inicial fácil y evacuación limpia de viruta en
sentido del corte. Corte inicial de 1 3 / 4 pasos.
Aplicación: Para rosca Whitworth según norma BSW BS84 en el campo de tolerancia medio.

14 1550

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
14 1550 ○ ● ● ● ○
G 11K 14 1550 Pasos por pulgada ⌀ de rosca ⌀ exterior Altura
Terraja
mm mm mm
W1/8 73,02 40 3,18 20 5
W5/32 84,23 32 3,97 20 7
W3/16 72,43 24 4,76 20 7
W7/32 86,– 24 5,56 20 7
W1/4 64,76 20 6,35 20 7
W5/16 71,84 18 7,94 25 9
W3/8 87,32 16 9,53 30 11
W7/16 92,63 14 11,11 30 11
W1/2 114,02 12 12,7 38 14
W9/16 122,42 12 14,29 38 14
W5/8 145,88 11 15,88 45 18
W3/4 152,67 10 19,05 45 18
W7/8 258,71 9 22,23 55 22
W1 258,71 8 25,4 55 22

G 55° HSS
14
Terraja

14 2050 – Forma cerrada, previamente hendida; corte inicial helicoidal por los dos lados
para un corte inicial fácil y evacuación limpia de viruta en sentido del corte. Corte EN DIN
inicial de 1 3 / 4 pasos. 24231 382
14 2060 – Terrajas hexagonales sin corte inicial helicoidal; para repasar.
Aplicación: Para rosca de tubo cilíndrica Whitworth DIN ISO 228/1.

14 2050 14 2060

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N N
14 2050 ○ ● ● ● ○
14 2060 ○ ● ● ● ○ ○ ○ ● ○
G 11K 14 2050 11K 14 2060 Pasos por pulgada ⌀ de rosca ⌀ exterior Ancho de llave Altura

Terraja 14 2050 14 2060
mm mm mm mm
G1/8 64,90 ■ 71,54 28 9,73 30 27 11
G1/4 64,90 81,28 19 13,16 38 36 10
G3/8 86,73 ■ 106,20 19 16,66 45 41 14
G1/2 86,73 106,20 14 20,96 45 41 14
G3/4 134,81 192,63 14 26,44 55 50 16
G1 188,80 233,93 11 33,25 65 60 18
G1.1/4 – 306,95 11 41,91 – 70 20
G1.1/2 – 431,74 11 47,8 – 85 22
G2 – 541,62 11 59,61 – 100 22
327
