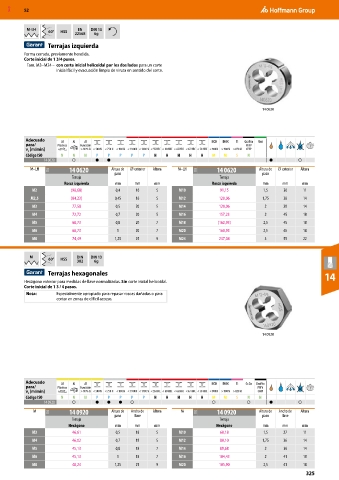

MXD 52

M-LH 60° HSS EN DIN 13
22568 6g
Terrajas izquierda
Forma cerrada, previamente hendida.
Corte inicial de 1 3/4 pasos.
Tam. M3–M24 – con corte inicial helicoidal por los dos lados para un corte
inicial fácil y evacuación limpia de viruta en sentido del corte.

14 0620

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
14 0620 ○ ● ● ● ○
M–LH 11K 14 0620 Altura de ⌀ exterior Altura M–LH 11K 14 0620 Altura de ⌀ exterior Altura
Terraja paso Terraja paso
Rosca izquierda mm mm mm Rosca izquierda mm mm mm
M2 (98,68) 0,4 16 5 M10 91,15 1,5 30 11
M2,5 (84,23) 0,45 16 5 M12 120,06 1,75 38 14
M3 77,58 0,5 20 5 M14 120,06 2 38 14
M4 72,72 0,7 20 5 M16 157,23 2 45 18
M5 68,73 0,8 20 7 M18 (160,93) 2,5 45 18
M6 68,73 1 20 7 M20 160,93 2,5 45 18
M8 74,49 1,25 25 9 M24 237,04 3 55 22

M 60° HSS DIN DIN 13
382 6g
Terrajas hexagonales 14
Hexágono exterior para medidas de llave normalizadas. Sin corte inicial helicoidal.
Corte inicial de 1 3 / 4 pasos.
Nota: Especialmente apropiado para repasar roscas dañadas o para
cortar en zonas de difícil acceso.

14 0920

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N N
14 0920 ○ ● ● ● ○ ○ ○ ● ○
M 11K 14 0920 Altura de Ancho de Altura M 11K 14 0920 Altura de Ancho de Altura
Terraja paso llave Terraja paso llave
Hexágono mm mm mm Hexágono mm mm mm
M3 46,61 0,5 18 5 M10 60,18 1,5 27 11
M4 46,02 0,7 18 5 M12 80,10 1,75 36 14
M5 45,13 0,8 18 7 M14 89,68 2 36 14
M6 45,13 1 18 7 M16 104,43 2 41 18
M8 48,24 1,25 21 9 M20 105,90 2,5 41 18
