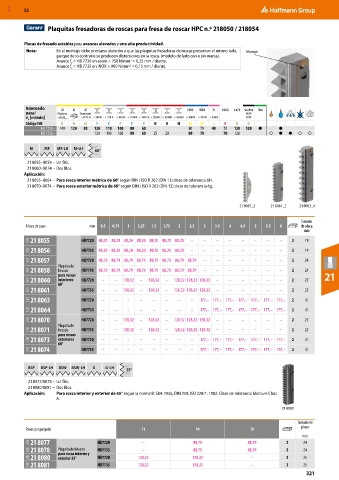

MXD 52

Plaquitas fresadoras de roscas para fresa de roscar HPC n.º 218050 / 218054

Placas de fresado estables para avances elevados y una alta productividad.
Nota: En el montaje debe prestarse atención a que las plaquitas fresadoras de roscas presenten el mismo lado, Marcaje
porque de lo contrario se producen distorsiones en la rosca. (modelo de lado con o sin marca).
= HB 7720 en acero < 750 N/mm = 0,25 mm / diente.
2
Avance f z
Avance f = HB 7735 en INOX > 900 N/mm = 0,15 mm / diente.
2
z

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S K N N
HB 7720 - 140 120 80 120 110 100 80 60 80 70 40 70 120 120 ● ●
HB 7735 - 120 110 100 80 60 25 20 80 70 70 120 ○ ● ● ○ ○

M MF MF-LH M-LH
60°

21 8055–8058 – Un filo.
21 8060–8074 – Dos filos.
Aplicación:
21 8055–8064 – Para rosca interior métrica de 60° según DIN / ISO R 262 (DIN 13) clase de tolerancia 6H.
21 8070–8074 – Para rosca exterior métrica de 60° según DIN / ISO R 262 (DIN 13) clase de tolerancia 6g.

21 8055_2 21 8061_2 21 8063_4

Tamaño
Altura de paso mm 0,5 0,75 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5 5,5 6 de placa
mm
21D 21 8055 HB7720 88,20 88,20 88,20 88,20 88,20 88,20 88,20 – – – – – – – – 2 19
21D 21 8056 HB7735 88,20 88,20 88,20 88,20 88,20 88,20 88,20 – – – – – – – – 2 19
21D 21 8057 HB7720 88,79 88,79 88,79 88,79 88,79 88,79 88,79 88,79 – – – – – – – 2 24
Plaquita de
21D 21 8058 fresado HB7735 88,79 88,79 88,79 88,79 88,79 88,79 88,79 88,79 – – – – – – – 2 24
para roscas 21
21D 21 8060 interiores HB7720 – – 128,32 – 128,32 – 128,32 128,32 128,32 – – – – – – 2 25
60°
21D 21 8061 HB7735 – – 128,32 – 128,32 – 128,32 128,32 128,32 – – – – – – 2 25
21D 21 8063 HB7720 – – – – – – – – 177,– 177,– 177,– 177,– 177,– 177,– 177,– 2 41
21D 21 8064 HB7735 – – – – – – – – 177,– 177,– 177,– 177,– 177,– 177,– 177,– 2 41

21D 21 8070 HB7720 – – 128,32 – 128,32 – 128,32 128,32 128,32 – – – – – – 2 25
Plaquita de
21D 21 8071 fresado HB7735 – – 128,32 – 128,32 – 128,32 128,32 128,32 – – – – – – 2 25
para roscas
21D 21 8073 exteriores HB7720 – – – – – – – – 177,– 177,– 177,– 177,– 177,– 177,– 177,– 2 41
60°
21D 21 8074 HB7735 – – – – – – – – 177,– 177,– 177,– 177,– 177,– 177,– 177,– 2 41

BSP BSP-LH BSW BSW-LH G G-LH
55°

21 8077/8078 – Un filo.
21 8080/8081 – Dos filos.
Aplicación: Para rosca interior y exterior de 55° según la norma B. S84: 1956, DIN 259, ISO 228/1: 1982. Clase de tolerancia Medium Class
A.
21 8080

Tamaño de
placa
Pasos por pulgada 11 14 19

mm
21D 21 8077 HB7720 – 88,79 88,79 2 24
21D 21 8078 Plaquita de fresado HB7735 – 88,79 88,79 2 24
para rosca interior y
21D 21 8080 exterior 55° HB7720 128,32 128,32 – 2 25
21D 21 8081 HB7735 128,32 128,32 – 2 25
321
