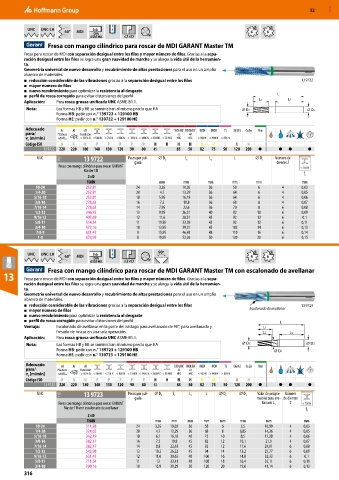

52 MXD

UNC UNC-LH 60° MDI h6 4 6
DIN
6535 HA ≤2×D
Fresa con mango cilíndrico para roscar de MDI GARANT Master TM
Fresa para roscar de MDI con separación desigual entre los filos y mayor número de filos. Gracias a la sepa-
ración desigual entre los filos se logra una gran suavidad de marcha y se alarga la vida útil de la herramien-
ta.
Geometría universal de nuevo desarrollo y recubrimiento de altas prestaciones para el uso en un amplio
abanico de materiales.
■ reducción considerable de las vibraciones gracias a la separación desigual entre los filos 13 9722
■ mayor número de filos
■ nuevo recubrimiento para optimizar la resistencia al desgaste
■ perfil de rosca corregido para evitar distorsiones del perfil L
Aplicación: Para rosca gruesa unificada UNC ASME-B1.1. LC LS
Nota: Las formas HB y HE se suministran al mismo precio que HA DC DS
Forma HB: pedir con n.° 139722 + 129100 HB
Forma HE: pedir con n.° 139722 + 129100 HE
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
13 9722 220 220 180 140 130 120 90 80 45 85 50 82 75 50 120 200 ● ● ● ●
UNC 11D 13 9722 Pasos por pul- ⌀ D C L c L s L ⌀ D s Número de
Fresa con mango cilíndrico para roscar GARANT gada dientes Z < 750 N
Master TM f
2×D z
TiAlN mm mm mm mm mm mm
10-24 252,81 24 3,55 10,02 36 58 6 4 0,03
1/4-20 252,81 20 4,7 13,29 36 64 6 4 0,05
5/16-18 252,81 18 5,95 16,18 36 64 6 4 0,06
3/8-16 278,63 16 7,5 19,8 36 68 8 4 0,07
7/16-14 278,63 14 7,95 22,6 36 70 8 6 0,08
1/2-13 346,92 13 9,95 26,31 40 82 10 6 0,09
9/16-12 407,69 12 11,6 28,51 45 92 12 6 0,1
5/8-11 514,34 11 11,95 33,39 45 92 12 6 0,11
3/4-10 572,16 10 13,95 39,31 45 102 14 6 0,13
7/8-9 631,45 9 15,95 46,43 48 110 16 6 0,14
1-8 678,95 8 19,95 52,26 50 120 20 6 0,15

90º
UNC UNC-LH 60° MDI h6 4 6
DIN
6535 HA ≤2×D
Fresa con mango cilíndrico para roscar de MDI GARANT Master TM con escalonado de avellanar
13 Fresa para roscar de MDI con separación desigual entre los filos y mayor número de filos. Gracias a la sepa-
ración desigual entre los filos se logra una gran suavidad de marcha y se alarga la vida útil de la herramien-
ta.
Geometría universal de nuevo desarrollo y recubrimiento de altas prestaciones para el uso en un amplio
abanico de materiales.
■ reducción considerable de las vibraciones gracias a la separación desigual entre los filos 13 9723
■ mayor número de filos Escalonado de avellanar
■ nuevo recubrimiento para optimizar la resistencia al desgaste
■ perfil de rosca corregido para evitar distorsiones del perfil L
Ventaja: Escalonado de avellanar en la parte del vástago para avellanado de 90°, para avellanado y L1
fresado de roscas en una sola operación. LC LS
Aplicación: Para rosca gruesa unificada UNC ASME-B1.1.
Nota: Las formas HB y HE se suministran al mismo precio que HA DC DS
Forma HB: pedir con n.° 139723 + 129100 HB D1
Forma HE: pedir con n.° 139723 + 129100 HE
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
13 9723 220 220 180 140 130 120 90 80 45 85 50 82 75 50 120 200 ● ● ● ●
UNC 11D 13 9723 Pasos por pul- ⌀ D C L c L s L ⌀ D s ⌀ D 1 Valor de progra- Número
gada mación para ave- de dientes
Fresa con mango cilíndrico para roscar GARANT llanado L 1 Z < 750 N
Master TM con escalonado de avellanar f z
2×D
TiAlN mm mm mm mm mm mm mm mm
10-24 311,38 24 3,55 10,02 36 58 6 5,5 10,99 4 0,03
1/4-20 324,65 20 4,7 13,29 36 68 8 6,85 14,36 4 0,05
5/16-18 342,49 18 6,1 16,18 40 75 10 8,5 17,38 4 0,06
3/8-16 382,47 16 7,5 19,8 45 82 12 10,1 21,1 4 0,07
7/16-14 382,47 14 8,8 22,61 45 92 12 11,6 24,01 6 0,08
1/2-13 543,98 13 10,3 26,32 45 94 14 13,2 27,77 6 0,09
9/16-12 631,45 12 11,6 30,63 48 106 16 14,8 32,33 6 0,1
5/8-11 711,54 11 13 33,41 48 108 18 16,4 35,11 6 0,11
3/4-10 790,16 10 15,9 39,29 50 120 20 19,6 41,14 6 0,13
316
