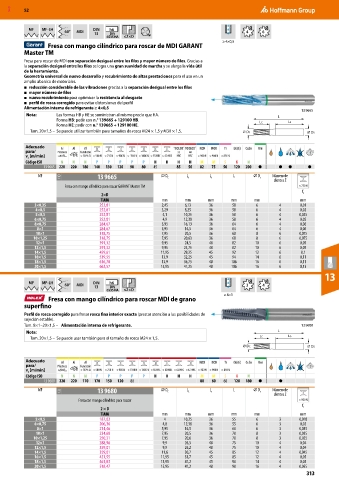

P. 313
MXD 52
MF MF-LH 60° MDI DIN h6 4 6
DIN
13 6535 HA ≤2×D
≥ 4×0,5
Fresa con mango cilíndrico para roscar de MDI GARANT
Master TM
Fresa para roscar de MDI con separación desigual entre los filos y mayor número de filos. Gracias a
la separación desigual entre los filos se logra una gran suavidad de marcha y se alarga la vida útil
de la herramienta.
Geometría universal de nuevo desarrollo y recubrimiento de altas prestaciones para el uso en un
amplio abanico de materiales.
■ reducción considerable de las vibraciones gracias a la separación desigual entre los filos
■ mayor número de filos
■ nuevo recubrimiento para optimizar la resistencia al desgaste
■ perfil de rosca corregido para evitar distorsiones del perfil
Alimentación interna de refrigerante ≥ 4×0,5
13 9665
Nota: Las formas HB y HE se suministran al mismo precio que HA. L
Forma HB: pedir con n.° 139665 + 129100 HB. LC LS
Forma HE: pedir con n.° 139665 + 129100 HE.
Tam. 20×1,5 – Se puede utilizar también para tamaños de rosca M24 × 1,5 y M30 × 1,5. DC DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
13 9665 220 220 180 140 130 120 90 80 45 85 50 82 75 50 120 200 ● ● ● ●
MF 11D 13 9665 ⌀ D C L c L s L ⌀ D s Número de
dientes Z
Fresa con mango cilíndrico para roscar GARANT Master TM < 750 N
f
2×D z
TiAlN mm mm mm mm mm mm
3×0,35 252,81 2,45 6,13 36 58 6 4 0,01
4×0,5 252,81 3,29 8,25 36 58 6 4 0,02
5×0,5 252,81 4,1 10,25 36 58 6 4 0,035
6×0,75 252,81 4,9 12,38 36 58 6 4 0,05
8×0,75 284,67 5,95 16,13 36 64 6 4 0,06
8×1 284,67 5,95 16,5 36 64 6 4 0,06
10×1 318,75 7,95 20,5 36 68 8 6 0,075
10×1,25 318,75 7,95 20,63 36 68 8 6 0,075
12×1 391,32 9,95 24,5 40 82 10 6 0,09
12×1,5 391,32 9,95 24,75 40 82 10 6 0,09
14×1,5 459,61 11,95 29,25 45 92 12 6 0,1
16×1,5 539,55 13,9 32,25 45 94 14 6 0,11
18×1,5 616,70 13,9 36,75 48 106 16 6 0,11
20×1,5 662,57 15,95 41,25 48 106 16 6 0,13
13
MF MF-LH 60° MDI DIN h6 3 4
DIN
13 6535 HA ≤2×D
≥ 8×1
Fresa con mango cilíndrico para roscar MDI de grano
superfino
Perfil de rosca corregido para fresar rosca fina interior exacta (prestar atención a las posibilidades de
sujeción estable).
Tam. 8×1–20×1,5 – Alimentación interna de refrigerante. 13 9680
Nota: L
Tam. 20×1,5 – Se puede usar también para el tamaño de rosca M24 × 1,5. LC LS
DC DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
13 9680 220 220 170 170 150 120 80 80 60 60 120 180 ● ●
MF 12J 13 9680 ⌀ D C L C L s L ⌀ D s Número de
dientes Z
Fresa con mango cilíndrico para roscar < 900 N
f
2 × D z
TiAlN mm mm mm mm mm mm
5×0,5 187,03 4 10,25 36 55 6 3 0,018
6×0,75 206,36 4,8 12,38 36 55 6 3 0,02
8×1 214,46 5,95 16,5 36 60 6 3 0,035
10×1 234,68 7,95 20,5 36 70 8 3 0,035
10×1,25 250,31 7,95 20,6 36 70 8 3 0,035
12×1 288,96 9,9 26,5 40 75 10 4 0,04
12×1,5 359,01 9,9 26,2 40 75 10 4 0,04
14×1,5 359,01 11,6 30,7 45 85 12 4 0,045
16×1,5 421,55 11,95 33,7 45 85 12 4 0,05
18×1,5 461,83 13,95 41,2 45 90 14 4 0,05
20×1,5 518,47 15,95 41,2 48 90 16 4 0,055
313
