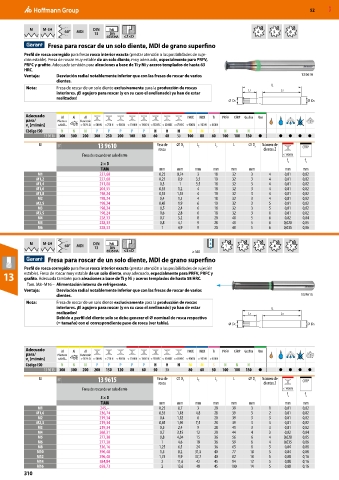

52 MXD

M M-LH 60° MDI DIN h6 4 5 6
DIN
13 6535 HA ≤2×D
Fresa para roscar de un solo diente, MDI de grano superfino
Perfil de rosca corregido para fresar rosca interior exacta (prestar atención a las posibilidades de suje-
ción estable). Fresa de roscar muy estable de un solo diente, muy adecuado, especialmente para PRFV,
PRFC y grafito. Adecuada también para aleaciones a base de Ti y Ni y aceros templados de hasta 63
HRC.
Ventaja: Desviación radial notablemente inferior que con las fresas de roscar de varios 13 9610
dientes.
L
Nota: Fresa de roscar de un solo diente exclusivamente para la producción de roscas L1 LS
interiores. ¡El agujero para roscar (y en su caso el avellanado) ya han de estar
realizados!
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S N N N
13 9610 300 300 200 300 250 200 100 80 60 40 30 100 80 60 100 100 150 ● ● ● ● ●
M 11J 13 9610 Paso de ⌀ D C L C L s L ⌀ D s Número de CFRP
rosca dientes Z
Fresa de roscar de un solo diente < 1400 N
f z f z
2 × D
TiAlN mm mm mm mm mm mm mm mm
M1 227,60 0,25 0,74 3 18 32 3 4 0,01 0,02
M1,2 227,60 0,25 0,9 3,5 18 32 3 4 0,01 0,02
M1,4 211,08 0,3 1 3,5 18 32 3 4 0,01 0,02
M1,6 203,55 0,35 1,2 4 18 32 3 4 0,01 0,02
M1,8 198,24 0,35 1,35 4 18 32 3 4 0,01 0,02
M2 198,24 0,4 1,5 4 18 32 3 4 0,01 0,02
M2,5 198,24 0,45 1,9 6 18 32 3 5 0,01 0,02
M3 198,24 0,5 2,4 6 18 32 3 5 0,01 0,02
M3,5 198,24 0,6 2,8 6 18 32 3 6 0,01 0,02
M4 228,33 0,7 3,2 8 28 40 5 6 0,02 0,04
M5 228,33 0,8 4,1 9 28 40 5 6 0,028 0,05
M6 228,33 1 4,9 9 28 40 5 6 0,035 0,06

M M-LH 60° MDI DIN h6 1 2 3 4 5
DIN
13 6535 HA ≤3×D ≥ M8
Fresa para roscar de un solo diente, MDI de grano superfino
Perfil de rosca corregido para fresar rosca interior exacta (prestar atención a las posibilidades de sujeción
13 estable). Fresa de roscar muy estable de un solo diente, muy adecuado, especialmente para PRFV, PRFC y
grafito. Adecuada también para aleaciones a base de Ti y Ni y aceros templados de hasta 58 HRC.
Tam. M8–M16 – Alimentación interna de refrigerante.
Ventaja: Desviación radial notablemente inferior que con las fresas de roscar de varios
dientes. 13 9615
Nota: Fresa de roscar de un solo diente exclusivamente para la producción de roscas
interiores. ¡El agujero para roscar (y en su caso el avellanado) ya han de estar L
realizados! L1 LS
Debido a perfil del diente solo se debe generar el ⌀ nominal de rosca respectivo
(= tamaño) con el correspondiente paso de rosca (ver tabla). DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S N N N
13 9615 300 300 200 200 150 120 80 60 50 30 80 60 50 100 100 150 ● ● ● ● ●
M 11J 13 9615 Paso de ⌀ D C L C L s L ⌀ D s Número de CFRP
rosca dientes Z
Fresa de roscar de un solo diente < 1400 N
f f
3 × D z z
TiAlN mm mm mm mm mm mm mm mm
M1 245,– 0,25 0,7 3 28 39 3 1 0,01 0,02
M1,6 236,74 0,35 1,18 4,8 28 39 3 2 0,01 0,02
M2 219,34 0,4 1,52 6 28 39 3 3 0,01 0,02
M2,5 219,34 0,45 1,96 7,5 28 39 3 3 0,01 0,02
M3 219,34 0,5 2,4 9 28 41 3 3 0,01 0,02
M4 268,31 0,7 3,15 12 28 44 4 3 0,02 0,04
M5 277,30 0,8 4,04 15 36 56 6 4 0,028 0,05
M6 277,30 1 4,6 18 36 59 6 4 0,035 0,06
M8 336,16 1,25 6,5 24 36 65 8 5 0,04 0,08
M10 396,48 1,5 8,2 31,5 40 77 10 5 0,04 0,08
M12 396,48 1,75 9,9 37,7 40 82 10 5 0,08 0,16
M14 584,84 2 11,6 42 45 94 12 5 0,08 0,16
M16 658,73 2 13,6 48 45 100 14 5 0,08 0,16
310
