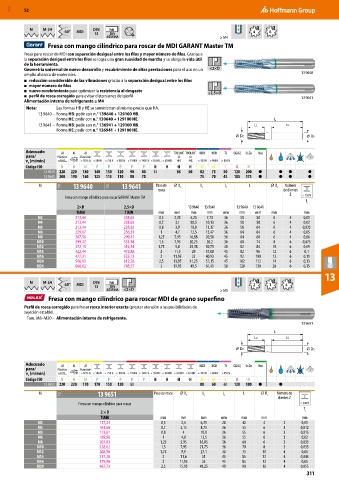

MXD 52

M M-LH 60° MDI DIN h6 4 6
DIN
13 6535 HA ≥ M4
Fresa con mango cilíndrico para roscar de MDI GARANT Master TM
Fresa para roscar de MDI con separación desigual entre los filos y mayor número de filos. Gracias a
la separación desigual entre los filos se logra una gran suavidad de marcha y se alarga la vida útil
de la herramienta.
Geometría universal de nuevo desarrollo y recubrimiento de altas prestaciones para el uso en un ≤2×D
amplio abanico de materiales. 13 9640
■ reducción considerable de las vibraciones gracias a la separación desigual entre los filos
■ mayor número de filos
■ nuevo recubrimiento para optimizar la resistencia al desgaste ≤2,5×D
■ perfil de rosca corregido para evitar distorsiones del perfil 13 9641
Alimentación interna de refrigerante ≥ M4
Nota: Las formas HB y HE se suministran al mismo precio que HA.
13 9640 – Forma HB: pedir con n.° 139640 + 129100 HB.
Forma HE: pedir con n.° 139640 + 129100 HE. L
13 9641 – Forma HB: pedir con n.° 136941 + 129100 HB. LC LS
Forma HE: pedir con n.° 136941 + 129100 HE.
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
13 9640 220 220 180 140 130 120 90 80 45 85 50 82 75 50 120 200 ● ● ● ●
13 9641 200 190 160 125 115 110 80 70 75 70 45 105 175 ● ● ● ●
M 11D 13 9640 11D 13 9641 Paso de ⌀ D C L c L s L ⌀ D s Número
rosca de dientes
Z < 750 N
Fresa con mango cilíndrico para roscar GARANT Master TM
f z
2×D 2,5×D 13 9640 13 9641 13 9640 13 9641
TiAlN TiAlN mm mm mm mm mm mm mm mm mm
M3 213,44 238,65 0,5 2,33 6,25 7,73 36 58 58 6 4 0,01
M4 213,44 238,65 0,7 3,1 80,5 10,13 36 58 58 6 4 0,02
M5 213,44 238,65 0,8 3,9 10,8 13,17 36 58 64 6 4 0,035
M6 229,07 256,51 1 4,7 12,5 15,47 36 64 64 6 4 0,05
M8 267,56 299,42 1,25 5,95 16,88 20,58 36 64 68 6 4 0,06
M10 299,42 334,98 1,5 7,95 20,25 26,2 36 68 74 8 6 0,075
M12 372,15 416,54 1,75 9,8 25,38 30,75 40 82 84 10 6 0,09
M14 422,44 472,88 2 11,5 29 37,08 45 82 96 12 6 0,1
M16 477,31 535,13 2 11,95 33 40,93 45 92 100 12 6 0,11
M20 546,93 612,28 2,5 13,95 41,25 51,15 45 102 112 14 6 0,13
M24 668,62 748,57 3 19,95 49,5 61,41 50 120 130 20 6 0,15
13
M M-LH 60° MDI DIN h6 2 3 4
DIN
13 6535 HA ≤2×D ≥ M8
Fresa con mango cilíndrico para roscar MDI de grano superfino
Perfil de rosca corregido para fresar rosca interior exacta (prestar atención a las posibilidades de
sujeción estable).
Tam. M8–M20 – Alimentación interna de refrigerante.
13 9651
L
LC LS
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
13 9651 220 220 170 170 150 120 80 80 60 60 120 180 ● ●
M 12J 13 9651 Paso de rosca ⌀ D C L c L s L ⌀ D s Número de
dientes Z
Fresa con mango cilíndrico para roscar < 900 N
2 × D f z
TiAlN mm mm mm mm mm mm mm
M3 157,23 0,5 2,4 6,25 28 42 4 2 0,01
M4 161,66 0,7 3,15 8,75 36 55 6 3 0,012
M5 173,61 0,8 4 10,8 36 55 6 3 0,015
M6 189,98 1 4,8 12,5 36 55 6 3 0,02
M8 207,83 1,25 5,95 16,85 36 60 6 3 0,035
M10 228,62 1,5 7,95 21,75 36 70 8 3 0,035
M12 268,90 1,75 9,9 27,1 40 75 10 4 0,04
M14 317,28 2 11,6 31 45 85 12 4 0,045
M16 379,96 2 11,95 35 45 85 12 4 0,05
M20 467,73 2,5 15,95 41,25 48 90 16 4 0,055
