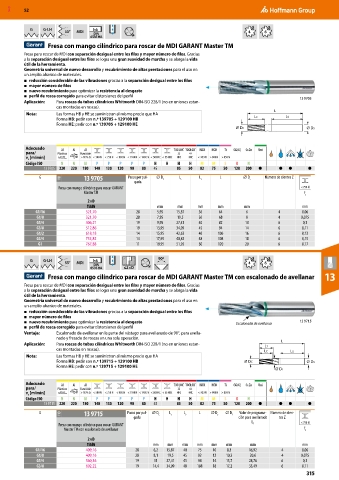

MXD 52

G G-LH 55° MDI h6 4 6
DIN
6535 HA
Fresa con mango cilíndrico para roscar de MDI GARANT Master TM
Fresa para roscar de MDI con separación desigual entre los filos y mayor número de filos. Gracias
a la separación desigual entre los filos se logra una gran suavidad de marcha y se alarga la vida
útil de la herramienta.
Geometría universal de nuevo desarrollo y recubrimiento de altas prestaciones para el uso en
un amplio abanico de materiales.
■ reducción considerable de las vibraciones gracias a la separación desigual entre los filos
■ mayor número de filos
■ nuevo recubrimiento para optimizar la resistencia al desgaste
■ perfil de rosca corregido para evitar distorsiones del perfil 13 9705
Aplicación: Para roscas de tubos cilíndricos Whitworth DIN-ISO 228/1 (no en uniones estan-
cas montadas en roscas).
L
Nota: Las formas HB y HE se suministran al mismo precio que HA
Forma HB: pedir con n.º 139705 + 129100 HB LC LS
Forma HE: pedir con n.º 139705 + 129100 HE
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
13 9705 220 220 180 140 130 120 90 80 45 85 50 82 75 50 120 200 ● ● ● ●
G 11D 13 9705 Pasos por pul- ⌀ D C L c L s L ⌀ D s Número de dientes Z
gada
Fresa con mango cilíndrico para roscar GARANT < 750 N
Master TM f z
2×D
TiAlN mm mm mm mm mm mm
G1/16 321,70 28 5,95 15,87 36 64 6 4 0,06
G1/8 321,70 28 7,95 19,5 36 68 8 4 0,075
G1/4 406,21 19 9,95 27,41 40 82 10 6 0,1
G3/8 512,86 19 13,95 34,09 45 94 14 6 0,11
G1/2 618,18 14 15,95 42,63 48 106 16 6 0,13
G3/4 733,82 14 17,95 40,82 48 108 18 6 0,15
G1 767,88 11 19,95 51,95 50 120 20 6 0,17

90º
G G-LH 55° MDI h6 4 6
DIN
6535 HA ≤2×D
Fresa con mango cilíndrico para roscar de MDI GARANT Master TM con escalonado de avellanar 13
Fresa para roscar de MDI con separación desigual entre los filos y mayor número de filos. Gracias
a la separación desigual entre los filos se logra una gran suavidad de marcha y se alarga la vida
útil de la herramienta.
Geometría universal de nuevo desarrollo y recubrimiento de altas prestaciones para el uso en
un amplio abanico de materiales.
■ reducción considerable de las vibraciones gracias a la separación desigual entre los filos
■ mayor número de filos
■ nuevo recubrimiento para optimizar la resistencia al desgaste Escalonado de avellanar 13 9715
■ perfil de rosca corregido para evitar distorsiones del perfil
Ventaja: Escalonado de avellanar en la parte del vástago para avellanado de 90°, para avella-
nado y fresado de roscas en una sola operación. L
Aplicación: Para roscas de tubos cilíndricos Whitworth DIN-ISO 228/1 (no en uniones estan- L1
cas montadas en roscas).
LC LS
Nota: Las formas HB y HE se suministran al mismo precio que HA
Forma HB: pedir con n.º 139715 + 129100 HB DC DS
Forma HE: pedir con n.º 139715 + 129100 HE
D1

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
13 9715 220 220 180 140 130 120 90 80 45 85 50 82 75 50 120 200 ● ● ● ●
G 11D 13 9715 Pasos por pul- ⌀ D C L c L s L ⌀ D s ⌀ D 1 Valor de programa- Número de dien-
gada ción para avellanado tes Z
L < 750 N
Fresa con mango cilíndrico para roscar GARANT 1
Master TM con escalonado de avellanar f z
2×D
TiAlN mm mm mm mm mm mm mm mm
G1/16 409,16 28 6,2 15,87 40 75 10 8,3 16,92 4 0,06
G1/8 409,16 28 8,1 19,5 45 82 12 10,3 20,6 4 0,075
G1/4 560,36 19 11 27,41 45 94 14 13,7 28,76 6 0,1
G3/8 692,22 19 14,4 34,09 48 108 18 17,2 35,49 6 0,11
