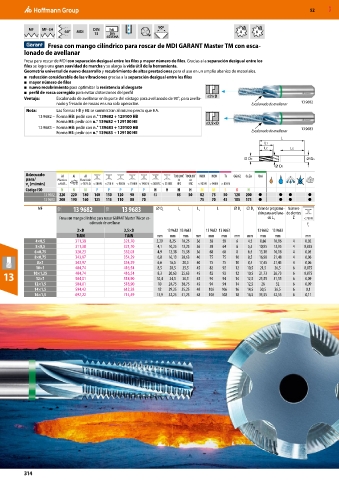

Fresa con mango cilíndrico para roscar de MDI GARANT Master TM con esca-
lonado de avellanar
Fresa para roscar de MDI con separación desigual entre los filos y mayor número de filos. Gracias a la separación desigual entre los
filos se logra una gran suavidad de marcha y se alarga la vida útil de la herramienta.
Geometría universal de nuevo desarrollo y recubrimiento de altas prestaciones para el uso en un amplio abanico de materiales.
■ reducción considerable de las vibraciones gracias a la separación desigual entre los filos
■ mayor número de filos
■ nuevo recubrimiento para optimizar la resistencia al desgaste
■ perfil de rosca corregido para evitar distorsiones del perfil
Ventaja: Escalonado de avellanar en la parte del vástago para avellanado de 90°, para avella- ≤2×D
nado y fresado de roscas en una sola operación. Escalonado de avellanar 13 9682
Nota: Las formas HB y HE se suministran al mismo precio que HA.
13 9682 – Forma HB: pedir con n.° 139682 + 129100 HB
Forma HE: pedir con n.° 139682 + 129100 HE ≤2,5×D
13 9683 – Forma HB: pedir con n.° 139683 + 129100 HB 13 9683
Forma HE: pedir con n.° 139683 + 129100 HE Escalonado de avellanar
L
L1
LC LS
DC DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
13 9682 220 220 180 140 130 120 90 80 45 85 50 82 75 50 120 200 ● ● ● ●
13 9683 200 190 160 125 115 110 80 70 75 70 45 105 175 ● ● ● ●
MF 11D 13 9682 11D 13 9683 ⌀ D C L c L s L ⌀ D s ⌀ D 1 Valor de programa- Número
ción para avellana- de dientes
Fresa con mango cilíndrico para roscar GARANT Master TM con es- do L 1 Z < 750 N
calonado de avellanar f z
2×D 2,5×D 13 9682 13 9683 13 9682 13 9683 13 9682 13 9683
TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm mm
4×0,5 311,38 321,70 3,29 8,25 10,25 36 58 58 6 4,5 8,86 10,86 4 0,02
5×0,5 311,38 321,70 4,1 10,25 13,25 36 58 64 6 5,5 10,95 13,95 4 0,035
6×0,75 320,23 332,03 4,9 12,38 15,38 36 68 68 8 6,5 13,18 16,18 4 0,05
8×0,75 343,97 354,29 6,8 16,13 20,63 40 75 75 10 8,5 16,98 21,48 4 0,06
8×1 343,97 354,29 6,6 16,5 20,5 40 75 75 10 8,5 17,45 21,45 4 0,06
10×1 404,74 416,54 8,5 20,5 25,5 45 82 92 12 10,5 21,5 26,5 6 0,075
8,3
13 10×1,25 404,74 416,54 10,4 20,63 25,63 45 82 92 12 10,5 21,73 26,73 6 6 0,075
12,5
14
31,55
0,09
25,55
504,01
30,5
518,90
24,5
12×1
94
45
94
12×1,5 504,01 518,90 10 24,75 30,75 45 94 94 14 12,5 26 32 6 0,09
14×1,5 594,42 612,28 12 29,25 35,25 48 106 106 16 14,5 30,5 36,5 6 0,1
16×1,5 692,22 714,49 13,9 32,25 41,25 48 108 108 18 16,5 33,55 42,55 6 0,11
