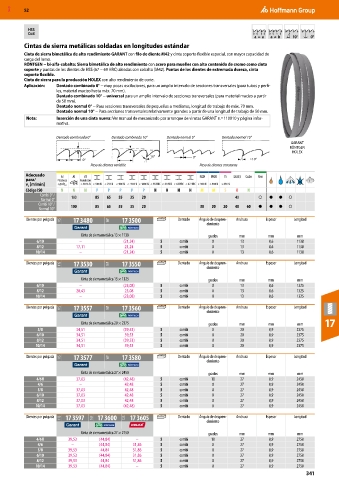

Page 341 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

HSS
Co8
a = a a ≠ b 10° 0°
Cintas de sierra metálicas soldadas en longitudes estándar
Cinta de sierra bimetálica de alto rendimiento GARANT con filo de diente M42 y cinta soporte flexible especial, con mayor capacidad de
carga del lomo.
RÖNTGEN − bi-alfa-cobalto: Sierra bimetálica de alto rendimiento con acero para muelles con alto contenido de cromo como cinta
soporte y puntas de los dientes de HSS (67 − 69 HRC) aleadas con cobalto (M42). Puntas de los dientes de extremada dureza, cinta
soporte flexible.
Cinta de sierra para la producción HOLEX con alto rendimiento de corte.
Aplicación: Dentado combinado 0° − muy pocas oscilaciones, para un amplio intervalo de secciones transversales (para tubos y perfi-
les, material macizo hasta máx. 70 mm).
Dentado combinado 10° − universal para un amplio intervalo de secciones transversales (para material macizo a partir
de 50 mm).
Dentado normal 0° − Para secciones transversales de pequeñas a medianas, longitud de trabajo de máx. 70 mm.
Dentado normal 10° − Para secciones transversales relativamente grandes a partir de una longitud de trabajo de 50 mm.
Nota: Inserción de una cinta nueva: Ver manual de mecanizado por arranque de virutas GARANT n.º 110010 y página infor-
mativa.

Dentado combinado 0° Dentado combinado 10° Dentado normal 0° Dentado normal 10°
GARANT
RÖNTGEN
HOLEX
10° 0°
0° 10°
Paso de dientes variable Paso de dientes constante
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
Combi 0° / 100 85 65 55 35 20 40 ○ ● ● ○
Normal 0°
Combi 10° / 100 85 65 55 35 20 30 20 20 40 60 ● ● ● ○
Normal 10°
Dientes por pulgada 11S 17 3480 16F 17 3500 Dentado Ángulo de despren- Anchura Espesor Longitud
dimiento
Cinta de sierra metálica 13 × 1138 grados mm mm mm
6/10 – (21,24) 5 combi 0 13 0,6 1138
8/12 17,11 21,24 5 combi 0 13 0,6 1138
10/14 – (21,24) 5 combi 0 13 0,6 1138
Dientes por pulgada 11S 17 3530 16F 17 3550 Dentado Ángulo de despren- Anchura Espesor Longitud
dimiento

Cinta de sierra metálica 13 × 1325 grados mm mm mm
6/10 – (23,08) 5 combi 0 13 0,6 1325
8/12 20,43 23,08 5 combi 0 13 0,6 1325
10/14 – (23,08) 5 combi 0 13 0,6 1325

Dientes por pulgada 11S 17 3557 16F 17 3560 Dentado Ángulo de despren- Anchura Espesor Longitud
dimiento
Cinta de sierra metálica 20 × 2375 grados mm mm mm 17
5/8 34,51 (39,53) 5 combi 0 20 0,9 2375
6/10 34,51 39,53 5 combi 0 20 0,9 2375
8/12 34,51 (39,53) 5 combi 0 20 0,9 2375
10/14 34,51 39,53 5 combi 0 20 0,9 2375

Dientes por pulgada 11S 17 3577 16F 17 3580 Dentado Ángulo de despren- Anchura Espesor Longitud
dimiento
Cinta de sierra metálica 27 × 2450 grados mm mm mm
4/6H 37,03 (42,48) 5 combi 10 27 0,9 2450
4/6 – 42,48 5 combi 0 27 0,9 2450
5/8 37,03 42,48 5 combi 0 27 0,9 2450
6/10 37,03 42,48 5 combi 0 27 0,9 2450
8/12 37,03 42,48 5 combi 0 27 0,9 2450
10/14 37,03 (42,48) 5 combi 0 27 0,9 2450

Dientes por pulgada 11S 17 3597 16F 17 3600 12S 17 3605 Dentado Ángulo de despren- Anchura Espesor Longitud
dimiento
Cinta de sierra metálica 27 × 2750 grados mm mm mm
4/6H 39,53 (44,84) – 5 combi 10 27 0,9 2750
4/6 – (44,84) 31,86 5 combi 0 27 0,9 2750
5/8 39,53 44,84 31,86 5 combi 0 27 0,9 2750
6/10 39,53 (44,84) 31,86 5 combi 0 27 0,9 2750
8/12 39,53 44,84 31,86 5 combi 0 27 0,9 2750
10/14 39,53 (44,84) – 5 combi 0 27 0,9 2750
341
