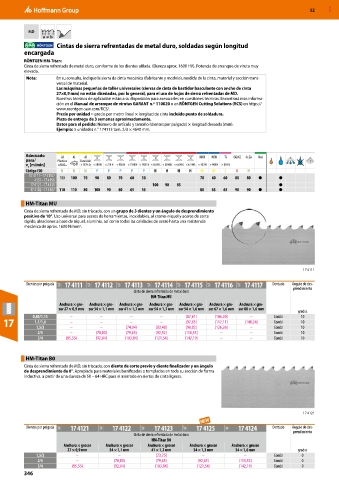

Page 346 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

MD
a ≠ b
Cintas de sierra refrentadas de metal duro, soldadas según longitud
encargada
RÖNTGEN HM-Titan:
Cinta de sierra refrentada de metal duro, con forma de los dientes afilada. (Dureza aprox. 1600 HV). Potencia de arranque de viruta muy
elevada.
Nota: En su consulta, indique la sierra de cinta mecánica (fabricante y modelo), medida de la cinta, material y sección trans-
versal de material.
Las máquinas pequeñas de taller universales (sierras de cinta de bastidor basculante con ancho de cinta
27×0,9 mm) no están diseñadas, por lo general, para el uso de hojas de sierra refrentadas de MD.
Nuestros técnicos de aplicación están a su disposición para asesorarles en cuestiones técnicas. Encontrará más informa-
ción en el Manual de arranque de virutas GARANT n.º 110020 o en RÖNTGEN Cutting Solutions (RCS) en https://
www.roentgen-saw.com/RCS/.
Precio por unidad = precio por metro lineal × longitud de cinta incluido punto de soldadura.
Plazo de entrega de 3 semanas aproximadamente.
Datos para el pedido: Número de artículo y tamaño (dientes por pulgada) × longitud deseada (mm).
Ejemplo: 5 unidades n.° 174113 tam. 2/3 × 4640 mm.

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
17 4111– 17 4117/ 100 100 70 90 80 70 60 50 70 60 60 80 80 ● ●
4151– 17 4156
17 4121– 17 4131 100 90 85 ●
17 4182– 17 4187 110 110 80 100 90 80 65 55 80 65 65 90 90 ● ●
HM-Titan MU
Cinta de sierra refrentada de MD, sin triscado, con un grupo de 3 dientes y un ángulo de desprendimiento
positivo de 10°. Uso universal para aceros de herramientas, inoxidables, al cromo-níquel y aceros de corte
rápido, aleaciones a base de níquel, aluminio, así como todas las calidades de acero hasta una resistencia
mecánica de aprox. 1600 N/mm . 2

17 4111

Dientes por pulgada 16F 17 4111 16F 17 4112 16F 17 4113 16F 17 4114 16F 17 4115 16F 17 4116 16F 17 4117 Dentado Ángulo de des-
Cinta de sierra refrentada de metal duro prendimiento
HM-Titan MU
Anchura × gro- Anchura × gro- Anchura × gro- Anchura × gro- Anchura × gro- Anchura × gro- Anchura × gro-
sor 27 × 0,9 mm sor 34 × 1,1 mm sor 41 × 1,3 mm sor 54 × 1,3 mm sor 54 × 1,6 mm sor 67 × 1,6 mm sor 80 × 1,6 mm
grados
0,85/1,15 – – – – (87,61) (106,20) – Combi 10
17 1,1/1,6 – – – – (92,63) (117,11) (148,24) Combi 10
1,5/2
–
(98,82)
(79,65)
–
10
2/3 – (70,80) (74,04) (83,48) (110,33) (126,26) – Combi 10
(92,92)
Combi
–
–
3/4 (85,55) (92,04) (103,84) (121,54) (142,19) – – Combi 10
HM-Titan B0
Cinta de sierra refrentada de MD, sin triscado, con diente de corte previo y diente finalizador y un ángulo
de desprendimiento de 0°. Apropiada para materiales bonificados o templados en toda su sección de forma
inductiva, a partir de una dureza de 50 – 64 HRC para el aserrado en sierras de cinta ligeras.

17 4121

Dientes por pulgada 16F 17 4121 16F 17 4122 16F 17 4123 16F 17 4125 16F 17 4124 Dentado Ángulo de des-
Cinta de sierra refrentada de metal duro prendimiento
HM-Titan B0
Anchura × grosor Anchura × grosor Anchura × grosor Anchura × grosor Anchura × grosor
27 × 0,9 mm 34 × 1,1 mm 41 × 1,3 mm 54 × 1,3 mm 54 × 1,6 mm grados
1,5/2 – – (73,75) – – Combi 0
2/3 – (70,80) (79,65) (92,63) (110,33) Combi 0
3/4 (85,55) (92,04) (103,84) (121,54) (142,19) Combi 0
346
