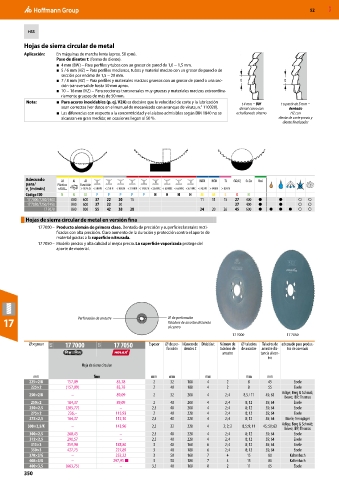

52 MXD

HSS

Hojas de sierra circular de metal
Aplicación: En máquinas de marcha lenta (aprox. 50 rpm).
Paso de dientes t: (forma de diente).
■ 4 mm (BW) − Para perfiles y tubos con un grosor de pared de 1,0 − 1,5 mm.
■ 5 / 6 mm (HZ) − Para perfiles medianos, tubos y material macizo con un grosor de pared o de
sección por encima de 1,5 − 20 mm.
■ 7 / 8 mm (HZ) − Para perfiles y materiales macizos gruesos con un grosor de pared o una sec- t t
ción transversal de hasta 50 mm aprox.
■ 10 − 16 mm (HZ) − Para secciones transversales muy gruesas y materiales macizos extraordina-
riamente gruesos de más de 50 mm.
Nota: ■ Para aceros inoxidables (p. ej. V2A) es decisivo que la velocidad de corte y la lubricación t 4 mm = BW t a partir de 5 mm =
sean correctas (ver datos en el manual de mecanizado con arranque de viruta, n.° 110020). dienet curvo con dentado
■ Las diferencias con respecto a la concentricidad y el alabeo admisibles según DIN 1840 no se achaflanado alterno HZ con
alcanzan en gran medida; en ocasiones llegan al 50 %. diente de corte previo y
diente finalizador

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
17 7000/ 7200/ 7400 800 600 37 22 20 15 11 11 15 27 400 ● ● ○ ○
17 7050/ 7250/ 7450 800 600 37 22 20 27 400 ● ● ○ ○
17 7070 800 800 55 42 38 28 24 20 26 45 600 ● ● ● ● ○ ○
Hojas de sierra circular de metal en versión fina
17 7000 – Producto alemán de primera clase. Dentado de precisión y superficies laterales recti-
ficadas con alta precisión. Claro aumento de la duración y protección contra el aporte de
material gracias a la superficie nitrurada.
17 7050 – Modelo preciso y alta calidad al mejor precio. La superficie vaporizada protege del
aporte de material.

17 Perforación de arrastre ⌀ de perforación
Taladros de arrastre distancia
al centro
17 7000 17 7050
⌀×grosor 17B 17 7000 12T 17 7050 Espesor ⌀ de per- Número de División t Número de ⌀ taladros Taladros de adecuado para produc-
foración dientes Z taladros de de arrastre arrastre dis- tos de aserrado
arrastre tancia al cen-
tro
Hoja de sierra circular
mm fino mm mm mm mm mm
225×2/K 157,09 83,78 2 32 180 4 2 8 45 Eisele
225×2 (157,09) 83,78 2 40 180 4 2 8 55 Eisele
Adige; Berg & Schmid;
250×2/K – 89,09 2 32 200 4 2; 4 8,5 / 11 45; 63
Bewo; IBP; Thomas
250×2 184,37 89,09 2 40 200 4 2; 4 8; 12 55; 64 Eisele
250×2,5 (205,77) – 2,5 40 200 4 2; 4 8; 12 55; 64 Eisele
275×2 236,– 115,93 2 40 220 4 2; 4 8; 12 55; 64 Eisele
275×2,5 184,37 112,10 2,5 40 220 4 2; 4 8; 12 55; 64 Eisele; Trennjäger
Adige; Berg & Schmid;
300×2,5/K – 143,96 2,5 32 220 4 2; 2; 2 8,5; 9; 11 45; 50; 63
Bewo; IBP; Thomas
300×2,5 268,45 – 2,5 40 220 4 2; 4 8; 12 55; 64 Eisele
315×2,5 290,57 – 2,5 40 220 4 2; 4 8; 12 55; 64 Eisele
315×3 359,90 188,80 3 40 160 6 2; 4 8; 12 55; 64 Eisele
350×3 427,75 227,89 3 40 180 6 2; 4 8; 12 55; 64 Eisele
370×3/G – 252,22 3 50 160 7 4 15 80 Kaltenbach
400×3/G – 297,95 ■ 3 50 180 7 4 15 80 Kaltenbach
400×3,5 (663,75) – 3,5 40 160 8 2 11 65 Eisele
