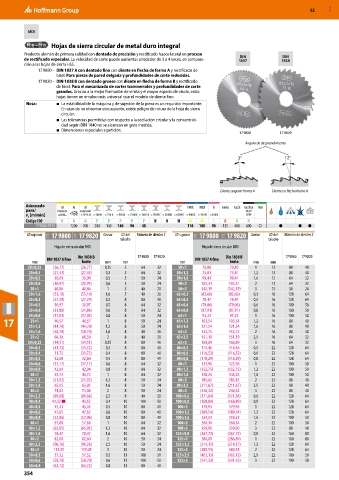

Page 354 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

MDI

Hojas de sierra circular de metal duro integral
Producto alemán de primera calidad con dentado de precisión y rectificado hueco lateral en proceso
DIN
DIN
de rectificado especular. La velocidad de corte puede aumentar alrededor de 3 a 4 veces, en compara- 1837 1838
ción a las hojas de sierra HSS.
17 9800 – DIN 1837 A con dentado fino con diente en flecha de forma A y rectificado de
bisel. Para piezas de pared delgada y profundidades de corte reducidas.
17 9820 – DIN 1838 B con dentado grueso con diente en flecha de forma B y rectificado
de bisel. Para el mecanizado de cortes transversales y profundidades de corte
grandes. Gracias a la mejor formación de viruta y el mayor espacio de viruta, estas
hojas tienen un empleo más universal que el modelo de diente fino.
Nota: ■ La estabilidad de la máquina y de sujeción de la pieza es un requisito importante.
En caso de no observar este aspecto, existe peligro de rotura de la hoja de sierra
circular.
■ Las tolerancias permitidas con respecto a la oscilación circular y la concentrici-
dad según DIN 1840 no se alcanzan en gran medida.
■ Dimensiones especiales a petición.
17 9800 17 9820
Ángulo de desprendimiento

3° 12°

Diente angular forma A Diente en flecha forma A

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S K N N
17 9800/ 9820 1200 700 200 140 140 90 40 110 100 90 125 400 600 ○ ● ● ●
⌀×grosor 17C 17 9800 17C 17 9820 Grosor ⌀ del Número de dientes Z ⌀×grosor 17C 17 9800 17C 17 9820 Grosor ⌀ del Número de dientes Z
taladro taladro
Hoja de sierra circular MDI Hoja de sierra circular MDI
Din 1838 B 17 9800 17 9820 Din 1838 B 17 9800 17 9820
DIN 1837 A fino DIN 1837 A fino
mm basto mm mm mm basto mm mm
20×0,25 (26,77) (26,77) 0,25 5 64 32 50×1 70,80 70,80 1 13 80 40
20×0,3 (27,43) (27,43) 0,3 5 64 32 50×1,2 75,81 75,81 1,2 13 80 40
20×0,5 30,09 30,09 0,5 5 50 24 50×1,6 99,41 99,41 1,6 13 64 32
20×0,6 (30,97) (30,97) 0,6 5 50 24 50×2 105,31 105,31 2 13 64 32
20×1 40,86 40,86 1 5 40 20 50×3 142,19 (142,19) 3 13 50 24
20×1,6 (53,10) (53,10) 1,6 5 40 20 63×0,3 (82,60) (82,60) 0,3 16 128 64
25×0,3 (27,29) (27,29) 0,3 8 80 40 63×0,5 78,47 78,47 0,5 16 128 64
25×0,5 30,97 30,97 0,5 8 64 32 63×0,6 (79,06) (79,06) 0,6 16 100 50
25×0,6 (31,86) (31,86) 0,6 8 64 32 63×0,8 (87,91) (87,91) 0,8 16 100 50
25×0,8 (37,03) (37,03) 0,8 8 50 24 63×1 93,22 93,22 1 16 100 50
17 25×1,2 (44,70) (44,70) 1,2 8 8 50 24 63×1,2 103,54 103,54 1,2 16 80 40
40,57
40,57
1
25×1
24
121,54
63×1,6
121,54
50
16
1,6
40
80
25×1,6 (58,70) (58,70) 1,6 8 40 20 63×2 132,75 132,75 2 16 80 40
25×2 68,30 68,30 2 8 40 20 63×2,5 151,19 151,19 2,5 16 64 32
30×0,25 (34,51) (34,51) 0,25 8 80 40 63×3 168,89 168,89 3 16 64 32
30×0,3 (31,72) (31,72) 0,3 8 80 40 80×0,5 114,46 114,46 0,5 22 128 64
30×0,4 31,72 (31,72) 0,4 8 80 40 80×0,6 (116,52) (116,52) 0,6 22 128 64
30×0,5 32,60 32,60 0,5 8 80 40 80×0,8 (118,29) (118,29) 0,8 22 128 64
30×0,6 (37,17) (37,17) 0,6 8 64 32 80×1 123,90 123,90 1 22 100 50
30×0,8 42,04 42,04 0,8 8 64 32 80×1,2 (132,75) (132,75) 1,2 22 100 50
30×1 45,72 45,72 1 8 64 32 80×1,6 148,24 148,24 1,6 22 100 50
30×1,2 (51,92) (51,92) 1,2 8 50 24 80×2 185,85 185,85 2 22 80 40
30×1,6 65,05 65,05 1,6 8 50 24 80×2,5 (211,67) (211,67) 2,5 22 80 40
30×2 74,04 74,04 2 8 50 24 80×3 (246,32) 246,32 3 22 80 40
30×2,5 (89,68) (89,68) 2,5 8 40 20 100×0,6 (171,84) (171,84) 0,6 22 128 64
40×0,4 43,52 ■ 43,52 0,4 10 100 50 100×0,8 (168,89) (168,89) 0,8 22 128 64
40×0,5 45,43 45,43 0,5 10 80 40 100×1 179,95 179,95 1 22 128 64
40×0,6 47,65 47,65 0,6 10 80 40 100×1,2 (189,54) (189,54) 1,2 22 128 64
40×0,8 (52,96) (52,96) 0,8 10 80 40 100×1,6 234,52 234,52 1,6 22 100 50
40×1 57,68 57,68 1 10 64 32 100×2 260,34 260,34 2 22 100 50
40×1,2 (65,05) (65,05) 1,2 10 64 32 100×3 359,90 359,90 3 22 80 40
40×1,6 78,47 78,47 1,6 10 64 32 125×0,8 (267,72) (267,72) 0,8 22 160 80
40×2 82,60 82,60 2 10 50 24 125×1 286,89 (286,89) 1 22 160 80
40×2,5 (96,76) (96,76) 2,5 10 50 24 125×1,2 (314,17) (314,17) 1,2 22 128 64
40×3 115,05 115,05 3 10 50 24 125×2 (380,55) 380,55 2 22 128 64
50×0,5 57,52 57,52 0,5 13 100 50 125×2,5 (463,15) (463,15) 2,5 22 100 50
50×0,6 (58,70) (58,70) 0,6 13 100 50 125×3 (541,32) (541,32) 3 22 100 50
50×0,8 (63,72) (63,72) 0,8 13 80 40
354
