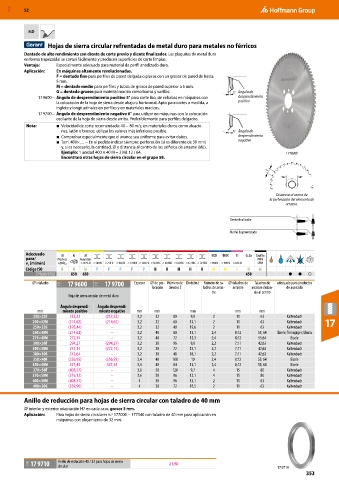

MXD 52

MD

Hojas de sierra circular refrentadas de metal duro para metales no férricos
Dentado de alto rendimiento con diente de corte previo y diente finalizador. Las plaquitas de metal duro
en forma trapezoidal se cortan fácilmente y producen superficies de corte limpias.
Ventaja: Especialmente adecuado para material de perfil anodizado duro.
Aplicación: En máquinas altamente revolucionadas.
F = dentado fino para perfiles de pared delgada o placas con un grosor de pared de hasta
5 mm.
M = dentado medio para perfiles y tubos de grosor de pared superior a 5 mm.
G = dentado grueso para material macizo como barras y varillas. 5° Ángulo de
17 9600 – Ángulo de desprendimiento positivo 5° para corte liso, sin rebabas en máquinas con desprendimiento
la colocación de la hoja de sierra desde abajo u horizontal. Apto para cortes a medida, a positivo
inglete y longitudinales en perfiles y en materiales macizos.
17 9700 – Ángulo de desprendimiento negativo 6° para utilizar en máquinas con la colocación
oscilante de la hoja de sierra desde arriba. Preferiblemente para perfiles delgados.
Nota: ■ Velocidad de corte recomendada: 40 − 80 m/s, en materiales duros como aleacio-
nes, latón o bronce, utilizar los valores más inferiores posible. 6° Ángulo de
■ Comprobar especialmente que el avance sea uniforme para evitar daños. desprendimiento
■ Tam. 400×. . . − En el pedido indicar siempre: perforación (si es diferente de 30 mm) negativo
y, si es necesario, la cantidad, ⌀ y distancia al centro de los orificios de arrastre (ML).
Ejemplo: 1 unidad 400 × 40 M − 2 ML 12 / 64. 17 9600
Encontrará otras hojas de sierra circular en el grupo 58.

t

Distancia al centro de
la perforación del elemento de
arrastre.

Diente finalizador
Macho de prerroscado

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N N
17 9600/ 9700 850 650 450 ● ● ○
⌀×taladro 11T 17 9600 11T 17 9700 Espesor ⌀ de per- Número de División t Número de ta- ⌀ taladros de Taladros de adecuado para productos
foración dientes Z ladros de arras- arrastre arrastre distan- de aserrado
tre cia al centro
Hoja de sierra circular de metal duro
Ángulo desprendi- Ángulo desprendi-
mm miento positivo miento negativo mm mm mm mm mm
250×32F 252,22 (252,22) 3,2 32 80 9,8 2 11 63 Kaltenbach
250×32M (214,62) (214,62) 3,2 32 60 13,1 2 11 63 Kaltenbach 17
250×32G (195,44) – 3,2 32 40 19,6 2 11 63 Kaltenbach
250×40M (214,62) – 3,2 40 60 13,1 2;4 8;12 55; 64 Eisele; Trennjäger; Ulmia
275×40M 272,14 – 3,2 40 72 12,3 2;4 8;12 55;64 Eisele
300×30F 294,27 (294,27) 3,2 30 96 9,8 2;2 7;11 42;63 Kaltenbach
300×30M 272,14 (272,14) 3,2 30 72 13,1 2;2 7;11 42;63 Kaltenbach
300×30G 242,64 – 3,2 30 48 18,1 2;2 7;11 42;63 Kaltenbach
350×40F (356,95) (356,95) 3,4 40 108 10 2;4 8;12 55; 64 Eisele
350×40M 327,45 327,45 3,4 40 84 13,1 2;4 8;12 55; 64 Eisele
370×50F (408,57) – 3,6 50 120 9,7 4 15 80 Kaltenbach
370×50M (376,12) – 3,6 50 96 12,1 4 15 80 Kaltenbach
400×30M (408,57) – 4 30 96 13,1 2 11 63 Kaltenbach
400×30G (359,90) – 4 30 72 18,5 2 11 63 Kaltenbach

Anillo de reducción para hojas de sierra circular con taladro de 40 mm
⌀ interior y exterior adaptación H7 en cada caso, grosor 3 mm.
Aplicación: Para hojas de sierra circulares n.º 177000 − 177540 con taladro de 40 mm para aplicación en
máquinas con alojamiento de 32 mm.

17B 17 9710 Anillo de reducción 40 / 32 para hojas de sierra 21,98 17 9710
circular
353
