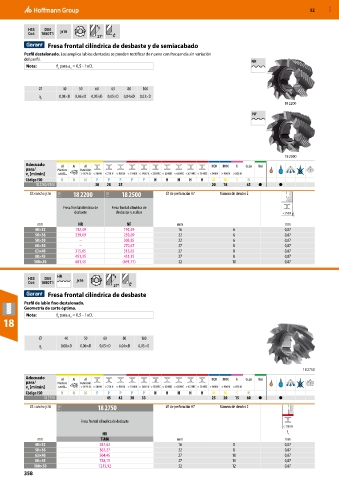

Page 358 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

HSS DIN
Co5 1880T1 js16
27°
Fresa frontal cilíndrica de desbaste y de semiacabado
Perfil destalonado. Los amplios labios dentados se pueden rectificar de nuevo con frecuencia sin variación
del perfil.
NR
Nota: f z para a = 0,5 - 1×D.
e

⌀ 40 50 60 63 80 100
a p 0,08×D 0,06×D 0,05×D 0,05×D 0,04×D 0,03×D
18 2200
NF

18 2500
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
18 2200/ 2500 30 28 25 20 18 45 ● ●
⌀×ancho js16 11U 18 2200 11U 18 2500 ⌀ de perforación H7 Número de dientes Z

Fresa frontal cilíndrica de Fresa frontal cilíndrica de
desbaste desbastar y acabar < 750 N f z

mm NR NF mm mm
40×32 192,49 192,49 16 6 0,07
50×36 239,69 239,69 22 6 0,07
50×50 – 303,85 22 6 0,07
60×30 – 270,67 27 8 0,07
63×40 315,65 315,65 27 8 0,07
80×45 451,35 451,35 27 8 0,07
100×50 681,45 (691,77) 32 10 0,07

HR
HSS DIN js16
Co5 1880T1
27°
Fresa frontal cilíndrica de desbaste
Perfil de labio fino destalonado.
Geometría de corte óptima.
Nota: f z para a = 0,5 - 1×D.
e
18

⌀ 40 50 60 80 100
a p 0,08×D 0,06×D 0,05×D 0,04×D 0,03×D

18 2750
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
18 2750 45 42 38 33 25 20 15 60 ● ●
⌀×ancho js16 11U 18 2750 ⌀ de perforación H7 Número de dientes Z

Fresa frontal cilíndrica de desbaste
< 1100 N
HR f z
mm TiAlN mm mm
40×32 287,62 16 8 0,07
50×36 367,27 22 8 0,07
63×40 504,45 27 10 0,07
80×45 758,15 27 10 0,07
100×50 1213,92 32 12 0,07
358
