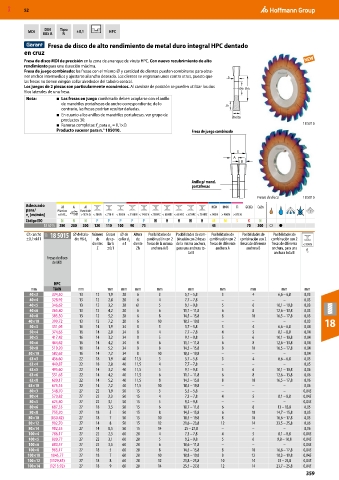

MXD 52

DIN
MDI 885 A Tipo ±0,1 HPC
N

Fresa de disco de alto rendimiento de metal duro integral HPC dentado
en cruz
Fresa de disco MDI de precisión en la zona de arranque de viruta HPC. Con nuevo recubrimiento de alto
rendimiento para una duración máxima.
Fresa de juego combinado: las fresas con el mismo ⌀ y cantidad de dientes pueden combinarse para obte-
ner anchos intermedios y ajustarse al ancho deseado. Los dientes se engranan unos contra otros, puesto que b
las fresas no tienen ningún collar alrededor del taladro central.
Los juegos de 2 piezas son particularmente económicos. Al cambiar de posición se pueden utilizar los dos
filos laterales de una fresa. Ød1 Ød2
Nota: ■ Las fresas en juego combinado deben acoplarse con el anillo
de mandriles portafresas de ancho correspondiente; de lo Zh
contrario, las fresas podrían resultar dañadas.
■ En cuanto a los anillos de mandriles portafresas, ver grupo de Breite
productos 30.
■ Ranuras completas: f para a = 0,1×D. 18 5015
z
e
Producto sucesor para n.° 185010. Fresa de juego combinado

E
A
B

Anillo p/ mand.
portafresas

Fresas de disco 18 5015
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
18 5015 280 280 200 120 110 100 90 75 45 70 300 ○ ●
⌀×ancho 11V 18 5015 ⌀ del tala- Número Grosor ⌀ de Altura Posibilidades de Posibilidades de com- Posibilidades de Posibilidades de Posibilidades de
±0,1×k11 dro H6 d 1 de de co- collar d 2 de combinación con 2 binación con 2 fresas combinación con 2 combinación con 2 combinación con 2
dientes llar b ±1 diente fresas de la misma de la misma anchura, fresas de diferente fresas de diferente fresas de diferente < 900 N
Z ±0,1 Zh anchura A/B para una anchura to- anchura A anchura B anchura, para una f
tal E anchura total E z
Fresas de disco
de MDI

HPC
mm TiAlN mm mm mm mm mm mm mm mm mm mm
40×3 324,50 13 12 1,9 28 6 3 5,7 – 5,8 3 4 6,6 – 6,8 0,03
40×4 328,92 13 12 2,8 28 6 4 7,7 – 7,8 – – – 0,03
40×5 346,62 13 12 3,2 28 61 5 9,1 – 9,8 5 6 10,1 – 10,8 0,03
40×6 365,80 13 12 4,2 28 6 6 11,1 – 11,8 6 8 12,6 – 13,8 0,03
40×8 383,50 13 12 5,2 28 6 8 14,5 – 15,8 8 10 16,5 – 17,8 0,03
40×10 399,72 13 12 7,2 28 6 10 18,5 – 19,8 – – – 0,03 18
50×3 351,05 16 14 1,9 34 8 3 5,7 – 5,8 3 4 6,6 – 6,8 0,04
50×4 374,65 16 14 2,8 34 8 4 7,7 – 7,8 4 5 8,1 – 8,8 0,04
50×5 417,42 16 14 3,2 34 8 5 9,1 – 9,8 5 6 10,1 – 10,8 0,04
50×6 464,62 16 14 4,2 34 8 6 11,1 – 11,8 6 8 12,6 – 13,8 0,04
50×8 519,20 16 14 5,2 34 8 8 14,5 – 15,8 8 10 16,5 – 17,8 0,04
50×10 582,62 16 14 7,2 34 8 10 18,5 – 19,8 – – – 0,04
63×3 436,60 22 18 1,9 40 11,5 3 5,7 – 5,8 3 4 6,6 – 6,8 0,05
63×4 449,87 22 18 2,8 40 11,5 4 7,7 – 7,8 – – – 0,05
63×5 495,60 22 14 3,2 40 11,5 5 9,1 – 9,8 5 6 10,1 – 10,8 0,06
63×6 551,65 22 14 4,2 40 11,5 6 11,1 – 11,8 6 8 12,6 – 13,8 0,06
63×8 609,17 22 14 5,2 40 11,5 8 14,5 – 15,8 8 10 16,5 – 17,8 0,06
63×10 675,55 22 14 7,2 40 11,5 10 18,5 – 19,8 – – – 0,06
80×3 548,70 27 22 1,9 50 15 3 5,5 – 5,8 – – – 0,045
80×4 570,82 27 22 2,3 50 15 4 7,3 – 7,8 4 5 8,1 – 8,8 0,045
80×5 625,40 27 22 3,1 50 15 5 9,2 – 9,8 – – – 0,045
80×6 687,35 27 18 3,5 50 15 6 10,7 – 11,8 6 8 13 – 13,8 0,05
80×8 755,20 27 18 5 50 15 8 14,5 – 15,8 6 10 14,7 – 15,8 0,05
80×10 (830,42) 27 18 7 50 15 10 18,5 – 19,8 8 10 16,6 – 17,8 0,05
80×12 902,70 27 14 8 50 15 12 21,6 – 23,8 12 14 23,5 – 25,8 0,06
80×14 982,35 27 14 8,5 50 15 14 25 – 27,8 – – – 0,06
100×4 786,17 27 22 2,3 60 20 4 7,3 – 7,8 4 5 8,1 – 8,8 0,045
100×5 809,77 27 22 3,1 60 20 5 9,2 – 9,8 5 6 9,8 – 10,8 0,045
100×6 880,57 27 22 3,5 60 20 6 10,6 – 11,8 – – – 0,045
100×8 963,17 27 18 5 60 20 8 14,5 – 15,8 8 10 16,6 – 17,8 0,045
100×10 1045,77 27 18 7 60 20 10 18,8 – 19,8 8 12 18,3 – 19,8 0,045
100×12 (1129,85) 27 18 8 60 20 12 21,8 – 23,8 10 14 22 – 23,8 0,045
100×14 (1213,92) 27 18 9 60 20 14 25,5 – 27,8 12 14 23,7 – 25,8 0,045
