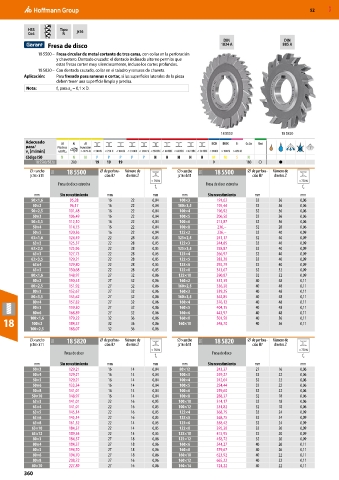

Page 360 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

HSS Tipo
Co5 N js16

DIN DIN
Fresa de disco 1834 A 885 A
18 5500 – Fresa circular de metal cortante de tres caras, con collar en la perforación
y chavetero. Dentado cruzado: el dentado inclinado alterno permite que
estas fresas corten muy silenciosamente, incluso los cortes profundos.
18 5820 – Con dentado cruzado, collar en el taladro y ranuras de chaveta.
Aplicación: Para fresado para ranuras o cortar, si las superficies laterales de la pieza
deben tener una superficie limpia y precisa.
Nota: f para a = 0,1 × D.
e
z

18 5500 18 5820
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
18 5500/ 5820 200 19 19 19 9 180 ○ ●
⌀×ancho 11U 18 5500 ⌀ de perfora- Número de ⌀×ancho 11U 18 5500 ⌀ de perfora- Número de
js16×k11 ción H7 dientes Z js16×k11 ción H7 dientes Z
< 750 N < 750 N
Fresa de disco estrecha Fresa de disco estrecha
f z f z
mm Sin revestimiento mm mm mm Sin revestimiento mm mm
50×1,6 95,28 16 22 0,04 100×3 191,02 32 36 0,06
50×2 96,17 16 22 0,04 100×3,5 195,44 32 36 0,06
50×2,5 101,48 16 22 0,04 100×4 196,92 32 36 0,06
50×3 106,49 16 22 0,04 100×5 206,50 32 36 0,06
50×3,5 112,10 16 22 0,04 100×6 213,87 32 36 0,06
50×4 114,75 16 22 0,04 100×8 236,– 32 28 0,06
50×5 120,36 16 22 0,04 125×2 236,– 32 40 0,09
63×1,6 124,49 22 28 0,05 125×2,5 241,17 32 40 0,09
63×2 125,37 22 28 0,05 125×3 244,85 32 40 0,09
63×2,5 125,96 22 28 0,05 125×3,5 258,87 32 40 0,09
63×3 127,73 22 28 0,05 125×4 266,97 32 40 0,09
63×3,5 129,21 22 28 0,05 125×5 283,20 32 40 0,09
63×4 129,80 22 28 0,05 125×6 292,79 32 40 0,09
63×5 130,68 22 28 0,05 125×8 343,67 32 32 0,09
80×1,6 148,97 27 32 0,06 125×10 390,87 32 32 0,09
80×2 150,45 27 32 0,06 160×2 333,35 40 48 0,11
80×2,5 151,92 27 32 0,06 160×2,5 336,30 40 48 0,11
80×3 152,67 27 32 0,06 160×3 339,25 40 48 0,11
80×3,5 155,62 27 32 0,06 160×3,5 362,85 40 48 0,11
80×4 157,82 27 32 0,06 160×4 376,12 40 48 0,11
80×5 159,30 27 32 0,06 160×5 404,15 40 48 0,11
80×6 168,89 27 32 0,06 160×6 443,97 40 48 0,11
160×8
18 100×1,6 179,22 32 36 0,06 160×10 501,50 40 36 0,11
40
36
548,70
184,37
100×2
0,06
36
0,11
32
100×2,5 188,07 32 36 0,06
⌀×ancho 11U 18 5820 ⌀ de perfora- Número de ⌀×ancho 11U 18 5820 ⌀ de perfora- Número de
js16×k11 ción H7 dientes Z js16×k11 ción H7 dientes Z
< 750 N < 750 N
Fresa de disco Fresa de disco
f z f z
mm Sin revestimiento mm mm mm Sin revestimiento mm mm
50×3 129,21 16 14 0,04 80×12 243,37 27 16 0,06
50×4 129,21 16 14 0,04 100×3 249,27 32 22 0,06
50×5 129,21 16 14 0,04 100×4 242,64 32 22 0,06
50×6 133,34 16 14 0,04 100×5 254,44 32 22 0,06
50×8 141,01 16 14 0,04 100×6 259,60 32 22 0,06
50×10 148,97 16 14 0,04 100×8 288,37 32 18 0,06
63×3 141,01 22 16 0,05 100×10 314,17 32 18 0,06
63×4 141,01 22 16 0,05 100×12 334,82 32 18 0,06
63×5 145,14 22 16 0,05 125×4 368,75 32 24 0,09
63×6 145,14 22 16 0,05 125×5 368,75 32 24 0,09
63×8 161,52 22 14 0,05 125×6 358,42 32 24 0,09
63×10 184,37 22 14 0,05 125×8 395,30 32 20 0,09
63×12 189,54 22 14 0,05 125×10 415,95 32 20 0,09
80×3 184,37 27 18 0,06 125×12 458,72 32 20 0,09
80×4 184,37 27 18 0,06 160×6 544,27 40 26 0,11
80×5 194,70 27 18 0,06 160×8 579,67 40 26 0,11
80×6 194,70 27 18 0,06 160×10 623,92 40 22 0,11
80×8 208,72 27 16 0,06 160×12 665,22 40 22 0,11
80×10 227,89 27 16 0,06 160×14 724,22 40 22 0,11
