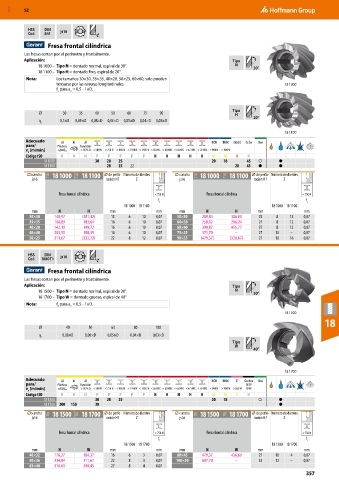

MXD 52

HSS DIN
Co5 841 js16

Fresa frontal cilíndrica
Las fresas cortan por el perímetro y frontalmente.
Aplicación: Tipo
18 1000 – Tipo N = dentado normal, espiral de 30°. N 30°
18 1100 – Tipo H = dentado fino, espiral de 20°.
Nota: Los tamaños 30×30, 35×35, 40×20, 50×25, 60×60, solo pueden
tensarse por las ranuras longitudinales. 18 1000
f para a = 0,5 - 1×D.
z
e

Tipo
⌀ 30 35 40 50 60 75 90 H
a p 0,1×D 0,09×D 0,08×D 0,06×D 0,05×D 0,04×D 0,03×D 20°
18 1100
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
18 1000 30 28 25 20 18 45 ○ ●
18 1100 28 25 22 20 45 ● ●
⌀×ancho 11U 18 1000 11U 18 1100 ⌀ de perfo- Número de dientes ⌀×ancho 11U 18 1000 11U 18 1100 ⌀ de perfo- Número de dientes
js16 ración H7 Z js16 ración H7 Z

Fresa frontal cilíndrica < 750 N Fresa frontal cilíndrica < 750 N
f z f z
18 1000 18 1100 18 1000 18 1100
mm N H mm mm mm N H mm mm
30×30 148,97 (181,42) 13 6 10 0,07 50×50 289,84 306,80 22 8 12 0,07
35×35 168,89 183,64 16 6 10 0,07 60×30 250,02 266,24 27 8 12 0,07
40×20 142,19 149,72 16 6 10 0,07 60×60 390,87 455,77 27 8 12 0,07
40×40 203,55 198,39 16 6 10 0,07 75×35 371,70 – 27 10 – 0,07
50×25 211,67 (222,72) 22 8 12 0,07 90×35 (479,37) (520,67) 27 10 16 0,07

HSS DIN
Co5 1880T1 js16

Fresa frontal cilíndrica
Las fresas cortan por el perímetro y frontalmente.
Aplicación: Tipo
18 1500 – Tipo N = dentado normal, espiral de 30°. N 30°
18 1700 – Tipo W = dentado grueso, espiral de 40°
Nota: f para a = 0,5 - 1×D.
z
e
18 1500
18
⌀ 40 50 63 80 100
a p 0,08×D 0,06×D 0,05×D 0,04×D 0,03×D
Tipo
W
40°

18 1700
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
18 1500 30 28 25 20 18 ○ ●
18 1700 200 150 30 ●
⌀×ancho 11U 18 1500 11U 18 1700 ⌀ de perfo- Número de dientes ⌀×ancho 11U 18 1500 11U 18 1700 ⌀ de perfo- Número de dientes
js16 ración H7 Z js16 ración H7 Z

Fresa frontal cilíndrica < 750 N Fresa frontal cilíndrica < 750 N
f z f z
18 1500 18 1700 18 1500 18 1700
mm N W mm mm mm N W mm mm
40×32 176,27 184,37 16 6 3 0,07 80×45 479,37 436,60 27 10 4 0,07
50×36 230,84 211,67 22 8 3 0,07 100×50 607,70 – 32 12 – 0,07
63×40 318,60 268,45 27 8 4 0,07
357
