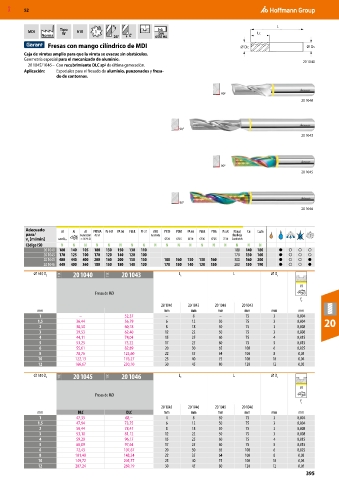

MXD 52

L
MDI Tipo h10 1 h6 LC
DIN
W
Norma 26° 6535 HA
Fresas con mango cilíndrico de MDI DC DS
Caja de virutas amplio para que la viruta se evacue sin obstáculos.
Geometría especial para el mecanizado de aluminio. 20 1040
20 1045/1046 – Con recubrimiento DLC sp 2 de última generación.
Aplicación: Especiales para el fresado de aluminio, punzonados y fresa-
do de contornos.

90°
20 1040

90°
20 1043

90°
20 1045

90°
20 1046

Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
20 1040 180 140 105 180 130 150 130 110 180 140 180 ● ○ ○ ○
20 1043 170 125 100 170 120 140 120 100 170 130 160 ● ○ ○ ○
20 1045 480 440 400 200 160 200 150 130 180 160 150 130 160 300 160 200 ● ○ ○ ●
20 1046 440 400 360 180 150 180 140 120 170 150 140 120 150 280 150 190 ● ○ ○ ●
⌀ h10 D C 11X 20 1040 11X 20 1043 L c L ⌀ D s

Fresas de MDI
f z
20 1040 20 1043 20 1040 20 1043
mm mm mm mm mm mm mm
1 – 52,37 – 8 – 75 3 0,004
1,5 36,44 56,79 6 12 50 75 3 0,004 20
2 38,50 60,18 8 18 50 75 3 0,008
3 39,53 62,40 12 22 50 75 3 0,008
4 44,11 74,04 15 25 60 75 4 0,015
5 53,25 75,22 17 25 60 75 5 0,015
6 55,61 82,89 20 30 65 100 6 0,025
8 78,76 123,60 22 35 64 100 8 0,03
10 122,13 176,27 25 40 75 100 10 0,04
12 166,67 230,10 30 45 80 120 12 0,05

⌀ h10 D C 11X 20 1045 11X 20 1046 L c L ⌀ D s

Fresas de MDI
f z
20 1045 20 1046 20 1045 20 1046
mm DLC DLC mm mm mm mm mm mm
1 47,35 68,– 4 8 50 75 3 0,004
1,5 47,94 73,75 6 12 50 75 3 0,004
2 50,44 78,47 8 18 50 75 3 0,008
3 53,10 81,12 12 22 50 75 3 0,008
4 59,29 96,17 15 25 60 75 4 0,015
5 68,89 97,64 17 25 60 75 5 0,015
6 72,43 107,67 20 30 65 100 6 0,025
8 101,48 148,24 22 35 64 100 8 0,03
10 149,72 205,77 25 40 75 100 10 0,04
12 207,24 269,19 30 45 80 120 12 0,05
