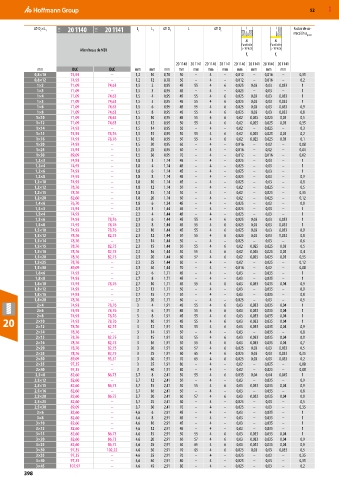

Page 398 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

⌀ D ×L 1 11X 20 1140 11X 20 1141 L c L 1 ⌀ D 1 L ⌀ D s Factor de co-
c
rrección a p corr
Microfresas de MDI
f z f z

20 1140 20 1141 20 1140 20 1141 20 1140 20 1141 20 1140 20 1141
mm DLC DLC mm mm mm mm mm mm mm mm mm mm mm
0,8×10 74,93 – 1,2 10 0,78 50 – 4 – 0,012 – 0,016 – 0,35
0,8×12 74,93 – 1,2 12 0,78 50 – 4 – 0,012 – 0,016 – 0,2
1×2 71,09 74,63 1,5 2 0,95 45 55 4 6 0,025 0,03 0,03 0,033 1
1×3 71,09 – 1,5 3 0,95 45 – 4 – 0,025 – 0,03 – 1
1×4 71,09 74,63 1,5 4 0,95 45 55 4 6 0,025 0,03 0,03 0,033 1
1×5 71,09 74,63 1,5 5 0,95 45 55 4 6 0,025 0,03 0,03 0,033 1
1×6 71,09 74,63 1,5 6 0,95 45 55 4 6 0,025 0,03 0,03 0,033 0,9
1×8 71,09 74,63 1,5 8 0,95 45 55 4 6 0,025 0,03 0,03 0,033 0,8
1×10 71,09 74,63 1,5 10 0,95 45 55 4 6 0,02 0,025 0,025 0,03 0,5
1×12 71,09 74,63 1,5 12 0,95 50 55 4 6 0,02 0,025 0,025 0,03 0,35
1×14 74,93 – 1,5 14 0,95 50 – 4 – 0,02 – 0,025 – 0,3
1×15 74,93 78,76 1,5 15 0,95 50 55 4 6 0,02 0,025 0,025 0,03 0,2
1×16 74,93 78,76 1,5 16 0,95 50 55 4 6 0,02 0,025 0,025 0,03 0,1
1×20 74,93 – 1,5 20 0,95 60 – 4 – 0,016 – 0,02 – 0,08
1×25 74,93 – 1,5 25 0,95 60 – 4 – 0,016 – 0,02 – 0,04
1×30 89,09 – 1,5 30 0,95 70 – 4 – 0,012 – 0,016 – 0,02
1,2×3 74,93 – 1,8 3 1,14 45 – 4 – 0,025 – 0,03 – 1
1,2×4 74,93 – 1,8 4 1,14 45 – 4 – 0,025 – 0,03 – 1
1,2×6 74,93 – 1,8 6 1,14 45 – 4 – 0,025 – 0,03 – 1
1,2×8 74,93 – 1,8 8 1,14 45 – 4 – 0,025 – 0,03 – 0,9
1,2×10 74,93 – 1,8 10 1,14 45 – 4 – 0,025 – 0,03 – 0,8
1,2×12 78,76 – 1,8 12 1,14 50 – 4 – 0,02 – 0,025 – 0,5
1,2×15 78,76 – 1,8 15 1,14 50 – 4 – 0,02 – 0,025 – 0,35
1,2×20 82,60 – 1,8 20 1,14 60 – 4 – 0,02 – 0,025 – 0,12
1,4×6 76,70 – 1,8 6 1,34 45 – 4 – 0,025 – 0,03 – 0,8
1,5×3 74,93 – 2,3 3 1,44 45 – 4 – 0,025 – 0,03 – 1
1,5×4 74,93 – 2,3 4 1,44 45 – 4 – 0,025 – 0,03 – 1
1,5×6 74,93 78,76 2,3 6 1,44 45 55 4 6 0,025 0,03 0,03 0,033 1
1,5×8 74,93 78,76 2,3 8 1,44 45 55 4 6 0,025 0,03 0,03 0,033 1
1,5×10 74,93 78,76 2,3 10 1,44 45 55 4 6 0,025 0,03 0,03 0,033 0,9
1,5×12 78,76 82,75 2,3 12 1,44 50 55 4 6 0,025 0,03 0,03 0,033 0,8
1,5×14 78,76 – 2,3 14 1,44 50 – 4 – 0,025 – 0,03 – 0,6
1,5×15 78,76 82,75 2,3 15 1,44 50 55 4 6 0,02 0,025 0,025 0,03 0,5
1,5×16 78,76 82,75 2,3 16 1,44 50 55 4 6 0,02 0,025 0,025 0,03 0,4
1,5×20 78,76 82,75 2,3 20 1,44 60 57 4 6 0,02 0,025 0,025 0,03 0,35
1,5×25 78,76 – 2,3 25 1,44 60 – 4 – 0,02 – 0,025 – 0,12
1,5×30 89,09 – 2,3 30 1,44 70 – 4 – 0,016 – 0,02 – 0,08
1,8×6 74,93 – 2,7 6 1,71 45 – 4 – 0,03 – 0,035 – 1
1,8×8 74,93 – 2,7 8 1,71 45 – 4 – 0,03 – 0,035 – 1
1,8×10 74,93 78,76 2,7 10 1,71 45 55 4 6 0,03 0,033 0,035 0,04 0,9
1,8×12 74,93 – 2,7 12 1,71 50 – 4 – 0,03 – 0,035 – 0,9
1,8×15 74,93 – 2,7 15 1,71 50 – 4 – 0,03 – 0,035 – 0,8
1,8×20 78,76 – 2,7 20 1,71 60 – 4 – 0,025 – 0,03 – 0,5
2×4 74,93 78,76 3 4 1,91 45 55 4 6 0,03 0,033 0,035 0,04 1
2×6 74,93 78,76 3 6 1,91 45 55 4 6 0,03 0,033 0,035 0,04 1
2×8 74,93 78,76 3 8 1,91 45 55 4 6 0,03 0,033 0,035 0,04 1
20 2×10 74,93 78,76 3 3 10 1,91 45 55 4 4 6 6 0,03 0,033 0,035 0,04 0,9
1
0,033
50
55
1,91
0,03
0,035
78,76
2×12
82,75
0,04
12
2×14 78,76 – 3 14 1,91 50 – 4 – 0,03 – 0,035 – 0,8
2×15 78,76 82,75 3 15 1,91 50 55 4 6 0,03 0,033 0,035 0,04 0,8
2×16 78,76 82,75 3 16 1,91 50 55 4 6 0,03 0,033 0,035 0,04 0,7
2×20 78,76 82,75 3 20 1,91 60 57 4 6 0,025 0,03 0,03 0,033 0,5
2×25 78,76 82,75 3 25 1,91 60 65 4 6 0,025 0,03 0,03 0,033 0,35
2×30 89,09 93,51 3 30 1,91 70 65 4 6 0,025 0,03 0,03 0,033 0,2
2×35 97,35 – 3 35 1,91 80 – 4 – 0,02 – 0,025 – 0,08
2×40 97,35 – 3 40 1,91 80 – 4 – 0,02 – 0,025 – 0,08
2,5×8 82,60 86,73 3,7 8 2,41 50 55 4 6 0,035 0,04 0,04 0,045 1
2,5×12 82,60 – 3,7 12 2,41 50 – 4 – 0,03 – 0,035 – 0,9
2,5×15 82,60 86,73 3,7 15 2,41 50 55 4 6 0,03 0,033 0,035 0,04 0,9
2,5×16 82,60 – 3,7 16 2,41 50 – 4 – 0,03 – 0,035 – 0,8
2,5×20 82,60 86,73 3,7 20 2,41 60 57 4 6 0,03 0,033 0,035 0,04 0,8
2,5×25 82,60 – 3,7 25 2,41 60 – 4 – 0,025 – 0,03 – 0,5
2,5×30 89,09 – 3,7 30 2,41 70 – 4 – 0,025 – 0,03 – 0,35
3×6 82,60 – 4,6 6 2,91 45 – 4 – 0,03 – 0,035 – 1
3×8 82,60 – 4,6 8 2,91 45 – 4 – 0,03 – 0,035 – 1
3×10 82,60 – 4,6 10 2,91 45 – 4 – 0,03 – 0,035 – 1
3×12 82,60 – 4,6 12 2,91 45 – 4 – 0,03 – 0,035 – 1
3×15 82,60 86,73 4,6 15 2,91 50 55 4 6 0,03 0,033 0,035 0,04 1
3×20 82,60 86,73 4,6 20 2,91 60 57 4 6 0,03 0,033 0,035 0,04 0,9
3×25 82,60 86,73 4,6 25 2,91 60 65 4 6 0,03 0,033 0,035 0,04 0,8
3×30 97,35 102,22 4,6 30 2,91 70 65 4 6 0,025 0,03 0,03 0,033 0,5
3×35 97,35 – 4,6 35 2,91 70 – 4 – 0,025 – 0,03 – 0,35
3×40 97,35 – 4,6 40 2,91 80 – 4 – 0,025 – 0,03 – 0,35
3×45 107,97 – 4,6 45 2,91 80 – 4 – 0,025 – 0,03 – 0,2
