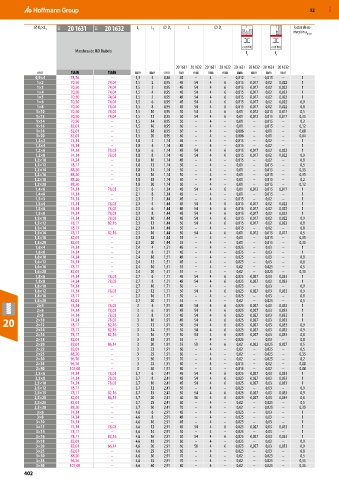

Page 402 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

⌀ D ×L 1 11X 20 1631 11X 20 1632 L c L 1 ⌀ D 1 L ⌀ D s Factor de co-
C
rrección a p corr

Microfresa de MDI Diabolo f z f z

20 1631 20 1632 20 1631 20 1632 20 1631 20 1632 20 1631 20 1632
mm TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm mm
0,9×4 78,76 – 1,3 4 0,88 45 – 4 – 0,012 – 0,015 – 1
1×2 70,50 74,04 1,5 2 0,95 45 54 4 6 0,015 0,017 0,02 0,022 1
1×3 70,50 74,04 1,5 3 0,95 45 54 4 6 0,015 0,017 0,02 0,022 1
1×4 70,50 74,04 1,5 4 0,95 45 54 4 6 0,015 0,017 0,02 0,022 1
1×5 70,50 74,04 1,5 5 0,95 45 54 4 6 0,015 0,017 0,02 0,022 1
1×6 70,50 74,04 1,5 6 0,95 45 54 4 6 0,015 0,017 0,02 0,022 0,9
1×8 70,50 74,04 1,5 8 0,95 45 54 4 6 0,015 0,017 0,02 0,022 0,8
1×10 70,50 74,04 1,5 10 0,95 50 54 4 6 0,01 0,012 0,015 0,017 0,5
1×12 70,50 74,04 1,5 12 0,95 50 54 4 6 0,01 0,012 0,015 0,017 0,35
1×14 70,50 – 1,5 14 0,95 50 – 4 – 0,01 – 0,015 – 0,2
1×16 82,01 – 1,5 16 0,95 60 – 4 – 0,01 – 0,015 – 0,12
1×18 82,01 – 1,5 18 0,95 60 – 4 – 0,006 – 0,01 – 0,08
1×20 82,01 – 1,5 20 0,95 60 – 4 – 0,006 – 0,01 – 0,04
1,2×2 74,34 – 1,8 2 1,14 45 – 4 – 0,015 – 0,02 – 1
1,2×4 74,34 – 1,8 4 1,14 45 – 4 – 0,015 – 0,02 – 1
1,2×6 74,34 78,03 1,8 6 1,14 45 54 4 6 0,015 0,017 0,02 0,022 1
1,2×8 74,34 78,03 1,8 8 1,14 45 54 4 6 0,015 0,017 0,02 0,022 0,9
1,2×10 74,34 – 1,8 10 1,14 45 – 4 – 0,015 – 0,02 – 0,8
1,2×12 78,17 – 1,8 12 1,14 50 – 4 – 0,01 – 0,015 – 0,5
1,2×14 88,20 – 1,8 14 1,14 50 – 4 – 0,01 – 0,015 – 0,35
1,2×16 88,20 – 1,8 16 1,14 50 – 4 – 0,01 – 0,015 – 0,35
1,2×18 88,20 – 1,8 18 1,14 60 – 4 – 0,01 – 0,015 – 0,2
1,2×20 88,20 – 1,8 20 1,14 60 – 4 – 0,01 – 0,015 – 0,12
1,4×6 74,34 78,03 2,1 6 1,34 45 54 4 6 0,01 0,012 0,015 0,017 1
1,4×8 74,34 – 2,1 8 1,34 45 – 4 – 0,01 – 0,015 – 1
1,5×3 74,34 – 2,3 3 1,44 45 – 4 – 0,015 – 0,02 – 1
1,5×4 74,34 78,03 2,3 4 1,44 45 54 4 6 0,015 0,017 0,02 0,022 1
1,5×6 74,34 78,03 2,3 6 1,44 45 54 4 6 0,015 0,017 0,02 0,022 1
1,5×8 74,34 78,03 2,3 8 1,44 45 54 4 6 0,015 0,017 0,02 0,022 1
1,5×10 74,34 78,03 2,3 10 1,44 45 54 4 6 0,015 0,017 0,02 0,022 0,9
1,5×12 78,17 82,16 2,3 12 1,44 50 54 4 6 0,015 0,017 0,02 0,022 0,8
1,5×14 78,17 – 2,3 14 1,44 50 – 4 – 0,015 – 0,02 – 0,8
1,5×16 78,17 82,16 2,3 16 1,44 50 54 4 6 0,01 0,012 0,015 0,017 0,5
1,5×18 82,01 – 2,3 18 1,44 55 – 4 – 0,01 – 0,015 – 0,35
1,5×20 82,01 – 2,3 20 1,44 55 – 4 – 0,01 – 0,015 – 0,35
1,6×4 74,34 – 2,4 4 1,51 45 – 4 – 0,025 – 0,03 – 1
1,6×8 74,34 – 2,4 8 1,51 45 – 4 – 0,025 – 0,03 – 1
1,6×10 74,34 – 2,4 10 1,51 45 – 4 – 0,025 – 0,03 – 0,8
1,6×12 74,34 – 2,4 12 1,51 45 – 4 – 0,025 – 0,03 – 0,8
1,6×16 78,17 – 2,4 16 1,51 55 – 4 – 0,02 – 0,025 – 0,5
1,6×20 82,01 – 2,4 20 1,51 55 – 4 – 0,02 – 0,025 – 0,35
1,8×6 74,34 78,03 2,7 6 1,71 45 54 4 6 0,025 0,027 0,03 0,033 1
1,8×8 74,34 78,03 2,7 8 1,71 45 54 4 6 0,025 0,027 0,03 0,033 1
1,8×10 74,34 – 2,7 10 1,71 50 – 4 – 0,025 – 0,03 – 0,9
1,8×12 74,34 78,03 2,7 12 1,71 50 54 4 6 0,025 0,027 0,03 0,033 0,9
1,8×16 78,17 – 2,7 16 1,71 50 – 4 – 0,025 – 0,03 – 0,8
1,8×20 82,01 – 2,7 20 1,71 55 – 4 – 0,02 – 0,025 – 0,5
2×4 74,34 78,03 3 4 1,91 45 54 4 6 0,025 0,027 0,03 0,033 1
2×6 74,34 78,03 3 6 1,91 45 54 4 6 0,025 0,027 0,03 0,033 1
2×8 74,34 78,03 3 8 1,91 45 54 4 6 0,025 0,027 0,03 0,033 1
20 2×10 74,34 78,03 3 3 10 1,91 45 54 4 4 6 6 0,025 0,027 0,03 0,033 0,9
1
78,17
0,033
0,03
0,027
82,16
54
0,025
2×12
12
1,91
50
2×14 78,17 82,16 3 14 1,91 50 54 4 6 0,025 0,027 0,03 0,033 0,9
2×16 78,17 82,16 3 16 1,91 50 54 4 6 0,025 0,027 0,03 0,033 0,8
2×18 82,01 – 3 18 1,91 55 – 4 – 0,025 – 0,03 – 0,8
2×20 82,01 86,14 3 20 1,91 55 58 4 6 0,02 0,022 0,025 0,027 0,5
2×22 82,01 – 3 22 1,91 60 – 4 – 0,02 – 0,025 – 0,5
2×25 88,20 – 3 25 1,91 60 – 4 – 0,02 – 0,025 – 0,35
2×30 96,76 – 3 30 1,91 70 – 4 – 0,02 – 0,025 – 0,2
2×35 96,76 – 3 35 1,91 80 – 4 – 0,015 – 0,02 – 0,08
2×40 107,08 – 3 40 1,91 80 – 4 – 0,015 – 0,02 – 0,08
2,5×6 74,34 78,03 3,7 6 2,41 45 54 4 6 0,025 0,027 0,03 0,033 1
2,5×8 74,34 78,03 3,7 8 2,41 45 54 4 6 0,025 0,027 0,03 0,033 1
2,5×10 74,34 78,03 3,7 10 2,41 45 54 4 6 0,025 0,027 0,03 0,033 1
2,5×12 78,17 – 3,7 12 2,41 50 – 4 – 0,025 – 0,03 – 0,9
2,5×15 78,17 82,16 3,7 15 2,41 50 54 4 6 0,025 0,027 0,03 0,033 0,9
2,5×20 82,01 86,14 3,7 20 2,41 60 58 4 6 0,025 0,027 0,03 0,033 0,8
2,5×25 82,01 – 3,7 25 2,41 60 – 4 – 0,02 – 0,025 – 0,5
2,5×30 88,20 – 3,7 30 2,41 70 – 4 – 0,02 – 0,025 – 0,35
3×6 74,34 – 4,6 6 2,91 45 – 4 – 0,025 – 0,03 – 1
3×8 74,34 – 4,6 8 2,91 45 – 4 – 0,025 – 0,03 – 1
3×10 74,34 – 4,6 10 2,91 45 – 4 – 0,025 – 0,03 – 1
3×12 74,34 78,03 4,6 12 2,91 45 54 4 6 0,025 0,027 0,03 0,033 1
3×14 78,17 – 4,6 14 2,91 50 – 4 – 0,025 – 0,03 – 1
3×16 78,17 82,16 4,6 16 2,91 50 54 4 6 0,025 0,027 0,03 0,033 1
3×18 82,01 – 4,6 18 2,91 60 – 4 – 0,025 – 0,03 – 0,9
3×20 82,01 86,14 4,6 20 2,91 60 58 4 6 0,025 0,027 0,03 0,033 0,9
3×25 82,01 – 4,6 25 2,91 60 – 4 – 0,025 – 0,03 – 0,8
3×30 88,20 – 4,6 30 2,91 70 – 4 – 0,02 – 0,025 – 0,5
3×35 96,76 – 4,6 35 2,91 70 – 4 – 0,02 – 0,025 – 0,35
3×40 107,08 – 4,6 40 2,91 80 – 4 – 0,02 – 0,025 – 0,35
