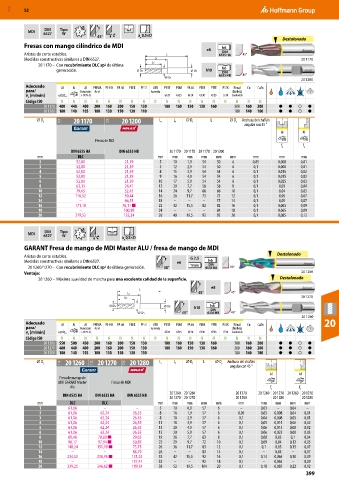

Page 399 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

DIN
MDI 6527 Tipo 2
W
45° e Destalonado
a 0,5×D
Fresas con mango cilíndrico de MDI h6
e8 DIN
Aristas de corte estables. L 6535 HA 45°
Medidas constructivas similares a DIN 6527. L1 20 1170
LC
20 1170 – Con recubrimiento DLC sp 2 de última
generación. Dc DS h10 h6
DIN
6535 HB 45°
D1
20 1200
Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
20 1170 480 440 400 200 160 200 150 130 180 160 150 130 160 300 160 200 ● ● ○ ●
20 1200 180 140 105 180 130 150 130 110 180 140 180 ● ● ○ ●
⌀ D C 11X 20 1170 12X 20 1200 L c L 1 ⌀ D 1 L ⌀ D s Anchura del chaflán
angular con 45 °
Fresas de MDI
f z f z
DIN 6535 HA DIN 6535 HB 20 1170 20 1170 20 1170 20 1200
mm DLC mm mm mm mm mm mm mm mm mm
2 52,80 21,39 5 10 1,9 54 50 6 0,05 0,008 0,01
3 52,80 21,39 5 12 2,9 54 50 6 0,1 0,008 0,01
4 52,80 21,39 8 15 3,9 54 54 6 0,1 0,015 0,02
5 52,80 21,39 9 16 4,9 54 54 6 0,1 0,015 0,02
6 52,80 21,39 10 17 5,9 54 54 6 0,1 0,025 0,03
8 63,13 24,41 12 20 7,7 58 58 8 0,1 0,03 0,04
10 79,65 32,45 14 24 9,7 66 66 10 0,1 0,04 0,05
12 116,52 50,44 16 26 11,7 73 73 12 0,1 0,05 0,07
14 – 66,53 18 – – – 75 14 0,1 0,05 0,07
16 171,10 76,11 ■ 22 32 15,5 82 82 16 0,1 0,065 0,09
18 – 100,89 24 – – – 84 18 0,1 0,065 0,09
20 279,52 133,34 26 40 19,5 92 92 20 0,1 0,085 0,12

DIN Tipo
MDI 6527 W 2
e
a 0,5×D
GARANT Fresa de mango de MDI Master ALU / fresa de mango de MDI
Destalonado
Aristas de corte estables. G 2,5
Medidas constructivas similares a DIN 6527. e6 n h6
DIN
20 1260/1270 – Con recubrimiento DLC sp 2 de última generación. 38° max 6535 HA 90°
Ventaja: 20 1260
20 1260 – Máxima suavidad de marcha para una excelente calidad de la superficie. Destalonado
e8
L
L1 45° 45°
LC 20 1270
Dc DS h10 h6
DIN
D1 45° 6535 HB 45°
20 1280
Adecuado 20
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
20 1260 550 500 450 200 160 200 150 130 180 160 150 130 160 300 160 200 ● ● ○ ●
20 1270 480 440 400 200 160 200 150 130 180 160 150 130 160 300 160 200 ● ● ○ ●
20 1280 180 140 105 180 130 150 130 110 180 140 180 ● ● ○ ●
⌀ D C 11X 20 1260 11X 20 1270 12X 20 1280 L c L 1 ⌀ D 1 L ⌀ D s Anchura del chaflán
angular con 45 °
Fresa de mango de
MDI GARANT Master Fresas de MDI
Alu f z f z
20 1260 20 1260 20 1270 20 1260 20 1270 20 1260 20 1270
DIN 6535 HA DIN 6535 HA DIN 6535 HB
20 1270 20 1270 20 1280 20 1280 20 1280
mm DLC DLC mm mm mm mm mm mm mm mm mm mm
1 61,06 – – 5 10 0,9 57 6 – 0,03 – 0,04 –
2 61,06 62,24 26,55 8 16 1,9 57 6 0,05 0,03 0,008 0,04 0,01
3 61,06 62,24 26,55 8 18 2,9 57 6 0,1 0,04 0,008 0,05 0,01
4 61,06 62,24 26,55 11 18 3,9 57 6 0,1 0,05 0,015 0,06 0,02
5 61,06 62,24 26,55 13 20 4,9 57 6 0,1 0,06 0,015 0,08 0,02
6 61,06 62,24 26,55 13 20 5,9 57 6 0,1 0,06 0,025 0,08 0,03
8 69,48 70,80 ■ 29,65 19 26 7,7 63 8 0,1 0,08 0,03 0,1 0,04
10 96,17 97,94 ■ 50,89 22 29 9,7 72 10 0,1 0,09 0,04 0,12 0,05
12 148,24 151,19 ■ 73,75 26 36 11,7 83 12 0,1 0,1 0,05 0,15 0,07
14 – – 88,79 26 – – 83 14 0,1 – 0,05 – 0,07
16 234,52 238,95 ■ 121,24 32 42 15,5 92 16 0,1 0,14 0,065 0,18 0,09
18 – – 137,47 32 – – 92 18 0,1 – 0,065 – 0,09
20 339,25 346,62 ■ 189,54 38 52 19,5 104 20 0,1 0,18 0,085 0,22 0,12
399
