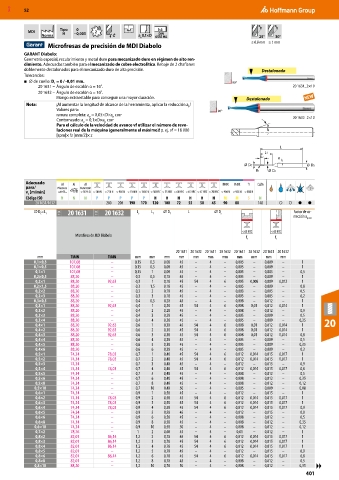

MXD 52

MDI Tipo 0 2 h5
H
−0,005
DIN
Norma a 0,1×D 6535 HA 25° 30°
e
≤ 0,8 mm ≥ 1 mm
Microfresas de precisión de MDI Diabolo
GARANT Diabolo:
Geometría especial, recubrimiento y metal duro para mecanizado duro en régimen de alto ren-
dimiento. Adecuadas también para el mecanizado de cobre electrolítico. Rebaje de 2 chaflanes
doblemente destalonados para el mecanizado duro de alta precisión. Destalonado
Tolerancias:
■ ⌀ de cuello: D = 0 / -0,01 mm. 90°
1
20 1631 – Ángulo de escalón α = 16°. 20 1631_2×10
20 1632 – Ángulo de escalón α = 16°.
Mango extraestable para conseguir una mayor duración. Destalonado
Nota: ¡Al aumentar la longitud de alcance de la herramienta, aplicar la reducción a !
p
Valores para: 90°
ranura completa: a = 0,05×D×a corr 20 1632_2×10
p
p
Contorneado: a = 0,1×D×a corr
p
p
Para el cálculo de la velocidad de avance vf utilizar el número de revo- α
luciones real de la máquina (generalmente el máximo)! p. ej. vf = 18 000
[rpm]× fz [mm/Z]× z
L
L1
Lc α
DC DS
R1 D1
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H M M S N
20 1631/ 1632 200 200 190 170 120 100 72 55 50 45 90 80 140 ○ ○ ● ●
⌀ D ×L 1 11X 20 1631 11X 20 1632 L c L 1 ⌀ D 1 L ⌀ D s Factor de co-
C
rrección a p corr

Microfresa de MDI Diabolo f z f z

20 1631 20 1632 20 1631 20 1632 20 1631 20 1632 20 1631 20 1632
mm TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm mm
0,1×0,3 107,08 – 0,15 0,3 0,08 45 – 4 – 0,005 – 0,009 – 1
0,1×0,5 107,08 – 0,15 0,5 0,08 45 – 4 – 0,005 – 0,009 – 1
0,1×1 107,08 – 0,15 1 0,08 45 – 4 – 0,003 – 0,005 – 0,5
0,2×0,5 88,20 – 0,3 0,5 0,18 45 – 4 – 0,005 – 0,009 – 1
0,2×1 88,20 92,63 0,3 1 0,18 45 54 4 6 0,005 0,008 0,009 0,012 1
0,2×1,5 88,20 – 0,3 1,5 0,18 45 – 4 – 0,005 – 0,009 – 0,8
0,2×2 88,20 – 0,3 2 0,18 45 – 4 – 0,003 – 0,005 – 0,5
0,2×3 88,20 – 0,3 3 0,18 45 – 4 – 0,003 – 0,005 – 0,2
0,3×0,5 88,20 – 0,4 0,5 0,28 45 – 4 – 0,008 – 0,012 – 1
0,3×1 88,20 92,63 0,4 1 0,28 45 54 4 6 0,008 0,01 0,012 0,014 1
0,3×2 88,20 – 0,4 2 0,28 45 – 4 – 0,008 – 0,012 – 0,9
0,3×3 88,20 – 0,4 3 0,28 45 – 4 – 0,005 – 0,009 – 0,5
0,3×4 88,20 – 0,4 4 0,28 45 – 4 – 0,005 – 0,009 – 0,35 20
0,4×1 88,20 92,63 0,6 1 0,38 45 54 4 6 0,008 0,01 0,012 0,014 1
0,4×2 88,20 92,63 0,6 2 0,38 45 54 4 6 0,008 0,01 0,012 0,014 1
0,4×3 88,20 92,63 0,6 3 0,38 45 54 4 6 0,008 0,01 0,012 0,014 0,8
0,4×4 88,20 – 0,6 4 0,38 45 – 4 – 0,005 – 0,009 – 0,5
0,4×5 88,20 – 0,6 5 0,38 45 – 4 – 0,005 – 0,009 – 0,35
0,4×6 88,20 – 0,6 6 0,38 45 – 4 – 0,005 – 0,009 – 0,2
0,5×1 74,34 78,03 0,7 1 0,48 45 54 4 6 0,012 0,014 0,015 0,017 1
0,5×2 74,34 78,03 0,7 2 0,48 45 54 4 6 0,012 0,014 0,015 0,017 1
0,5×3 74,34 – 0,7 3 0,48 45 – 4 – 0,012 – 0,015 – 0,9
0,5×4 74,34 78,03 0,7 4 0,48 45 54 4 6 0,012 0,014 0,015 0,017 0,8
0,5×5 74,34 – 0,7 5 0,48 45 – 4 – 0,008 – 0,012 – 0,5
0,5×6 74,34 – 0,7 6 0,48 45 – 4 – 0,008 – 0,012 – 0,35
0,5×8 74,34 – 0,7 8 0,48 45 – 4 – 0,008 – 0,012 – 0,12
0,5×10 74,34 – 0,7 10 0,48 50 – 4 – 0,005 – 0,009 – 0,08
0,6×1 74,34 – 0,9 1 0,58 45 – 4 – 0,012 – 0,015 – 1
0,6×2 74,34 78,03 0,9 2 0,58 45 54 4 6 0,012 0,014 0,015 0,017 1
0,6×3 74,34 78,03 0,9 3 0,58 45 54 4 6 0,012 0,014 0,015 0,017 1
0,6×4 74,34 78,03 0,9 4 0,58 45 54 4 6 0,012 0,014 0,015 0,017 0,9
0,6×5 74,34 – 0,9 5 0,58 45 – 4 – 0,012 – 0,015 – 0,8
0,6×6 74,34 – 0,9 6 0,58 45 – 4 – 0,008 – 0,012 – 0,5
0,6×8 74,34 – 0,9 8 0,58 45 – 4 – 0,008 – 0,012 – 0,35
0,6×10 74,34 – 0,9 10 0,58 50 – 4 – 0,008 – 0,012 – 0,12
0,7×2 78,76 – 1 2 0,68 45 – 4 – 0,01 – 0,012 – 1
0,8×2 82,01 86,14 1,2 2 0,78 45 54 4 6 0,012 0,014 0,015 0,017 1
0,8×3 82,01 86,14 1,2 3 0,78 45 54 4 6 0,012 0,014 0,015 0,017 1
0,8×4 82,01 86,14 1,2 4 0,78 45 54 4 6 0,012 0,014 0,015 0,017 1
0,8×5 82,01 – 1,2 5 0,78 45 – 4 – 0,012 – 0,015 – 0,9
0,8×6 82,01 86,14 1,2 6 0,78 45 54 4 6 0,012 0,014 0,015 0,017 0,8
0,8×8 82,01 – 1,2 8 0,78 45 – 4 – 0,008 – 0,012 – 0,5
0,8×10 88,20 – 1,2 10 0,78 50 – 4 – 0,008 – 0,012 – 0,35 ▶▶
