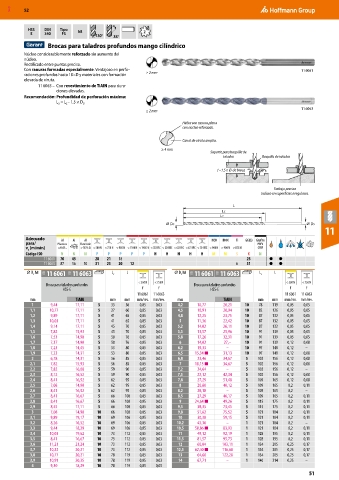

MXD  52



           HSS   DIN  Tipo
            E    340   FS   h8                     2
                                   130°    38°          
                  Brocas para taladros profundos mango cilíndrico
          Núcleo considerablemente reforzado sin aumento del
          núcleo.
          Rectificado entre puntas preciso.
          Con ranuras formadas especialmente. Ventajoso en perfo-                                          11 6061
          raciones profundas hasta 10×D y materiales con formación   ≥ 2 mm
          elevada de viruta.
              11 6063 –  Con revestimiento de TiAIN para dura-
                     ciones elevadas.
          Recomendación: Profundidad de perforación máxima:
                     L  = L  - 1,5 × D . C
                        C
                      2
                                                                                                           11 6063
                                                    ≥ 2 mm
                                                                 Hélice con ranura plana
                                                                 con núcleo reforzado.
                                                                 Canal de viruta amplio.
                                                          ≥ 4 mm
                                                                           Soporte para boquilla de
                                                                               taladro       Boquilla de taladro

                                                                             1−1,5× ⌀ de broca


                                                                                                 Trabajo preciso
                                                                                             incluso en superficies irregulares.

                                                                                   L
                                                                               LC
                                                                              L2
                                                             DC                                                DS
                                                                                                                   11
          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   K   N
                11 6061  70  45     28  21  18                                          25      ●  ●
                11 6063  87  56  50  31  23  20  12                                 6   31      ●  ●
          ⌀ D  h8  11B  11 6061 11 6063  L c  L               ⌀ D  h8  11B  11 6061 11 6063  L c  L
                          11B
                                                                              11B
             C
                                                                 C
                                                  < 500 N  < 750 N                                    < 500 N  < 750 N
                 Broca para taladros profundos                       Broca para taladros profundos
                       HSS-E                       f     f                 HSS-E                       f     f
                                                 11 6061  11 6063                                    11 6061  11 6063
           mm               TiAlN       mm   mm  mm/rev. mm/rev.  mm           TiAlN        mm   mm  mm/rev. mm/rev.
            1      9,44     17,11   5   33   56   0,05  0,03   4,2    10,77    20,21   10   78   119  0,05  0,05
            1,1   10,77     17,11   5   37   60   0,05  0,03   4,5    10,91    20,94   10   82   126  0,05  0,05
            1,2    9,89     17,11   5   41   65   0,05  0,03   4,8    12,25    23,75   10   87   132  0,05  0,05
            1,3   10,03     17,11   5   41   65   0,05  0,03    5     11,36    22,42   10   87   132  0,05  0,05
            1,4    9,14     17,11   5   45   70   0,05  0,03   5,2    14,02    26,11   10   87   132  0,05  0,05
            1,5    7,82     15,93   5   45   70   0,05  0,03   5,5    13,57    25,96   10   91   139  0,05  0,05
            1,6    7,53     14,90   5   50   76   0,05  0,03   5,8    17,26    32,31   10   91   139  0,05  0,05
            1,7    7,37     14,90   5   50   76   0,05  0,03    6     14,02     27,–   10   91   139  0,12  0,08
            1,8    7,23     14,45   5   53   80   0,05  0,03   6,2    19,33     –      10   97   148  0,12  –
            1,9    7,23     14,31   5   53   80   0,05  0,03   6,5   15,34 ■   31,13   10   97   148  0,12  0,08
            2      6,78     14,31   5   56   85   0,05  0,03   6,8    23,46    34,67   5    102  156  0,12  0,08
            2,1    7,82     15,93   5   56   85   0,05  0,03    7    18,15 ■   34,67   5    102  156  0,12  0,08
            2,2    7,82     16,08   5   59   90   0,05  0,03   7,2    24,64     –      5    102  156  0,12  –
            2,3    8,12     16,52   5   59   90   0,05  0,03   7,5    22,12    42,34   5    102  156  0,12  0,08
            2,4    8,41     16,52   5   62   95   0,05  0,03   7,8    27,29    51,48   5    109  165  0,12  0,08
            2,5    7,08     14,90   5   62   95   0,05  0,03    8     20,80    40,12   5    109  165  0,2   0,11
            2,6    8,41     16,52   5   62   95   0,05  0,03   8,2    28,18     –      5    109  165  0,2   –
            2,7    8,41     16,67   5   66   100  0,05  0,03   8,5    27,29    46,17   5    109  165  0,2   0,11
            2,8    8,41     16,67   5   66   100  0,05  0,03    9    24,64 ■   49,26   5    115  175  0,2   0,11
            2,9    8,55     17,11   5   66   100  0,05  0,03   9,5    38,35    73,45   5    115  175  0,2   0,11
            3      7,08     14,90  10   66   100  0,05  0,03   9,8    51,62    75,52   5    121  184  0,2   0,11
            3,1    9,89     19,17  10   69   106  0,05  0,03    10    30,38    59,15   5    121  184  0,2   0,11
            3,2    8,26     16,52  10   69   106  0,05  0,03   10,2   43,36     –      1    121  184  0,2   –
            3,3    9,44     18,29  10   69   106  0,05  0,03   10,5  58,86 ■   83,93   1    121  184  0,2   0,11
            3,4   10,03     19,62  10   73   112  0,05  0,03    11    49,12    92,19   1    128  195  0,2   0,11
            3,5    8,41     16,67  10   73   112  0,05  0,03   11,5   81,57    95,73   1    128  195  0,2   0,11
            3,6   11,21     21,24  10   73   112  0,05  0,03    12    60,04    103,11  1    134  205  0,25  0,17
            3,7   10,32     20,21  10   73   112  0,05  0,03   12,5  62,40 ■   116,68  1    134  205  0,25  0,17
            3,8   10,77     20,21  10   78   119  0,05  0,03    13    64,60    122,28  1    134  205  0,25  0,17
            3,9   10,91     20,35  10   78   119  0,05  0,03    14    67,71     –      1    140  214  0,25  –
            4      9,30     18,29  10   78   119  0,05  0,05
