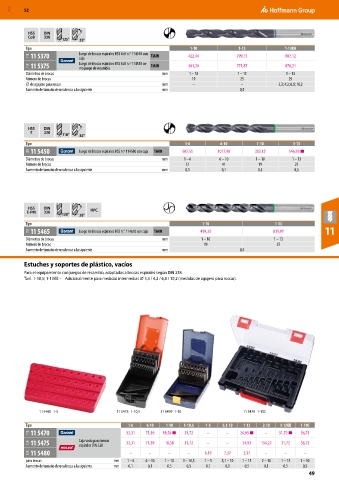

P. 49

MXD  52




           HSS  DIN
           Co8  338    135°
                             35°  
          Tipo                                                      1-10             1-13            1-13KB
           11B  11 5370      Juego de brocas espirales HSS Co8 n.º 114550 con   TiAlN  422,44  799,15  907,12
                             caja
           11B  11 5375      Juego de brocas espirales HSS Co8 n.º 114550 co-  TiAlN  401,20  771,87  878,21
                             mo juego de recambio
          Diámetros de brocas                             mm       1 – 10           1 – 13           1 – 13
          Número de brocas                                          19               25               29
          ⌀ de agujero para roscar                        mm         –                –            3,3; 4,2; 6,8; 10,2
          Aumento de tamaño de una broca a la siguiente   mm                         0,5







           HSS  DIN
            E   338
                       118°    35°  
          Tipo                                                    1-6         6-10         1-10         1-13
           11B  11 5450      Juego de brocas espirales HSS n.º 114580 con caja  TiAlN  507,55  1017,90  303,12  546,93 ■
          Diámetros de brocas                             mm      1 – 6       6 – 10       1 – 10       1 – 13
          Número de brocas                                        51           41           19           25
          Aumento de tamaño de una broca a la siguiente   mm      0,1          0,1          0,5         0,5






           HSS   DIN             HPC
           E-PM  338   130°
                             38°      
          Tipo                                                          1-10                      1-13
           11B  11 5465      Juego de brocas espirales HSS n.° 114610 con caja  TiAlN  419,35    815,97            11
          Diámetros de brocas                             mm            1 – 10                   1 – 13
          Número de brocas                                               19                       25
          Aumento de tamaño de una broca a la siguiente   mm                         0,5

              Estuches y soportes de plástico, vacíos
          Para el equipamiento con juegos de recambio, adaptadas a brocas espirales según DIN 338.
            Tam. 1-10,5; 1-13KB –  Adicionalmente para medidas intermedias ⌀ 3,3 / 4,2 / 6,8 / 10,2 (medidas de agujero para roscar).




























               11 5480_1-5                11 5475_1-10,5  11 5470_1-10                11 5470_1-10C

          Tipo                                1-6   6-10   1-10   1-10,5  1-5  5,1-10  1-13  2-10  1-13KB  1-10C
           11B  11 5470                      32,31  71,39  18,58 ■  31,72  –    –    24,93 ■  –    31,72 ■  36,73

           12B  11 5475      Caja vacía para brocas                  32,31  71,39  18,58  31,72  –  –  24,93  134,22  31,72  36,73
                             espirales DIN 338
           12B  11 5480                       –      –      –      –     6,19   7,37   5,17   –      –      –
          para brocas                    mm   1 – 6  6 – 10  1 – 10  1 – 10,5  1 – 5  5,1 – 10  1 – 13  2 – 10  1 – 13  1 – 10
          Aumento de tamaño de una broca a la siguiente   mm  0,1  0,1  0,5  0,5  0,1  0,1  0,5  0,1  0,5  0,5
                                                                                                             49
