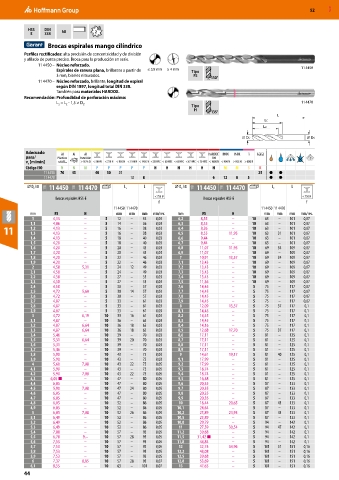

52 MXD

HSS DIN
E 338 h8 2

Brocas espirales mango cilíndrico
Perfiles rectificados: alta precisión de concentricidad y de división
y afilado de punta preciso. Broca para la producción en serie.
11 4450 – Núcleo reforzado. 11 4450
Espirales de ranura plana, brillantes a partir de ≤ 3,9 mm ≥ 4 mm Tipo
3 mm, biseles nitrurados. FS 130°
11 4470 – Núcleo reforzado, brillante, longitud de espiral
según DIN 1897, longitud total DIN 338.
También para materiales HARDOX.
Recomendación: Profundidad de perforación máxima:
L = L - 1,5 × D . C Tipo 11 4470
2
C
H
135°
L
LC
L2
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H M M S K
11 4450 70 45 40 30 25 25 ● ●
11 4470 10 8 6 12 8 5 ● ●
⌀ D h8 11B 11 4450 11B 11 4470 L c L ⌀ D h8 11B 11 4450 11B 11 4470 L c L
C
C
< 750 N < 750 N
Brocas espirales HSS-E Brocas espirales HSS-E
f f
11 4450 11 4470 11 4450 11 4470
mm FS H mm mm mm mm/rev. mm FS H mm mm mm mm/rev.
1 4,13 – 5 12 – 34 0,03 6,2 8,55 – 10 63 – 101 0,07
1,1 4,06 – 5 14 – 36 0,03 6,3 8,55 – 10 63 – 101 0,07
11 1,2 4,13 – – 5 5 16 – – 38 0,03 6,4 8,26 11,95 10 63 31 101 0,07
–
–
1,3
10
6,5
63
101
0,07
4,13
0,03
38
16
8,55
1,4 4,13 – 5 18 – 40 0,03 6,6 9,44 – 10 63 – 101 0,07
1,5 4,20 – 5 18 – 40 0,03 6,7 9,44 – 10 63 – 101 0,07
1,6 4,20 – 5 20 – 43 0,03 6,8 11,07 11,95 10 69 34 109 0,07
1,7 4,20 – 5 20 – 43 0,03 6,9 11,07 – 10 69 – 109 0,07
1,8 4,20 – 5 22 – 46 0,03 7 10,91 13,57 10 69 34 109 0,07
1,9 4,20 – 5 22 – 46 0,03 7,1 13,43 – 10 69 – 109 0,07
2 4,58 5,31 5 24 12 49 0,03 7,2 13,43 – 10 69 – 109 0,07
2,1 4,58 – 5 24 – 49 0,03 7,3 13,43 – 10 69 – 109 0,07
2,2 4,58 – 5 27 – 53 0,03 7,4 13,43 – 10 69 – 109 0,07
2,3 4,58 – 5 27 – 53 0,03 7,5 11,36 – 10 69 – 109 0,07
2,4 4,58 – 5 30 – 57 0,03 7,6 14,45 – 5 75 – 117 0,07
2,5 4,72 5,60 5 30 14 57 0,03 7,7 14,45 – 5 75 – 117 0,07
2,6 4,72 – 5 30 – 57 0,03 7,8 14,45 – 5 75 – 117 0,07
2,7 4,87 – 5 33 – 61 0,03 7,9 14,45 – 5 75 – 117 0,07
2,8 4,87 – 5 33 – 61 0,03 8 12,09 13,57 5 75 37 117 0,1
2,9 4,87 – 5 33 – 61 0,03 8,1 14,45 – 5 75 – 117 0,1
3 4,72 6,19 10 33 16 61 0,03 8,2 14,45 – 5 75 – 117 0,1
3,1 4,87 – 10 36 – 65 0,03 8,3 14,45 – 5 75 – 117 0,1
3,2 4,87 6,64 10 36 18 65 0,03 8,4 14,16 – 5 75 – 117 0,1
3,3 4,87 6,64 10 36 18 65 0,03 8,5 12,68 17,70 5 75 37 117 0,1
3,4 5,46 – 10 39 – 70 0,03 8,6 17,11 – 5 81 – 125 0,1
3,5 5,31 6,64 10 39 20 70 0,03 8,7 17,11 – 5 81 – 125 0,1
3,6 5,31 – 10 39 – 70 0,03 8,8 17,11 – 5 81 – 125 0,1
3,7 5,46 – 10 39 – 70 0,03 8,9 17,11 – 5 81 – 125 0,1
3,8 5,90 – 10 43 – 75 0,03 9 14,61 19,17 5 81 40 125 0,1
3,9 5,90 – 10 43 – 75 0,03 9,1 17,99 – 5 81 – 125 0,1
4 5,60 7,08 10 43 22 75 0,05 9,2 17,99 – 5 81 – 125 0,1
4,1 5,90 – 10 43 – 75 0,05 9,3 18,74 – 5 81 – 125 0,1
4,2 5,90 7,08 10 43 22 75 0,05 9,4 18,74 – 5 81 – 125 0,1
4,3 6,05 ■ – 10 47 – 80 0,05 9,5 16,38 – 5 81 – 125 0,1
4,4 6,05 – 10 47 – 80 0,05 9,6 20,35 – 5 87 – 133 0,1
4,5 5,90 7,08 10 47 24 80 0,05 9,7 20,35 – 5 87 – 133 0,1
4,6 6,05 – 10 47 – 80 0,05 9,8 20,35 – 5 87 – 133 0,1
4,7 6,05 – 10 47 – 80 0,05 9,9 20,35 – 5 87 – 133 0,1
4,8 6,05 – 10 52 – 86 0,05 10 18,44 20,65 5 87 43 133 0,1
4,9 6,05 – 10 52 – 86 0,05 10,1 24,64 – 5 87 – 133 0,1
5 6,05 7,08 10 52 26 86 0,05 10,2 23,89 24,93 5 87 43 133 0,1
5,1 6,49 – 10 52 – 86 0,05 10,5 23,89 – 5 87 – 133 0,1
5,2 6,49 – 10 52 – 86 0,05 10,8 29,79 – 5 94 – 142 0,1
5,3 6,49 – 10 52 – 86 0,05 11 27,59 30,54 5 94 47 142 0,1
5,4 7,08 – 10 57 – 93 0,05 11,2 39,68 – 5 94 – 142 0,1
5,5 6,78 9,– 10 57 28 93 0,05 11,5 31,42 ■ – 5 94 – 142 0,1
5,6 7,53 – 10 57 – 93 0,05 11,8 44,84 – 5 94 – 142 0,1
5,7 7,53 – 10 57 – 93 0,05 12 32,74 34,96 5 101 51 151 0,16
5,8 7,53 – 10 57 – 93 0,05 12,2 48,08 – 5 101 – 151 0,16
5,9 7,53 – 10 57 – 93 0,05 12,5 39,68 – 5 101 – 151 0,16
6 7,37 8,85 10 57 28 93 0,07 12,8 53,69 – 5 101 – 151 0,16
6,1 8,55 – 10 63 – 101 0,07 13 47,65 – 5 101 – 151 0,16
