MXD  52



           DIN
           338   h8               2
                        35°           

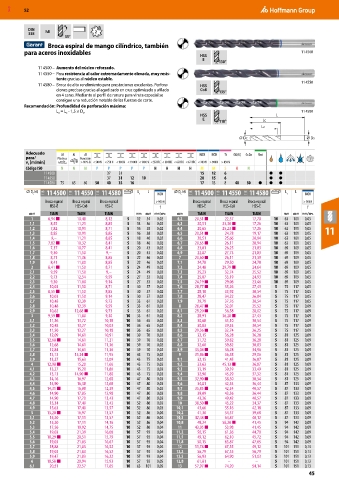

                  Broca espiral de mango cilíndrico, también
          para aceros inoxidables                                                                          11 4500
                                                                       HSS
                                                                        E
                                                                              130°
              11 4500 –  Aumento del núcleo reforzado.
              11 4550 –  Para resistencia al calor extremadamente elevada, muy resis-
                     tente gracias al núcleo estable.
              11 4580 –  Broca de alto rendimiento para prestaciones excelentes. Perfora-  HSS             11 4550
                     ciones precisas gracias al agudizado en cruz optimizado y afilado   Co8  135°
                     en 4 caras. Mediante el perfil de ranura para viruta especial se
                     consigue una reducción notable de las fuerzas de corte.
         Recomendación: Profundidad de perforación máxima:
                     L  = L  - 1,5 × D . C                                                                 11 4580
                        C
                      2
                                                                       HSS                        L
                                                                        E
                                                                              118°           LC
                                                                                             L2
                                                                                       DC                      DS
          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H   M    M   S   K   N
                11 4500                37  31                          15  12   6               ●  ●
                11 4550                37  31  12  10                  20  15   6               ●  ●
                11 4580  75  65  60  50  40  35  16                    17  13   8   40  50  ●   ●  ●
          ⌀ D  h8  11B  11 4500  11B  11 4550  11B  11 4580  L c  L  INOX  ⌀ D  h8  11B  11 4500  11B  11 4550  11B  11 4580  L c  L  INOX
             C
                                                                C
                 Broca espiral   Broca espiral   Broca espiral   > 900 N     Broca espiral   Broca espiral   Broca espiral   > 900 N
                   HSS-E    HSS-Co8   HSS-E              f            HSS-E    HSS-Co8    HSS-E              f
           mm      TiAlN    TiAlN     TiAlN      mm mm mm/rev.  mm    TiAlN     TiAlN     TiAlN      mm mm mm/rev.
            1     6,94 ■    10,48     8,12    5  12  34  0,02  6,2   20,51 ■    22,57     17,70  10  63  101  0,05
           1,1     8,55     11,21     8,85    5  14  36  0,02  6,3    20,51    23,30 ■    17,26  10  63  101  0,05
           1,2     7,82     10,91     8,71    5  16  38  0,02  6,4    20,65    25,23 ■    17,26  10  63  101  0,05  11
           1,3     8,85     10,91     8,85    5  16  38  0,02  6,5   20,51 ■    24,78     19,17  10  63  101  0,05
           1,4     9,–      11,21     8,85    5  18  40  0,02  6,6    20,51     25,66     20,94  10  63  101  0,05
           1,5    7,82 ■    10,32     8,41    5  18  40  0,02  6,7   20,65 ■    26,11     20,94  10  63  101  0,05
           1,6     7,37     10,77     8,41    5  20  43  0,02  6,8    23,01     26,25     21,83  10  69  109  0,05
           1,7     9,30     11,50     9,–     5  20  43  0,02  6,9    22,87     27,73     21,83  10  69  109  0,05
           1,8     8,71     11,36     8,85    5  22  46  0,02   7    23,60 ■    26,11     21,39  10  69  109  0,05
           1,9     8,41     11,80     8,85    5  22  46  0,02  7,1    24,78     29,50     24,78  10  69  109  0,05
            2     8,41 ■    11,50     8,71    5  24  49  0,02  7,2    24,48    29,79 ■    24,64  10  69  109  0,05
           2,1     9,59     11,50     9,–     5  24  49  0,02  7,3    25,23     32,74     25,52  10  69  109  0,05
           2,2     9,73     12,54     9,59    5  27  53  0,02  7,4    25,07     33,19     24,93  10  69  109  0,05
           2,3     9,30     11,80     9,14    5  27  53  0,02  7,5   24,19 ■    29,06     23,46  10  69  109  0,05
           2,4    10,03     11,50     8,71    5  30  57  0,02  7,6   28,77 ■    35,26     27,43   5  75  117  0,05
           2,5    8,55 ■    11,50     8,85    5  30  57  0,02  7,7    28,18     33,92     30,54   5  75  117  0,05
           2,6    10,03     11,50     9,14    5  30  57  0,02  7,8    28,47     34,22     26,84   5  75  117  0,05
           2,7    10,48     12,39     9,73    5  33  61  0,02  7,9    29,79     37,76     30,54   5  75  117  0,05
           2,8    10,48     12,39     9,59    5  33  61  0,02   8    28,47 ■    32,01     25,52   5  75  117  0,09
           2,9    10,62    12,68 ■    9,73    5  33  61  0,02  8,1   29,20 ■    36,58     28,02   5  75  117  0,09
            3     9,59 ■    11,80     9,30   10  33  61  0,02  8,2    28,91    36,28 ■    27,43   5  75  117  0,09
           3,1    11,36     13,72     10,18  10  36  65  0,02  8,3    30,68     35,10     30,54   5  75  117  0,09
           3,2    10,48     13,27     10,03  10  36  65  0,02  8,4    30,83     39,53     30,54   5  75  117  0,09
           3,3    11,50     13,27     10,18  10  36  65  0,02  8,5   29,36 ■    32,74     26,25   5  75  117  0,09
           3,4    12,09     14,61     10,91  10  39  70  0,02  8,6    32,15     36,28     36,28   5  81  125  0,09
           3,5    12,68 ■   14,61     11,21  10  39  70  0,02  8,7    31,72     39,82     36,28   5  81  125  0,09
           3,6    12,68     14,61     11,36  10  39  70  0,02  8,8    32,60     39,82     30,83   5  81  125  0,09
           3,7    12,84     14,61     11,36  10  39  70  0,02  8,9   33,04 ■    36,28     34,96   5  81  125  0,09
           3,8    13,13    15,34 ■    11,95  10  43  75  0,02   9    31,86 ■    36,58     29,06   5  81  125  0,09
           3,9    13,27     15,63     12,09  10  43  75  0,02  9,1    32,15     41,45     36,87   5  81  125  0,09
            4     12,98 ■   15,20     11,66  10  43  75  0,03  9,2    33,63    45,13 ■    36,87   5  81  125  0,09
           4,1    13,27     15,20     11,80  10  43  75  0,03  9,3    33,19     39,39     33,49   5  81  125  0,09
           4,2    13,13    14,90 ■    11,80  10  43  75  0,03  9,4    32,90     45,29     37,32   5  81  125  0,09
           4,3    14,16     16,97     12,68  10  47  80  0,03  9,5   32,90 ■    38,50     30,54   5  81  125  0,09
           4,4    14,90     16,38     12,68  10  47  80  0,03  9,6    34,81     42,34     36,44   5  87  133  0,09
           4,5    14,31 ■   16,08     12,39  10  47  80  0,03  9,7   35,85 ■    42,34     40,57   5  87  133  0,09
           4,6    14,90     17,85     12,98  10  47  80  0,03  9,8    39,09     43,36     36,44   5  87  133  0,09
           4,7    14,90     17,70     13,43  10  47  80  0,03  9,9    43,36     49,42     40,57   5  87  133  0,09
           4,8    15,34     17,40     13,43  10  52  86  0,03   10   38,50 ■    43,22     34,37   5  87  133  0,09
           4,9    15,63     17,40     13,57  10  52  86  0,03  10,1   43,66     55,16     42,18   5  87  133  0,09
            5     15,20 ■   16,97     13,57  10  52  86  0,04  10,2   41,30     54,57     39,68   5  87  133  0,09
           5,1    15,20     17,11     13,57  10  52  86  0,04  10,5  42,48 ■    54,87     40,12   5  87  133  0,09
           5,2    15,20     17,11     14,16  10  52  86  0,04  10,8   48,24    56,20 ■    41,45   5  94  142  0,09
           5,3    17,56     19,92     14,75  10  52  86  0,04   11   43,95 ■    53,98     41,45   5  94  142  0,09
           5,4    19,03     21,39     16,08  10  57  93  0,04  11,2   50,15     61,36     44,70   5  94  142  0,09
           5,5    18,29 ■   20,51     15,79  10  57  93  0,04  11,5   49,12     62,10     45,72   5  94  142  0,09
           5,6    19,03     21,83     16,67  10  57  93  0,04  11,8   50,15     63,87     47,65   5  94  142  0,09
           5,7    18,88     21,83     16,52  10  57  93  0,04   12   51,78 ■    67,55     49,12   5  101 151  0,13
           5,8    19,03     21,83     16,52  10  57  93  0,04  12,2   56,79     67,55     56,79   5  101 151  0,13
           5,9    19,47     21,83     16,22  10  57  93  0,04  12,5   56,93     64,90     51,03   5  101 151  0,13
            6     18,58 ■   20,94     15,93  10  57  93  0,05  12,8   61,81      –         –      5  101 151  0,13
           6,1    20,51     22,57     17,85  10  63  101  0,05  13   57,97 ■    74,20     54,14   5  101 151  0,13
