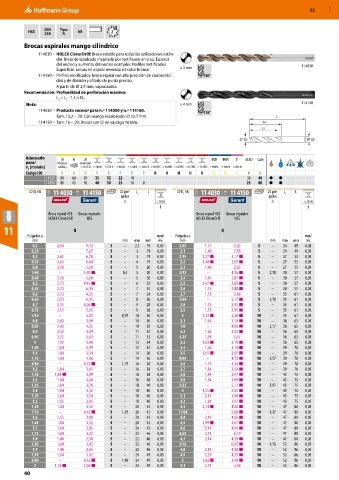

P. 40

52     MXD


           HSS   DIN  Tipo  h8          2
                       N
                 338
                                            
            Brocas espirales mango cilíndrico
              11 4030 –  HOLEX CleverDrill: Broca estable para todas las aplicaciones están-
                     dar. Inicio de taladrado mejorado por rectificado en cruz. Espesor
                     del núcleo y aumento del núcleo normales. Perfiles rectificados.                      11 4030
                     Superficie: ranura en espiral revenida en color bronce.  ≥ 3 mm
              11 4150 –  Perfiles rectificados: broca espiral con alta precisión de concentrici-  130°
                     dad y de división y afilado de punta preciso.
                      A partir de ⌀ 2,4 mm, vaporizados.
         Recomendación: Profundidad de perforación máxima:
                     L  = L  - 1,5 × D . C
                        C
                      2
          Nota:                                                 ≥ 4 mm                                     11 4150
              11 4030 –  Producto sucesor para n.º 114050 y n.º 114160.  118°
                      Tam. 13,2 − 20: Con mango escalonado-⌀ 12,7 mm.                             L
              11 4150 –  Tam. 16 − 20: Brocas con ⌀ de vástago 16 mm.                        LC
                                                                                             L2
                                                                                       DC                      DS


          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   K   N
                11 4030  80  60  50  35  32  22  18                                     30  40  ●  ●
                11 4150  80  45  50  40  30  25  10  8                                  25  80  ●  ●
           ⌀ D  h8  12B  11 4030  11B  11 4150  ⌀ pul-  L c  L  ⌀ D  h8  12B  11 4030  11B  11 4150  ⌀ pul-  L c  L
                                                                 C
              C
                                           gadas                                               gadas
                                            ≙           < 750 N                                 ≙           < 750 N
                                                         f                                                   f
                  Broca espiral HSS   Brocas espirales                Broca espiral HSS   Brocas espirales
                  HOLEX CleverDrill  HSS                              HOLEX CleverDrill  HSS
  11                       N                                                   N
           Pulgadas o                                   mm/    Pulgadas o                                   mm/
            mm                              mm  mm  mm   rev.   mm                              mm  mm  mm  rev.
            0,2      4,58      9,73     5    –  2,5  19  0,03   2,05     1,77      3,02     5   –   24  49  0,03
            0,25      –        7,67     5    –   3   19  0,03   2,1      1,40      2,58     5   –   24  49  0,03
            0,3      3,61      6,78     5    –   3   19  0,03   2,15    1,77 ■    3,17 ■    5   –   27  53  0,03
            0,35     3,61      6,64     5    –   4   19  0,03   2,2     1,40 ■    2,65 ■    5   –   27  53  0,03
            0,4      3,10      5,60     5    –   5   20  0,03   2,3      1,40      2,65     5   –   27  53  0,03
            1/64      –       5,90 ■    5   0,4  5   20  0,03   3/32      –       4,06 ■    5   2,38  30  57  0,03
            0,45     3,10      5,60     5    –   5   20  0,03   2,4      1,47     2,81 ■    5   –   30  57  0,03
            0,5      2,73     4,42 ■    5    –   6   22  0,03   2,5     1,47 ■    2,65 ■    5   –   30  57  0,03
            0,55     2,73      6,94     5    –   7   24  0,03   2,6      1,55     2,88 ■    5   –   30  57  0,03
            0,6      2,73      4,35     5    –   7   24  0,03   2,7      1,55      2,88     5   –   33  61  0,03
            0,65     2,73      6,35     5    –   8   26  0,03   7/64      –       5,17 ■    5   2,78  33  61  0,03
            0,7      2,51     4,06 ■    5    –   9   28  0,03   2,8      1,55     2,95 ■    5   –   33  61  0,03
            0,75     2,51      5,01     5    –   9   28  0,03   2,9      1,55     2,95 ■    5   –   33  61  0,03
            1/32      –        5,01     5   0,79  10  30  0,03   3      1,33 ■    2,36 ■   10   –   33  61  0,03
            0,8      2,43      3,69     5    –   10  30  0,03   3,1      1,63     3,10 ■   10   –   36  65  0,03
            0,85     2,43      4,35     5    –   10  30  0,03   1/8       –       4,06 ■   10   3,17  36  65  0,03
            0,9      2,22      3,69     5    –   11  32  0,03   3,2      1,63     3,02 ■   10   –   36  65  0,03
            0,95     2,22      4,42     5    –   11  32  0,03   3,25     1,99      3,47    10   –   36  65  0,03
             1       1,92      3,40     5    –   12  34  0,03   3,3     1,63 ■    3,10 ■   10   –   36  65  0,03
            1,05     1,84      3,99     5    –   12  34  0,03   3,4      1,63     3,10 ■   10   –   39  70  0,03
            1,1      1,84      3,54     5    –   14  36  0,03   3,5     1,55 ■    2,65 ■   10   –   39  70  0,03
            1,15     1,84      4,06     5    –   14  36  0,03   9/64      –       4,72 ■   10   3,57  39  70  0,03
            3/64      –       4,72 ■    5   1,19  16  38  0,03  3,6      1,77     3,32 ■   10   –   39  70  0,03
            1,2      1,84      3,61     5    –   16  38  0,03   3,7      1,84     3,54 ■   10   –   39  70  0,03
            1,25    1,84 ■     3,99     5    –   16  38  0,03   3,8      1,84     3,47 ■   10   –   43  75  0,03
            1,3      1,84      3,40     5    –   16  38  0,03   3,9      1,84     3,69 ■   10   –   43  75  0,03
            1,35     1,84      3,76     5    –   18  40  0,03   5/32      –       5,17 ■   10   3,97  43  75  0,03
            1,4      1,84      3,32     5    –   18  40  0,03    4      1,55 ■    2,65 ■   10   –   43  75  0,05
            1,45     1,84      3,54     5    –   18  40  0,03   4,1      2,14     3,99 ■   10   –   43  75  0,05
            1,5      1,55      2,95     5    –   18  40  0,03   4,2      1,84     3,47 ■   10   –   43  75  0,05
            1,55     1,84      3,32     5    –   20  43  0,03   4,3     2,14 ■    4,06 ■   10   –   47  80  0,05
            1/16      –       4,42 ■    5   1,59  20  43  0,03  11/64     –       5,60 ■   10   4,37  47  80  0,05
            1,6      1,55      2,88     5    –   20  43  0,03   4,4      2,14     4,06 ■   10   –   47  80  0,05
            1,65     1,84      3,32     5    –   20  43  0,03   4,5     1,99 ■    3,61 ■   10   –   47  80  0,05
            1,7      1,84      2,95     5    –   20  43  0,03   4,6      2,14     4,06 ■   10   –   47  80  0,05
            1,75     1,84      3,32     5    –   22  46  0,03   4,65     2,51      6,19    10   –   47  80  0,05
            1,8      1,40      2,58     5    –   22  46  0,03   4,7      2,14     4,20 ■   10   –   47  80  0,05
            1,85     1,84      3,02     5    –   22  46  0,03   3/16      –       6,05 ■   10   4,76  52  86  0,05
            1,9      1,40      2,65     5    –   22  46  0,03   4,8      2,14     4,20 ■   10   –   52  86  0,05
            1,95     1,84      3,02     5    –   24  49  0,03   4,9      2,29     4,35 ■   10   –   52  86  0,05
            5/64      –       4,42 ■    5   1,98  24  49  0,03   5      1,92 ■    3,40 ■   10   –   52  86  0,05
             2      1,18 ■    2,06 ■    5    –   24  49  0,03   5,1      2,51      4,58    10   –   52  86  0,05
          40
