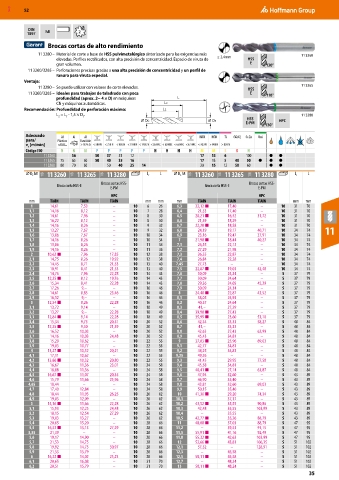

P. 35

MXD  52



           DIN
           1897  h8          2
                                 
                  Brocas cortas de alto rendimiento
              11 3280 –  Material de corte a base de HSS pulvimetalúrgico sinterizado para las exigencias más   11 3260
                     elevadas. Perfiles rectificados, con alta precisión de concentricidad. Espacio de viruta de   ≥ 2,4mm  HSS
                     gran volumen.                                                       E     130°
            11 3260/3265 –  Perforaciones precisas gracias a una alta precisión de concentricidad y un perfil de
                     ranura para viruta especial.
          Ventaja:
              11 3280 –  Se puede utilizar con valores de corte elevados.               HSS                11 3265
           11 3260/3265 –  Ideales para trabajos de taladrado con poca                   E     118°
                     profundidad (aprox. 2− 4 × D) en máquinas   L
                     CN y máquinas automáticas.            LC
         Recomendación: Profundidad de perforación máxima:   L2
                     L  = L  - 1,5 × D . C                                                                 11 3280
                        C
                      2
                                                     DC                     DS          HSS        HPC
                                                                                       E-PM   130°
          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H   M    M   S   K   N
                11 3260     56     50  37  31  12                      17  13   6      100      ●  ●
                11 3265  75  65  60  50  40  35  16                    17  13   8   40  50  ●   ●  ●
                11 3280  80  70  60     50  40  25  14                 20  15   12  50  60      ●  ●
          ⌀ D  h8  11B  11 3260  11B  11 3265  11B  11 3280  L c  L  ⌀ D  h8  11B  11 3260  11B  11 3265  11B  11 3280  L c  L
            C
                                                                C
                                     Brocas cortas HSS-                                 Brocas cortas HSS-
                     Broca corta HSS-E                                   Broca corta HSS-E
                                        E-PM                                                E-PM

                                        HPC                                                 HPC
           mm      TiAlN     TiAlN      TiAlN       mm  mm     mm      TiAlN     TiAlN      TiAlN       mm  mm
            1      14,61     7,53        –      10   6   26    6,3    22,12 ■    17,40       –      10  31   70
           1,1     14,16     8,12        –      10   7   28    6,4    21,53      17,40       –      10  31   70
           1,2     14,61     7,96        –      10   8   30    6,5    20,21 ■    16,52     31,72    10  31   70
           1,3     16,22     8,12        –      10   8   30    6,6    21,39      18,29       –      10  31   70
           1,4     14,16     8,26        –      10   9   32    6,7    22,28 ■    18,58       –      10  31   70
           1,5     13,27     7,67        –      10   9   32    6,8    24,19      19,17     40,71    10  34   74    11
           1,6     13,86     7,67        –      10  10   34    6,9    23,16      19,47     37,91    10  34   74
           1,7     14,16     8,26        –      10  10   34     7     21,98 ■    18,44     40,27    10  34   74
           1,8     13,86     8,26        –      10  11   36    7,1    26,55      22,12       –      10  34   74
           1,9     14,16     8,26        –      10  11   36    7,2    27,29      21,98       –      10  34   74
            2     10,62 ■    7,96       17,85   10  12   38    7,3    26,55      22,87       –      10  34   74
           2,1     14,75     8,26       19,92   10  12   38    7,4    26,84      22,28       –      10  34   74
           2,2     14,45     8,71       21,53   10  13   40    7,45   27,73       –          –      10  34   74
           2,3     10,91     8,41       21,53   10  13   40    7,5    22,87 ■    19,03     42,48    10  34   74
           2,4     14,75     7,96       22,28   10  14   43    7,6    30,09      24,34       –      5   37   79
           2,5    12,25 ■    8,12       19,76   10  14   43    7,7    30,09      24,64       –      5   37   79
           2,6     15,34     8,41       22,28   10  14   43    7,8    29,36      24,05     45,29    5   37   79
           2,7     17,26      9,–        –      10  16   46    7,9    30,09      24,34       –      5   37   79
           2,8     14,61     8,85       23,46   10  16   46     8     24,48 ■    22,87     43,52    5   37   79
           2,9     16,52      9,–        –      10  16   46    8,1    38,05      24,93       –      5   37   79
            3     12,54 ■    8,26       22,28   10  16   46    8,2    40,57      24,64       –      5   37   79
           3,1     13,72     9,14        –      10  18   49    8,3     41,–      27,29       –      5   37   79
           3,2     13,27      9,–       22,28   10  18   49    8,4    39,98 ■    27,43       –      5   37   79
           3,3    12,84 ■    9,14       22,28   10  18   49    8,5    35,99 ■    23,60     53,10    5   37   79
           3,4     15,34     9,73       20,51   10  20   52    8,6    42,34      33,33     58,27    5   40   84
           3,5    12,25 ■    9,30       21,39   10  20   52    8,7     41,–      33,33       –      5   40   84
           3,6     16,52     10,03       –      10  20   52    8,8    42,63      27,43     62,99    5   40   84
           3,7     14,16     10,03      24,48   10  20   52    8,9    45,43      34,81       –      5   40   84
           3,8     15,20     10,62       –      10  22   55     9     37,03 ■    25,96     69,03    5   40   84
           3,9     19,03     10,77       –      10  22   55    9,1    42,77      34,81       –      5   40   84
            4     13,27 ■    10,32      20,21   10  22   55    9,2    44,25      34,81       –      5   40   84
           4,1     17,11     10,62       –      10  22   55    9,25   49,26       –          –      5   40   84
           4,2    13,86 ■    10,32      20,80   10  22   55    9,3    41,45      29,95     77,58    5   40   84
           4,3     16,67     11,36      23,01   10  24   58    9,4    45,58      34,81       –      5   40   84
           4,4     18,88     11,36       –      10  24   58    9,5    40,41 ■    27,14     63,87    5   40   84
           4,5    16,67 ■    11,07      20,35   10  24   58    9,6    47,94      32,60       –      5   43   89
           4,6     15,79     11,66      25,96   10  24   58    9,7    46,90      35,40       –      5   43   89
           4,65    18,44      –          –      10  24   58    9,8    43,81      32,60     69,03    5   43   89
           4,7     17,40     12,84       –      10  24   58    9,9    50,15      35,40       –      5   43   89
           4,8     18,44     11,95      26,25   10  26   62    10     41,30 ■    29,20     74,34    5   43   89
           4,9     19,03     12,09       –      10  26   62    10,1     –        37,17       –      5   43   89
            5     14,16 ■    11,66      22,28   10  26   62    10,2   43,52 ■    35,55     90,86    5   43   89
           5,1     15,93     12,25      24,48   10  26   62    10,3   42,48      35,55     103,99   5   43   89
           5,2     18,15     12,54      27,29   10  26   62    10,4     –        35,55       –      5   43   89
           5,3     19,03     13,27       –      10  26   62    10,5   42,77 ■    35,26     88,79    5   43   89
           5,4     20,65     15,20       –      10  28   66    11     48,08 ■    37,03     88,79    5   47   95
           5,5    16,52 ■    13,13      27,29   10  28   66    11,2     –        39,53     91,15    5   47   95
           5,55    21,39      –          –      10  28   66    11,5   55,91 ■    41,16     92,49    5   47   95
           5,6     19,17     14,90       –      10  28   66    11,8   55,32 ■    42,63     103,99   5   47   95
           5,7     21,53     14,75       –      10  28   66    12     52,66 ■    43,81     106,35   5   51  102
           5,8     19,92     14,75      30,97   10  28   66    12,1   57,52       –        128,91   5   51  102
           5,9     21,53     15,79       –      10  28   66    12,3     –        45,58       –      5   51  102
            6     16,22 ■    14,02      25,23   10  28   66    12,5   58,11 ■    45,58       –      5   51  102
           6,1     20,65     16,08       –      10  31   70    12,7     –        48,24       –      5   51  102
           6,2     20,51     15,79       –      10  31   70    13     58,11 ■    48,24       –      5   51  102
                                                                                                              35
