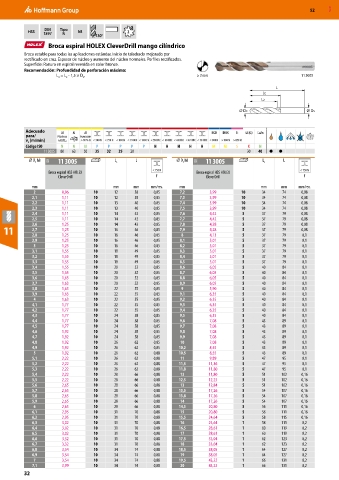

P. 32

52     MXD


                 DIN
           HSS  1897  Tipo  h8                2
                       N
                                   130°           
                  Broca espiral HOLEX CleverDrill mango cilíndrico
          Broca estable para todas las aplicaciones estándar. Inicio de taladrado mejorado por
          rectificado en cruz. Espesor de núcleo y aumento del núcleo normales. Perfiles rectificados.
          Superficie: Ranura en espiral revenida en color bronce.
          Recomendación: Profundidad de perforación máxima:
                     L  = L  - 1,5 × D . C                            ≥ 3 mm                               11 3005
                        C
                      2
                                                                                                  L
                                                                                             LC
                                                                                             L2
                                                                                       DC                      DS


          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   K   N
                11 3005  80  63  50  35  32  25  20                                     30  40  ●  ●
           ⌀ D  h8  12B  11 3005         L c     L             ⌀ D  h8  12B  11 3005         L c     L
                                                                 C
             C
                                                       < 750 N                                            < 750 N
                  Broca espiral HSS HOLEX                             Broca espiral HSS HOLEX
                     CleverDrill                        f                CleverDrill                        f
            mm                           mm     mm    mm/rev.   mm                           mm     mm    mm/rev.
             2         0,96       10     12     38     0,05     7,2        3,99       10     34     74     0,08
            2,1        1,11       10     12     38     0,05     7,3        3,99       10     34     74     0,08
            2,2        1,11       10     13     40     0,05     7,4        3,99       10     34     74     0,08
            2,3        1,11       10     13     40     0,05     7,5        3,99       10     34     74     0,08
            2,4        1,11       10     14     43     0,05     7,6        4,42       5      37     79     0,08
            2,5        1,11       10     14     43     0,05     7,7        4,42       5      37     79     0,08
            2,6        1,25       10     14     43     0,05     7,8        4,28       5      37     79     0,08
  11        2,7        1,25       10     16     46     0,05     7,9        4,28       5 5    37     79     0,08
                                                46
                                                                                                           0,1
                                                                                                    79
                                                                                             37
                                                       0,05
                                                                 8
                                                                           4,13
                       1,25
                                  10
                                         16
            2,8
            2,9        1,25       10     16     46     0,05     8,1        5,01       5      37     79     0,1
             3         1,25       10     16     46     0,05     8,2        5,01       5      37     79     0,1
            3,1        1,55       10     18     49     0,05     8,3        5,01       5      37     79     0,1
            3,2        1,55       10     18     49     0,05     8,4        5,01       5      37     79     0,1
            3,3        1,55       10     18     49     0,05     8,5        5,01       5      37     79     0,1
            3,4        1,55       10     20     52     0,05     8,6        6,05       5      40     84     0,1
            3,5        1,55       10     20     52     0,05     8,7        6,05       5      40     84     0,1
            3,6        1,63       10     20     52     0,05     8,8        6,05       5      40     84     0,1
            3,7        1,63       10     20     52     0,05     8,9        6,05       5      40     84     0,1
            3,8        1,63       10     22     55     0,05      9         5,90       5      40     84     0,1
            3,9        1,63       10     22     55     0,05     9,1        6,35       5      40     84     0,1
             4         1,63       10     22     55     0,05     9,2        6,35       5      40     84     0,1
            4,1        1,77       10     22     55     0,05     9,3        6,35       5      40     84     0,1
            4,2        1,77       10     22     55     0,05     9,4        6,35       5      40     84     0,1
            4,3        1,77       10     24     58     0,05     9,5        6,35       5      40     84     0,1
            4,4        1,77       10     24     58     0,05     9,6        7,08       5      43     89     0,1
            4,5        1,77       10     24     58     0,05     9,7        7,08       5      43     89     0,1
            4,6        1,92       10     24     58     0,05     9,8        7,08       5      43     89     0,1
            4,7        1,92       10     24     58     0,05     9,9        7,08       5      43     89     0,1
            4,8        1,92       10     26     62     0,05     10         7,08       5      43     89     0,1
            4,9        1,92       10     26     62     0,05     10,2       8,55       5      43     89     0,1
             5         1,92       10     26     62     0,08     10,5       8,55       5      43     89     0,1
            5,1        2,22       10     26     62     0,08     11         9,89       5      47     95     0,1
            5,2        2,22       10     26     62     0,08     11,5      11,36       5      47     95     0,1
            5,3        2,22       10     26     62     0,08     11,8      11,80       5      47     95     0,1
            5,4        2,22       10     28     66     0,08     12        11,80       5      51     102    0,16
            5,5        2,22       10     28     66     0,08     12,5      12,25       5      51     102    0,16
            5,6        2,65       10     28     66     0,08     13        12,84       5      51     102    0,16
            5,7        2,65       10     28     66     0,08     13,5      17,26       5      54     107    0,16
            5,8        2,65       10     28     66     0,08     13,8      17,26       5      54     107    0,16
            5,9        2,65       10     28     66     0,08     14        17,26       5      54     107    0,16
             6         2,65       10     28     66     0,08     14,5      20,80       5      56     111    0,16
            6,1        2,95       10     31     70     0,08     15        20,80       5      56     111    0,16
            6,2        2,95       10     31     70     0,08     15,5      24,64       5      58     115    0,16
            6,3        3,02       10     31     70     0,08     16        24,64       1      58     115    0,2
            6,4        3,02       10     31     70     0,08     16,5      28,61       1      60     119    0,2
            6,5        3,02       10     31     70     0,08     17        28,61       1      60     119    0,2
            6,6        3,32       10     31     70     0,08     17,5      33,04       1      62     123    0,2
            6,7        3,32       10     31     70     0,08     18        33,04       1      62     123    0,2
            6,8        3,54       10     34     74     0,08     18,5      38,05       1      64     127    0,2
            6,9        3,54       10     34     74     0,08     19        38,05       1      64     127    0,2
             7         3,54       10     34     74     0,08     19,5      43,22       1      66     131    0,2
            7,1        3,99       10     34     74     0,08     20        43,22       1      66     131    0,2
