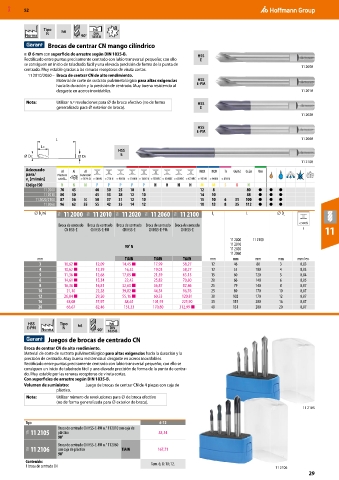

MXD  52



                Tipo   h6         h6    2
                                  DIN
          Norma     N         90°   1835 B     
                  Brocas de centrar CN mango cilíndrico
          ≥ ⌀ 6 mm con superficie de arrastre según DIN 1835-B.       HSS
          Rectificado entre puntas precisamente centrado con labio transversal pequeño; con ello   E
          se consiguen un inicio de taladrado fácil y una elevada precisión de forma de la punta de        11 2000
          centrado. Muy estable gracias a las ranuras receptoras de viruta cortas.
            11 2010/2060 –  Broca de centrar CN de alto rendimiento.
                     Material de corte de sustrato pulvimetalúrgico para altas exigencias   HSS
                     hacia la duración y la precisión de centrado. Muy buena resistencia al   E-PM
                     desgaste en aceros inoxidables.                                                       11 2010

          Nota:      Utilizar n.º revoluciones para ⌀ de broca efectivo (no de forma   HSS
                     generalizada para ⌀ exterior de broca).           E
                                                                                                           11 2020
                                                                      HSS
                                                                      E-PM
                     L                                                                                     11 2060
               LC
                                           HSS
                                           E
            DC                DS
                                                                                                           11 2100
          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H   M    M   S   K   N
                11 2000  70  45     40  30  25  10  8                  12   8           80  ●   ●  ●
                11 2010  80  50     45  33  28  12  10                 14  10           88  ●   ●  ●
             11 2020/ 2100  87  56  50  50  37  31  12  10              15  10  6   31  100  ●  ●  ●
                11 2060  96  62  55  55  42  35  14  12                18  13   8   35  112  ●  ●  ●
             ⌀ D  h6  11A  11 2000  11A  11 2010  11A  11 2020  11A  11 2060  11A  11 2100  L c  L  ⌀ D s
               C
                      Broca de centrado  Broca de centrado  Broca de centrado  Broca de centrado  Broca de centrado   < 900 N
                        CN HSS-E  CN HSS-E-PM  CN HSS-E  CN HSS-E-PM  CN HSS-E                             f       11
                                                                                  11 2000   11 2100
                                                                                  11 2010
                                             90° N
                                                                                  11 2020
                                                                                  11 2060
              mm                             TiAlN     TiAlN     TiAlN     mm      mm      mm      mm    mm/rev.
               3        10,62 ■    12,09    14,45 ■    17,99     58,27     12      46      80      3       0,03
               4        10,62 ■    12,39     16,52     19,03     58,27     12      55      100     4       0,03
               5        11,36 ■    12,68    17,85 ■    21,39     63,13     15      60      120     5       0,04
               6        14,61 ■    15,34     22,42     25,82     70,80     20      66      140     6       0,05
               8        16,38 ■    16,81    32,60 ■    36,87     82,46     25      79      140     8       0,07
              10        21,10      22,28    39,82 ■    44,54     96,76     25      89      170     10      0,07
              12        26,84 ■    29,20    55,16 ■    60,33     120,81    30      102     170     12      0,07
              16        48,08      57,97     88,65     101,93    223,90    35      115     200     16      0,07
              20        66,67      82,46    151,33     170,80   312,99 ■   40      131     200     20      0,07

           HSS        Tipo              h6
           E-PM        N    h6          DIN
                  Norma            90°   1835 B  
                  Juegos de brocas de centrado CN
          Broca de centrar CN de alto rendimiento.
          Material de corte de sustrato pulvimetalúrgico para altas exigencias hacia la duración y la
          precisión de centrado. Muy buena resistencia al desgaste en aceros inoxidables.
          Rectificado entre puntas precisamente centrado con labio transversal pequeño; con ello se
          consiguen un inicio de taladrado fácil y una elevada precisión de forma de la punta de centra-
          do. Muy estable por las ranuras receptoras de viruta cortas.
          Con superficies de arrastre según DIN 1835-B.
          Volumen de suministro:   Juego de brocas de centrar CN de 4 piezas con caja de
                     plástico.
          Nota:      Utilizar número de revoluciones para ⌀ de broca efectivo
                     (no de forma generalizada para ⌀ exterior de broca).
                                                                                                           11 2105

          Tipo                                           6-12
                     Broca de centrado CN HSS-E-PM n.° 112010 con caja de
           11A  11 2105  plástico                        83,34
                     90°
                     Broca de centrado CN HSS-E-PM n.° 112060
           11A  11 2106  con caja de plástico   TiAlN   167,71
                     90°
          Contenido:                                  Tam. 6; 8; 10; 12.
          1 broca de centrado CN                                                                  11 2106
