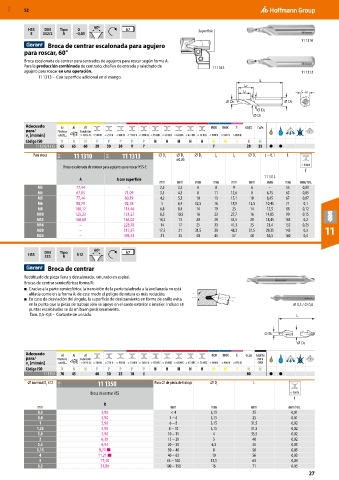

MXD  52



                                  60º
           HSS   DIN  Tipo   0               h7                        Superficie
            E   332/2  A      –0,05
                                                  
                                                                                                           11 1310
                  Broca de centrar escalonada para agujero
          para roscar, 60°
          Broca escalonada de centrar para centrados de agujeros para roscar según forma A.
          Para la producción combinada de centrado, chaflan de entrada y taladrado de   11 1313
          agujero para roscar en una operación.                                                            11 1313
              11 1313 –  Con superficie adicional en el mango.
                                                                                            L
                                                                                       L2
                                                                                      L1                   S -0,1
                                                                                  DC                   DS
                                                                                             D2
                                                                                            D1
          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   K   N
             11 1310/ 1313  65  65  60  28  30  30  9  7                    7           28  35  ●  ●
             Para rosca  11A  11 1310  11A  11 1313      ⌀ D C  ⌀ D   1  ⌀ D 2  L 1  L 2  ⌀ D s  s − 0,1  L
                                                               ±0,05
                       Broca escalonada de centrar para agujeros para roscar HSS-E                         < 900 N
                                                                                                            f
                                                                                              11 1313
                             A            A con superficie
                                                         mm    mm     mm    mm    mm     mm    mm    mm   mm/rev.
              M3            77,44             –          2,5    3,2   6      8     9     6     –     55    0,03
              M4            67,85            71,09       3,3    4,3   8     11    12,6   8     6,75  63    0,05
              M5            77,44            80,39       4,2    5,3   10    13    15,1   10    8,45  67    0,07
              M6            88,79            92,78        5     6,4   12,5  16    18,9  12,5  10,45  71     0,1
              M8           108,12           114,46       6,8    8,4   14    19     23    14    12,5  88    0,12
              M10          125,23           131,27       8,5   10,5   16    23    27,7   16   14,85  90    0,15
              M12          168,60           164,02       10,2   13    20    28    34,5   20   18,45  105    0,2
              M16            –              228,78       14     17    25    33    41,3   25    23,4  132   0,25
              M20            –              317,57       17,5   21    31,5  38    48,3  31,5  29,35  145    0,3    11
              M24            –              493,53       21     25    40    45     57    40    36,5  160    0,4

                                  60º
           HSS   DIN  Tipo  k12              h7
                       R
                 333
                                                  
                  Broca de centrar
          Rectificado de pieza llena y destalonado, ranurado en espiral.
          Brocas de centrar semiesféricas forma R:
          ■   Gracias a la parte semiesférica, la transición de la parte taladrada a la avellanada no está
           afilada como en la forma A; de este modo el peligro de rotura es más reducido.
          ■   En caso de desviación del ángulo, la superficie de deslizamiento en forma de anillo evita
           en la punta que la pieza de trabajo sólo se apoye en el canto exterior o interior. Incluso en   ⌀ 0,5 / ⌀ 0,8
           puntas escalonadas se da un buen posicionamiento.
             Tam. 0,5–0,8 –  Cortante de un lado.                                                        L



                                                                                                DC
                                                                                                           DS
          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   N   N
                11 1350  70  45     40  30  25  10  8                                   80      ●  ●
           ⌀ nominal D  k12  11A   11 1350             Para ⌀ de pieza de trabajo  ⌀ D s  L
                 C
                                 Broca de centrar HSS                                                  < 900 N
                                                                                                        f
                                     R
              mm                                             mm            mm            mm           mm/rev.
              0,5                    5,90                    < 4           3,15           25           0,01
              0,8                    5,90                    4 − 6         3,15           25           0,01
               1                     5,90                    6 − 8         3,15          31,5          0,02
              1,25                   5,90                   8 − 10         3,15          31,5          0,02
              1,6                    5,90                   10 − 15         4            35,5          0,02
               2                     6,19                   15 − 20         5             40           0,02
              2,5                    6,94                   20 − 30        6,3            45           0,03
              3,15                  8,71 ■                  30 − 40         8             50           0,03
               4                   11,21 ■                  40 − 63         10            56           0,03
               5                    17,40                   63 − 100       12,5           63           0,04
              6,3                   31,86                  100 − 150        16            71           0,05
