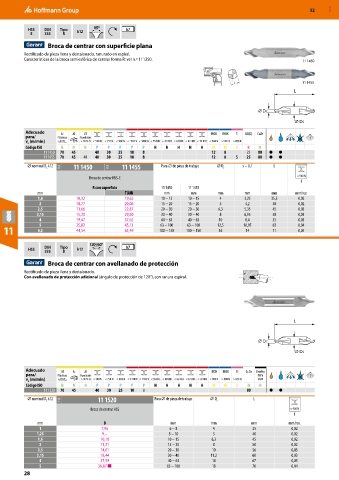

Page 28 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 28

52     MXD


                                  60º
           HSS   DIN  Tipo                   h7
            E    333   R    k12
                                                  
                  Broca de centrar con superficie plana
          Rectificado de pieza llena y destalonado, ranurado en espiral.
          Características de la broca semiesférica de centrar forma R: ver n.º 111350.                     11 1450




                                                                                   S                       11 1455
                                                                                                        L



                                                                                              DC
                                                                                                           DS
          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   K   N
                11 1450  70  45     40  30  25  10  8                      12   8       25  80  ●  ●
                11 1455  70  45  40  40  30  25  10  8                     12   8   5   25  80  ●  ●
           ⌀ nominal D  k12  11A  11 1450  11A  11 1455   Para ⌀ de pieza de trabajo  ⌀ D s  s − 0,1  L
                 C
                                Broca de centrar HSS-E                                                   < 900 N
                                                                                                           f
                                  R con superficie        11 1450  11 1455
              mm                             TiAlN         mm       mm       mm        mm       mm       mm/rev.
              1,6           10,32            19,62        10 − 15  10 − 15    4        3,25     35,5      0,02
               2            10,77            20,06        15 − 20  15 − 20    5        4,2       40       0,02
              2,5           11,66            22,87        20 − 30  20 − 30    6,3      5,35      45       0,03
              3,15          15,20            29,50        30 − 40  30 − 40    8        6,95      50       0,03
               4            19,47            37,62        40 − 63  40 − 63    10       8,4       55       0,03
               5            25,82            45,13       63 − 100  63 − 100  12,5      10,95     63       0,04
  11          6,3           44,54            65,49       100 − 150  100 − 150  16      14        71       0,05

                                 120º/60°
           HSS   DIN  Tipo  k12              h7
                       B
                 333
                                                  
                  Broca de centrar con avellanado de protección
          Rectificado de pieza llena y destalonado.
          Con avellanado de protección adicional (ángulo de protección de 120°), con ranura espiral.








                                                                                                        L


                                                                                              DC

                                                                                                           DS


          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H    H   H   M   M   S   N   N
                11 1520  70  45     40  30  25  10  8                                   80      ●  ●
           ⌀ nominal D  k12  11A   11 1520             Para ⌀ de pieza de trabajo  ⌀ D s  L
                 C
                                 Broca de centrar HSS                                                  < 900 N
                                                                                                        f
              mm                     B                       mm            mm            mm           mm/rev.
               1                     7,96                    6 − 8          4             35           0,02
              1,25                   9,–                    8 − 10          5             40           0,02
              1,6                   10,18                   10 − 15        6,3            45           0,02
               2                    11,21                   15 − 20         8             50           0,02
              2,5                   14,61                   20 − 30         10            56           0,03
              3,15                  18,44                   30 − 40        11,2           60           0,03
               4                    27,59                   40 − 63         14            67           0,03
               5                   36,87 ■                  63 − 100        18            76           0,04
          28
